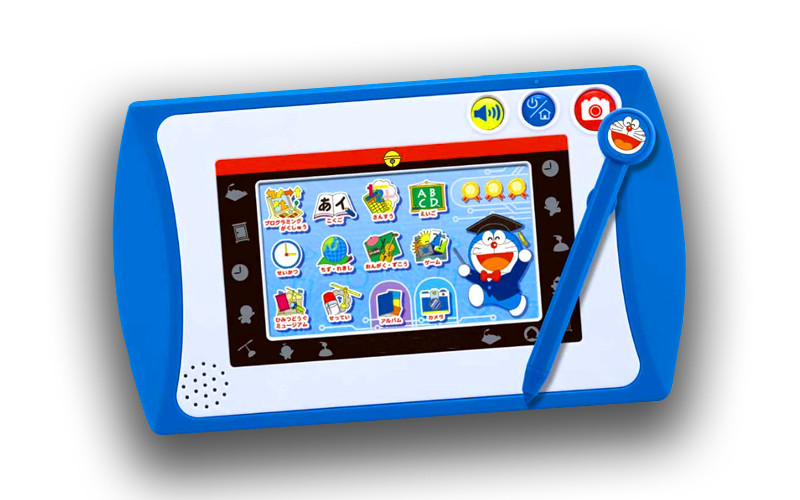

Werk met klanten samen om TFT LCD-het SPELscherm voor het speelgoed van kinderen aan te passen

Werk met Klanten samen om TFT LCD-het SPELscherm voor het Speelgoed van Kinderen aan te passen

1.General informatie van TFT LCD-Vertoning voor Stuk speelgoed



PUNT	STANDAARDwaarden	EENHEDEN
LCD type	4.3 ' ‚TFT	--
Puntregeling	480 (RGB) ×272	punten
De serie van de kleurenfilter	RGB verticale streep	--
Weergavemodus	TN/Transmissie/normaal Wit	--
Het bekijken Richting	12 uur	--
Gray Scale Inversion Direction	6 uur	--
Bestuurder IC		--
Modulegrootte	105.5 (W) ×67.2 (H) ×4.1 (T)	mm
Actief gebied	95.04 (W) ×53.856 (H)	mm
Punthoogte	0,198 (W)×0.198 (h)	mm
Interface	24-beetje Parallelle RGB Interface	--
Werkende temperatuur	-20 ~ +70	℃
Opslagtemperatuur	-30 ~ +80	--
Achterlicht	7 witte leiden	℃
Gewicht	TBD	--



NOTA'S:
1.DISPLAY TYPE: 4.3 " TFT
2.VIEWING RICHTING: 12:00
3.GRAY DE RICHTING VAN DE SCHAALinversie: 6:00
4.POLARIZER WIJZE: TRANSMISSIVE/POSITIVE
5.OPERATING TEMPERATUREN: -20°C~+70°C
6.STORAGE TEMPERATUREN: -30°C~+80°C
7.UNMARKER TOLERANTIE: ±0.20
8.REQUIREMENTS OP MILIEUBESCHERMING: RoHS









2.Interface beschrijving



Speld	Symbool	Beschrijving.
1	VLED-	Leiden backlight (Kathode).
2	VLED+	Leiden backlight (Anode).
3	GND	Grond.
4	VDD	Voeding.
5~12	R0~R7	Rode Gegevens.
13~20	G0~G7	Groene Gegevens.
21~28	B0~B7	Blauwe Gegevens.
29	GND	Grond.
30	PCLK	Het signaalinput van de puntklok. Het sluiten van inputgegevens bij zijn toenemende rand.
31	DISP	On/off vertoning.
32	HSYNC	Horizontale synchronisatieinput. Negatieve polariteit.
33	VSYNC	Verticale synchronisatieinput. Negatieve polariteit.
34	DE	De gegevens laten input toe. Actieve hoogte om de bus van inputgegevens toe te laten.
35	NC	NC.
36	GND	Grond.
37	XR	TP recht.
38	Yard	TP bodem.
39	XL	TP weggegaan.
40	YU	TP omhoog.







3.Absolute maximumclassificaties





Punt	Symbool	Min.	Max.	Eenheid
Analoog Leveringsvoltage	VDD	-0.3	5	V
Inputvoltage	Vin	-0.3	VDD+0.3	V
Werkende Temperatuur	BOVENKANT	-20	70	°C
Opslagtemperatuur	TST	-30	80	°C
Opslagvochtigheid	HD	20	90	%RH





4.DC kenmerken





Punt	Symbool	Min.	Type.	Max.	Eenheid	Opmerking
Analoog Leveringsvoltage	VDD	3	3.3	3.6	V	-
Inputhoogspanning	VIH	0.7VDD	-	VDD	V	Digitale inputspelden
Input Laag Voltage	VIL	GND	-	0.3VDD	V	Digitale inputspelden
Outputhoogspanning	VOH	Vdd-0,4	-	VDD	V	Digitale outputspelden
Output Laag Voltage	Volume	GND	-	VDD+0.4	V	Digitale outputspelden
I/O Lekstroom	ILI	-1	-	1	RE	-



5.Timing kenmerken

Macht OP Opeenvolging

6.Power VAN Opeenvolging

7.Backlight Charasterics



Punt	Symbool	Min	TYPE	MAXIMUM	EENHEID	Beproevingsomstandigheid
Leveringsvoltage	Vf	20.3	22.4	24.5	V	If=20mA
Leveringsstroom	Als	-	20	30	mA	-
Lichtgevende Intensiteit voor LCM	-	150	200	-	Cd/m2	If=20mA
Uniformiteit voor LCM	-	80	-	-	%	If=20mA
Het levenstijd	-	20000	-	-	U	If=20mA
Backlightkleur	Wit



8.Handling voorzorgsmaatregelen
(1) opzettende methode

Het LCD paneel van de module van Sc LCD bestaat uit twee dunne glasplaten met polariseert die
gemakkelijk beschadigd ben. En sinds de module in zo geconstrueerd worden bevestigd door montagegaten te gebruiken
in de gedrukte kringsraad.
De extreme zorg zou moeten worden vereist wanneer het behandeling van de LCD modules.



(2) en voorzichtigheid die van LCD behandelen schoonmaken
Wanneer het schoonmaken van de vertoningsoppervlakte, gebruik zachte doek met oplosmiddel
[hieronder geadviseerd] en veeg licht af
 Isopropyl alcohol
 ethyl-alcohol
Veeg niet de vertoningsoppervlakte met droge of harde materialen af die de polarisator zullen beschadigen
oppervlakte.
Gebruik niet het volgende oplosmiddel:
 water
 aromaten
Veeg ITO-stootkussen geen gebied met de droge of harde materialen af die de ITO-patronen zullen beschadigen
Gebruik niet het volgende oplosmiddel op het stootkussen of verhinder het worden vervuild:
 het solderen stroom
 chloor (Cl), Salfur (s)
Als de goederen zonder het zijn sili8con verzonden werden op het stootkussen met een laag wordt bedekt, ITO-zouden de patronen dat kunnen worden beschadigd
wegens de corrosie naarmate de tijd vordert.
Als ITO-de corrosie door gebeurt sommige materialen zoals Chloor (ci) juffrouw-te behandelen of te gebruiken,
Salfur (s) van klant, Verantwoordelijkheid is op klant.

(3) voorzichtigheid tegen statische last

De LCD C-MOS van het modulegebruik LSI bestuurders, zodat adviseerden wij dat u:
Sluit om het even welke ongebruikte inputterminal aan Vdd aan of Vss, voerde geen signalen in alvorens de macht is
aangezet, en gemalen uw lichaam, het werk/assemblagegebieden, assemblagemateriaal te beschermen tegen
statische elektriciteit
(4) verpakking
 de module wendt LCD elementen aan en moet als dusdanig worden behandeld.
 vermijd intense schok en dalingen van een hoogte.
 om modules degradatie te verhinderen, stel of sla hen niet blootgestelde direct aan in werking op
zonneschijn of op hoge temperatuur/vochtigheid
(5) voorzichtigheid voor verrichting

Het is een onontbeerlijke voorwaarde om LCD binnen de gespecificeerde voltagegrens sinds te drijven
het hogere voltage de grens veroorzaakt dan het kortere LCD leven.
 een elektrochemische reactie toe te schrijven aan gelijkstroom veroorzaakt LCD ongewenste verslechtering, zo
dat het gebruik van gelijkstroomaandrijving zou moeten worden vermeden.
 de reactietijd zal uiterst vertraagd worden bij lagere temperatuur dan het werken
temperatuurwaaier en anderzijds bij hogere temperatuur LCD hoe donkere kleur binnen
hen. Nochtans betekenen die fenomenen geen defect of uit orde met LCD,
welke in de gespecificeerde verrichtingstemperatuur zal terugkomen.
 als het vertoningsgebied hard tijdens verrichting wordt geduwd, zal één of andere doopvont abnormaal getoond worden
maar het hervat normale voorwaarde na eens het uitzetten.
 het lichte dauw deponeren op terminals is een oorzaak voor elektrochemische reactie die resulteren in
eind open kring.
Het gebruik onder de maximum werkende temperatuur, wordt 50%Rh of minder vereist.

(6) opslag

In het geval van bijvoorbeeld het opslaan voor een lange periode van tijd, jarenlang hiervoor of
het vervangingsgebruik, wordt de volgende manieren geadviseerd.
 opslag in een polyethyleenzak met openen zo zo verzegeld om verse lucht daarin buiten niet in te gaan.

En zonder deshydratiemiddel.
 plaatsend in een donkere plaats waar noch blootstelling aan direct zonlicht noch licht die houden
de waaier van de opslagtemperatuur.
 opslaand zonder aanraking op polarisatoroppervlakte door iets anders.
[Het wordt geadviseerd om hen op te slaan aangezien zij in de binnencontainer op het tijdstip van levering van ons bevat zijn geweest

(7) veiligheid
 die het is aan te bevelen aan neerstorting of onnodige LCD in stukken en was van vloeistof wordt beschadigd
kristal door één van beiden van oplosmiddelen zoals aceton en ethylalcohol, dat later zouden moeten worden opgebrand.
 toen om het even welke vloeistof uit een beschadigde glascel komt in contact met uw handen, tevreden lekte
was het van goed met zeep en water





Informatie over de Vertoning van ch430wq08-fpc-CTFT LCD





MODELLEER NR.	Ch430wq08a-t
Moduletype	4.3 " TFT + RTP
Weergavemodus	TN/Transmissive/normaal Wit
Aantal Punten	480*3 (RGB) *272
Het bekijken Richting	12 uur
Modulegrootte	105.5 (W) *67.2 (H) *4.1 (T) MM
Het Actieve gebied van TFT	95.04 (W) *53.856 (H) mm
Interface	RGB
Luminace	300cd/m2
