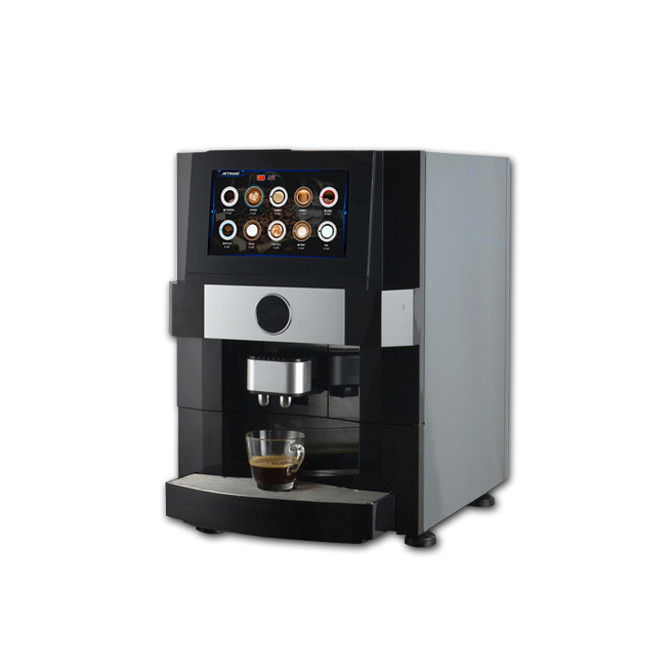

Het model van de LCD vertoningsmodule van de koffiemachine
aangepast voor de klant is dit keer CH700WV02A.
na inhoud is de relevante beschrijving over het product
model:
1.About beschrijving van ch700wv02a-CT
Is model ch700wv02a-CT van de ChengHaovertoning een dunne de filmtransistor van de kleuren actieve matrijs
(TFT) liquid crystal display (LCD) dat amorf silicium TFT als omschakelingsapparaat gebruikt.
Dit model is samengesteld uit een TFT LCD-paneel, het drijven IC, een hoge achter-lichte helderheid,
een capacitieve aanrakingspaneel en een FPC.
Dit TFT LCD heeft een diagonaal gemeten (van 16:9) duim 7,0 actief vertoningsgebied met WVGA
(800 horizontaal door verticaal pixel 480) resolutie.
De bestuurder voor dit project wordt gebruikt is Himax en kan 16M kleuren door 24 beetje R.G.B tonen die.
signaalinput. De bestuurder wordt opgezet op het glas en de interconnectie via FPC met inbegrip van
componenten om de vertoningsmodule te drijven. Steun RGB interface.
Bovendien kan FPC ook volgens klantenvereisten, zoals modi worden aangepast
- achter-licht fying en CTP structuur, interfacedefinitie, enz.
Vrije RoHSnaleving & Halogeen.
| MODELLEER NR. | Ch700wv02a-CT |
| Moduletype | 7 " TFT + CTP |
| Weergavemodus | TN/Transmissive/Normally wit |
| CTP type | G+G |
| Aantal Punten | 800*3 (RGB) *480 |
| Het bekijken Richting | 12 uur |
| Gray Scale Inversion Direction | 6 uur |
| Modulegrootte | 180.0 (W) *119.0 (H) *7.4 (T) MM |
| Het Actieve gebied van TFT | 154.08 (W) *85.92 (H) mm |
| TFT-Punthoogte | 0,1926 *0.1790 (van W) (H) mm |
| Interface | TFT: 24-beetje RGB CTP: I2C |
| Backlighttype | Witte leiden |
| Luminace | 200cd/m2 |
2.General Iinformation
| PUNT | STANDAARDwaarden | EENHEDEN |
| LCD type | 7.0 ' ‚TFT+CTP | -- |
| Puntregeling | 800×3 (RGB) ×480 | punten |
| De Regeling van het kleurenpixel | RGB verticale streep | -- |
| Weergavemodus | TN/Transmissive/normaal wit | -- |
| Het bekijken Richting | 12 uur | -- |
| CTP type | Lens Glass+ ITO Glass +FPC+Adhesive | -- |
| Oppervlaktebehandeling | 6H | -- |
| CTP Bestuurder IC | GT911 | -- |
| Modulegrootte | 180.0 (W) ×119.0 (H) ×7.4 (T) | mm |
| Het Actieve gebied van TFT | 154.08 (W) ×85.92 (H) | mm |
| CTP Actief gebied | 154.08 (W) ×85.92 (H) | mm |
| CTP het Bekijken gebied | 155.28 (W) ×87.12 (H) | mm |
| TFT-Punthoogte | 0,1926 (W)×0.1790 (h) | mm |
| Interface | 24-beetje Parallelle RGB Interface | -- |
| Werkende temperatuur | -20 ~ +70 | ℃ |
| Opslagtemperatuur | -30 ~ +80 | ℃ |
| Gewicht | TBD | g |
