240x320 multi Weerstand biedend Touch screen SPI Vertoning van Tft Lcd van het 2,4 Duimhalogeen de Vrije

Productomschrijving

2,4 van de Vertoningstft 240x320 van Duimtft Lcd Multi de Aanrakings Weerstand biedend Touch screen



1. Specificatie





PUNT	STANDAARDwaarden	EENHEDEN
Resolutie	240*320	punten
Kleur	65K/262K/16.7M
Modulegrootte	42.72 (W) ×60.26 (H) ×2.45 (T)	mm
Actief gebied	36.72 (W) ×48.96 (H)	mm
Dotpitch	0,153 ×0.153 (VAN W) (H)	mm
Interface	4-lines_8bit/3 lines_9bit SPI 8-/9-/16-/18-bit8080system interface 6 -6-/16-/18-bitRGB interface	--
Werkende temperatuur	-20~+70	℃
Opslagtemperatuur	-30~+80	℃





2. Beschrijving

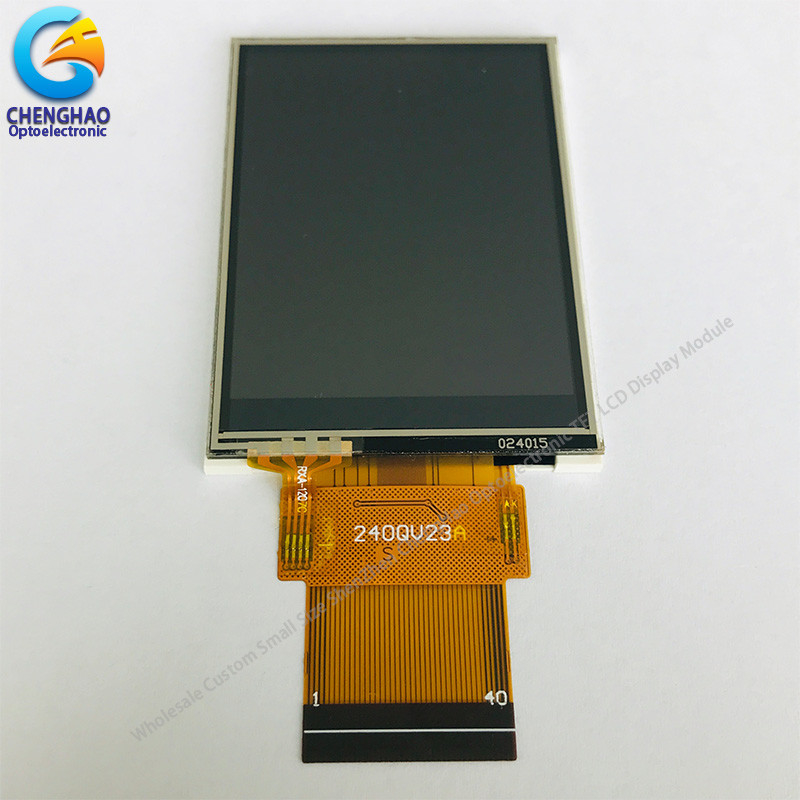

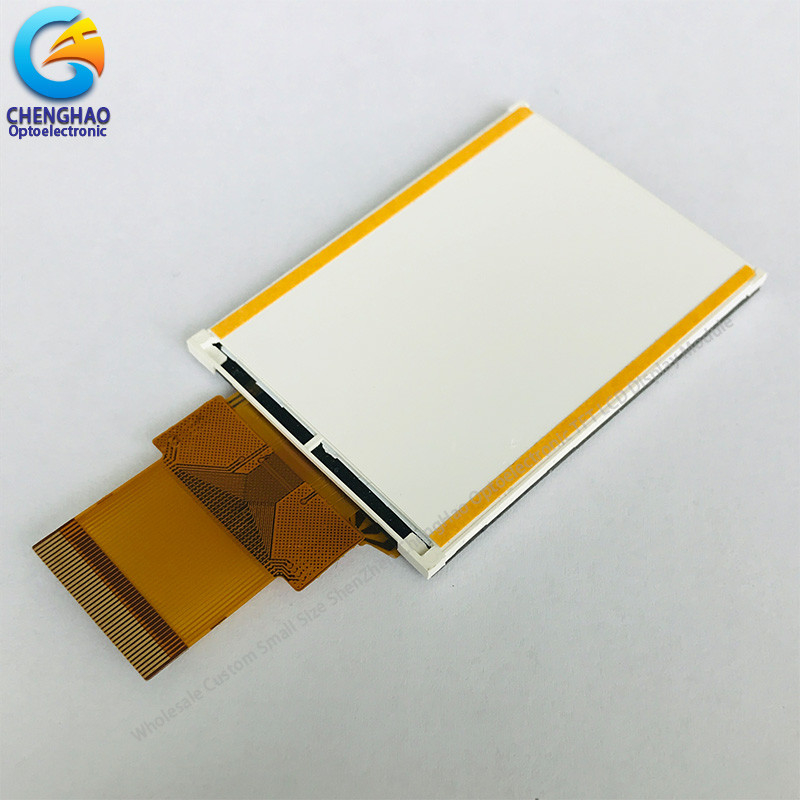

De ChengHaovertoning model ch240qv23a-t is een van de de filmtransistor van de kleuren actief matrijs liquid crystal display dun (TFT) (LCD) dat amorf silicium TFT als omschakelingsapparaat gebruikt. Dit model is samengesteld uit een TFT LCD-paneel, het drijven IC (ST7789V), achter-licht (300 Neten), een Rsistive-aanrakingspaneel en een FPC (Speld 40).

Dit TFT LCD heeft een 2,4 (het verticale scherm) duim diagonaal gemeten actief vertoningsgebied met verticale pixel van 240 het horizontale by320.

De bestuurder voor dit project wordt gebruikt is ST7789V en kan de kleuren van 262K of 65K-door RGB signaalinput tonen die. De bestuurder wordt opgezet op het glas en de interconnectie via FPC met inbegrip van componenten om de vertoningsmodule te drijven. Steun Multiinterface (SPI, Facultatieve MCU, SPI+RGB).

Bovendien kan FPC ook volgens klantenvereisten, zoals zich achter-licht wijzigen en CTP structuur, interfacedefinitie, enz. worden aangepast.

Vrije RoHSnaleving & Halogeen.





3. Tekeningen





Nota's:
(1) vertoningstype: 2,4 duim TFT + RTP
(2) het bekijken Richting: 6:00
(3) Lcd Aandrijving IC: ST7789V
(4) polarisatorwijze: Transmissive/Positief
(5) werkende Temperaturen: -20~70 ℃
(6) opslagtemperaturen: -30~80 ℃
(7) Unmarker-Tolerantie: ±0.20
(8) bescherming: ROHS



4. Toepassing









5. Onze Dienst





1. Garantie: Één jaar.

2. De naverkoopdienst: Voor de gebruikerskwesties of de machinefout, zullen wij schikken de ingenieur van het afstandsbedieningtechnische ondersteuning en onderhoud de diensten op elk ogenblik voor u verleent.

3. Productkwaliteitsborging: Onze producten waren door gebiedende evaluatie gegaan, Ce, RoHS-certificatie, en strikte test vóór verzending goedgekeurd.

4. Het Team van de naverkoopdienst: Het centrum van de naverkoopdienst is uitgerust met een professioneel technisch de dienstteam met overvloedige ervaring in onderhoud en steun.







6. Waarom kies ons?



1. Wij hebben een professioneel team met meer dan 15 jaar van TFT LCD-het werkervaring.

2. Een sterk team van ontwerpers en verkoopteam.

3. Bezit de beroepsbekwaamheid en de bijgewerkte machine.

4. Globaal na de verkoopdiensten kan aan onze cliënten worden verstrekt.





7. FAQ





Q1: Keurt u aanpassingsvertoningen en touche screnen goed?

A: Zeker, kunt u aanpassing FPC, Backlight en het touche screen.



Q2: Welk type van interface is het uw vertoningsscherm?

A: Klein - over het algemeen gerangschikt van vertoningen gebruikt de steun SPI, MCU, RGB, Middelgrote de vertoningen over het algemeen steun LVDS van MIPI., MIPI, EDP.Different-specificaties verschillende interfaces.



Q3: u gebruikte capacitief touch screen of weerstand biedend touch screen.

A: Wij hebben capacitief touch screen en weerstand biedend touch screen.



Q4: Wat is uw steekproefbeleid?

A: Als er voorraad is, kunt u op elk ogenblik bemonsteren, als er geen voorraad is, het zult vergen wat tijd, en dan zult wachten op de materialen om terug aan steekproef te komen. Maar de klant moet de steekproefprijs betalen en prijs uitdrukken.



Q5: Hoe lang is uw levertijd voor massaproduktie?

A: Het vergt ongeveer 20 - 45 werkdagen voor massaproduktie, afhankelijk van de model en ordehoeveelheid.



Q6: Hoe te om stabiele levering op lange termijn te verzekeren?

A: Eerst, zullen wij producten adviseren die lange tijd aan klanten kunnen worden geleverd, en tweede, zullen wij een groot aantal voorraden vooraf lange tijd hebben.



Q7: Wat is uw wijze van betaling voor massaproduktie?

A: Over het algemeen, na het ontvangen van storting 50%-100% van klanten, beginnen zij materialen voor te bereiden. De levering is ongeveer 5 werkdagen na ontvangstbewijs van de definitieve betaling.



Q8: Zult u de goederen vóór levering inspecteren?

A: Ja, zullen wij de goederen na 100%-inspectie verschepen.



Q9: Hoe lang is uw garantie periode?

A: Wij waarborgen de kwaliteit één jaar.
