320x240 3,5“ TN Ips het Scherm1000nits Hoog Backlight Lcd Comité van Tft
Contact Persoon : Tina Fu
Telefoonnummer : +86 755-27806536
WhatsApp : +8615919862398
Min. bestelaantal : | 1pcs | Prijs : | / |
---|---|---|---|
Verpakking Details : | Alle producten worden ingepakt op juiste manier om het te houden brandkast. Voor kleine grootte van | Levertijd : | 7-15 Werkdagen |
Betalingscondities : | T/T | Levering vermogen : | 300Kpcs/month |
Plaats van herkomst: | Shenzhen, China | Merknaam: | Chenghao/Oem |
---|---|---|---|
Certificering: | ROHS、ISO9001、CE | Modelnummer: | CH110T001A |
Gedetailleerde informatie |
|||
Productnaam: | 1,1 Duimips LCD Vertoning | LCD Type: | 1.1“ TFT |
---|---|---|---|
Puntregeling: | 96 (punten RGB) ×96 | De serie van de kleurenfilter: | RGB Verticale Streep |
Weergavemodus: | IPS/Transmissive/normaal Zwart | Het bekijken Richting: | 80/80/80/80 |
Hoog licht: | 1,1 Duimips LCD Vertoning,SPI-Interfaceips LCD Vertoning |
Productomschrijving

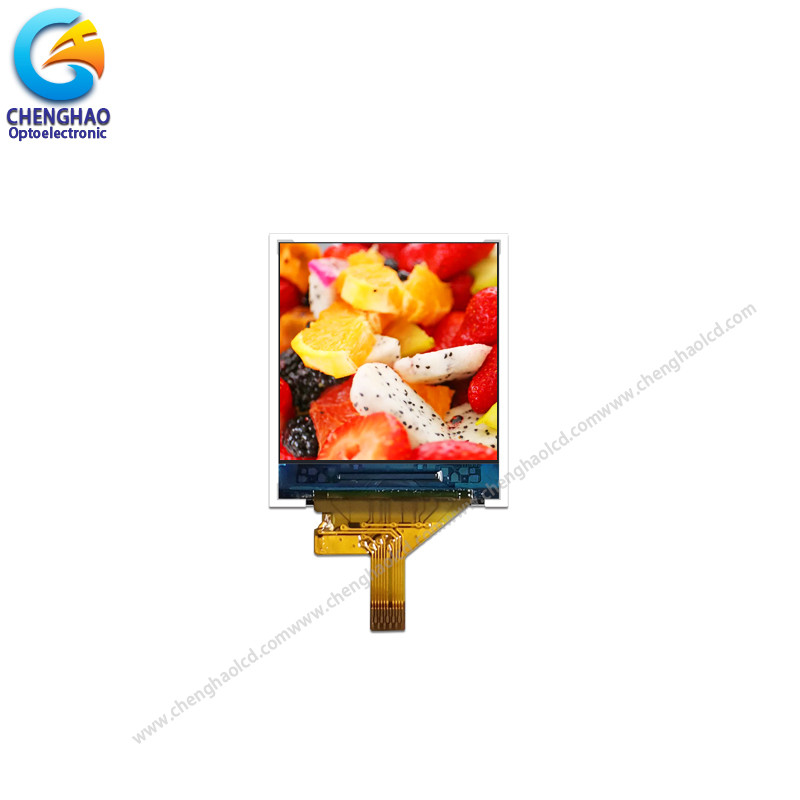

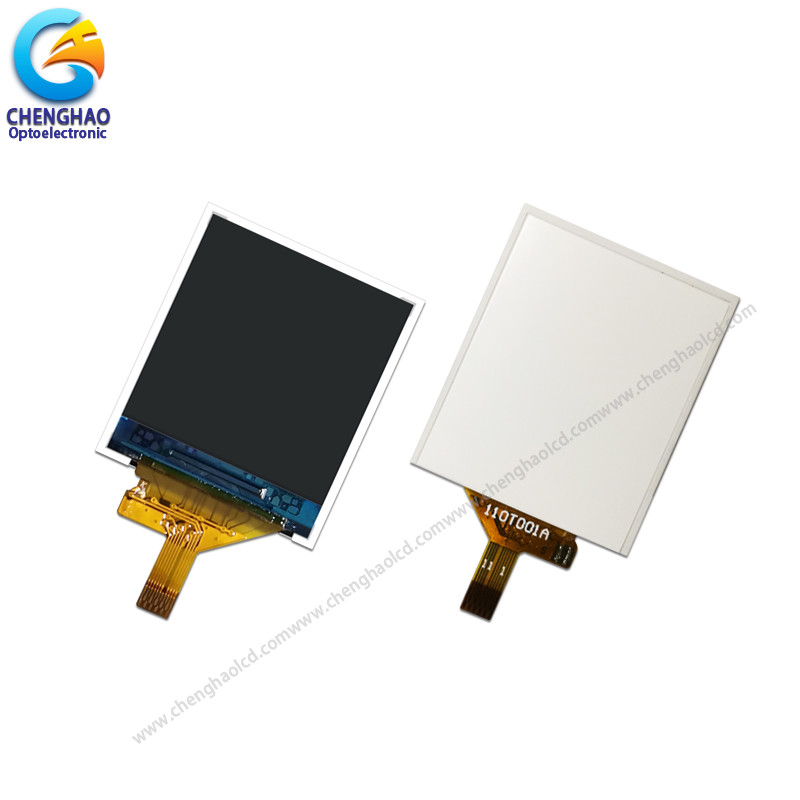

1,1 Duimips LCD de Interface van de Vertonings96x96 Resolutie 4line SPI
1. Specificatie van kleine lcd module
Modulenaam | CH110T001A |
Type: | 1,1 duim Tft |
Het bekijken Richting: | 80/80/80/80 |
Verbindingstype: | COG+FPC |
Werkende temperatuur: | - 30℃~80℃ |
Opslagtemperatuur: | - 30℃~80℃ |
Bestuurder IC: |
ST7735S
|
Interfacetype: |
4line SPI
|
Helderheid: | 200 cd/m2 |
2. Beschrijving van het Kleine lcd scherm
De ChengHaovertoning modelch110t001a is een van de de filmtransistor van de kleuren actief matrijs liquid crystal display dun (TFT) (LCD) dat amorf silicium TFT als omschakelingsapparaat gebruikt. Dit model is samengesteld uit een IPS paneel van TFT LCD, het drijven IC, achter-licht en een FPC.
Dit TFT LCD heeft een 1,1“ (het verticale scherm) diagonaal gemeten actief vertoningsgebied met 96 (RGB) de puntresolutie van x 96.
De bestuurder kan 65K/262K-kleuren door R.G.B signaalinput tonen en op het glas en de interconnectie via FPC met inbegrip van componenten getoond om de vertoningsmodule te drijven.
Bovendien kan FPC ook volgens klantenvereisten, zoals zich achter-licht wijzigen en FPC-structuur, interfacedefinitie, enz. worden aangepast.
Vrije RoHSnaleving & Halogeen.
3. Tekeningen van TFT LCD-het Scherm
Nota's:
(1) vertoningstype: 1.1inch TFT
(2) het bekijken Richting: 80/80/80/80
(3) Lcd Aandrijving IC: ST7735S
(4) werkende Temperatuur: -20 ~ 70 ℃
(5) opslagtemperatuur: -30 ~ 80 ℃
(6) bescherming: ROHS
4. Snel Detail van TFT LCD-Vertoning
* LCD naam: 1,1 Duimips LCD de Interface van de Vertonings96x96 Resolutie 4line SPI
* Artikelnummer: CH110T001A
* Grootte.: 1,1 duim
* Met aanrakingspaneel of niet: Nr
* Steun Aanrakingstype: Capacitief/Weerstand biedend
* Vertoningstype: 1,1 duim TFT
* Vertoningskleuren: 262K/65K
* Resolutie (pixel): 96 (RGB) *96
* Pixelhoogte: 0,207 (W) ×0,207(H)mm
* Het bekijken richting: 80/80/80/80
* Controlemechanisme IC: ST7735S
* Weergavemodus: Transmissive/normaal Zwart
* Totale grootte: 25.46 (W) ×29,54(H) ×2,3(T)MM
* Actief Gebied: 19.87 (W) ×19,87(H)mm
* Helderheid: 250 cd/m2
* Contrast: 800
* Interfacetype: 4 lijn SPI
* Speld nr.: 11 spelden
* Het type en de kleur van Backlight: LEIDENE backlight/wit
Backlight: 1 LEIDENE parallel
If=20mA, Vf =3.2V
* LEIDENE Levensduur: 20000h
5. Toepassing van Kleurenlcd Module
6. Algemene Clausules
MOQ: | PCs 1 |
Levertijd: | Steekproeven in voorraden binnen 7 dagen, 3~6 weken voor massaproduktie |
Handelstermijnen: | EXW of FOB |
Betaling: | 100% Paypal of T/T of de Western Union in advanc voor steekproeven |
Garantie: | 12 maanden |
Pakket: | Plastic tray+Anti-Statische Foam+Paper Card+Vacuum Bag+Carton |
Q1: Bent u fabrikant?
A: Ja, zijn wij fabrikant.
Q2: Hoe lang is uw levertijd?
A: Normaal 3-5 werkdagen na betaling; De speciale vereisteorden, levertijd is overeen te komen.
Q3: Als de producten niet na het ontvangen van het kunnen werken, wat zou ik moeten doen?
A: Wij zullen nieuwe punten voor u in een keer vervangen en dan maken wij het oordeel voor de kwestie.
Q4: Keurt u OEM ontwerp goed?
A: Ja, wij. Wij kunnen volgens uw vereiste, MOQ gewoonlijk 100-1000 ontwerpen.
Q5: Vooraf keurt u loon goed 30%?
A: Ja, wij. Wij kunnen beginnen om uw goederen voor te bereiden wanneer 30%-betaling, ontvang en hen na krijgen de rust 70% betaling verzend.
Q6: Welke paent termijnen die u hebt goedgekeurd?
A: Wij keuren Paypal, T/T, Western Union, Wechat, Alipay, in Contant geld (RMB of USD) goed.
