3.95 inch ST7701S TFT Resistive Touch Panel 480x800 Pixel Tft Lcd Module

Productomschrijving

Gepersonaliseerd 3,95 inch hoge resolutie touchscreen gratis bekijken

De richting 480x800 pixels

Productcategorie van de onderneming

CHENGHAO OPTOELECTRONIC TFT Display is een professionele leverancier van kleuren-LCD-displays, die klanten op maat gemaakte diensten biedt voor verschillende kleinscherm-LCD-schermen tussen 1,1 ~ 10,1 inch.De productcategorieën die wij aanbieden zijn als volgt:: 1,1 inch TFT-scherm, 1,14 inch TFT-scherm, 1,44 inch TFT-scherm, 1,47 inch TFT-scherm, 1,5 inch TFT-scherm, 1,54 inch TFT-scherm,77 inch TFT-scherm, 1,8 inch TFT-scherm, 2,0 inch TFT-scherm, 2,1 inch TFT-scherm, 2,2 inch TFT-scherm, 2,31 inch TFT-scherm, 2,4 inch TFT-scherm, 2.8 inch TFT-scherm3,0 inch TFT-scherm, 3,2 inch TFT-scherm, 3,5 inch TFT-scherm, 3,9 inch TFT-scherm, 3,95 inch TFT-scherm, 3,97 inch TFT-scherm, 4.0 inch TFT-scherm, 4,3 inch TFT-scherm, 4,41 inch TFT-scherm, 4,5 inch TFT-scherm, 5,0 inch TFT-scherm, 5,5 inch TFT-scherm, 6,0 inch TFT-scherm,8 inch TFT-scherm, 7,0 inch TFT-scherm, 8,0 inch TFT-scherm, 9,0 inch TFT-scherm, 10,1 inch TFT-scherm.

1Specificatie van klein lcd touchscreen

2. Snelle details van Small LCD Touch Screen

(1) TFT-noten

• Displaytype: 3,97"TFT/IPS
• Zichtrichting: ALLE
• LCD DRIVE IC: ST7701S
• Polarisatiemodus: transmissiv/negatief
• Bedieningstermijn: -20°C~+70°C
• Bewaartijd: -30°C~+80°C
• De vergunning wordt niet verleend voor het gebruik van een voertuig met een vergunning voor het gebruik van een andere voertuig.20
• Aanbevolen aansluiting: AXE 530124
• Verplichtingen inzake milieubescherming: RoHS

(2) CTP-noten

• LENS+ITO Film+FPC+lijm:
  1. ITO-film: 0,45 mm
  2. Lens GLAAS: 1,1 mm
  3. IC: GT911
• Werkspanning: 2,8 V ~ 3,3 V
• Overdraagbaarheid: ≥ 87%
• De hardheid van het deksel: 6H
• Operatietemperatuur: -20~70°C, ≤ 90% RH
• Bergingstemperatuur: -30 °C tot 80 °C, RH ≤ 90%

3Beschrijving van het kleine LCD touchscreen

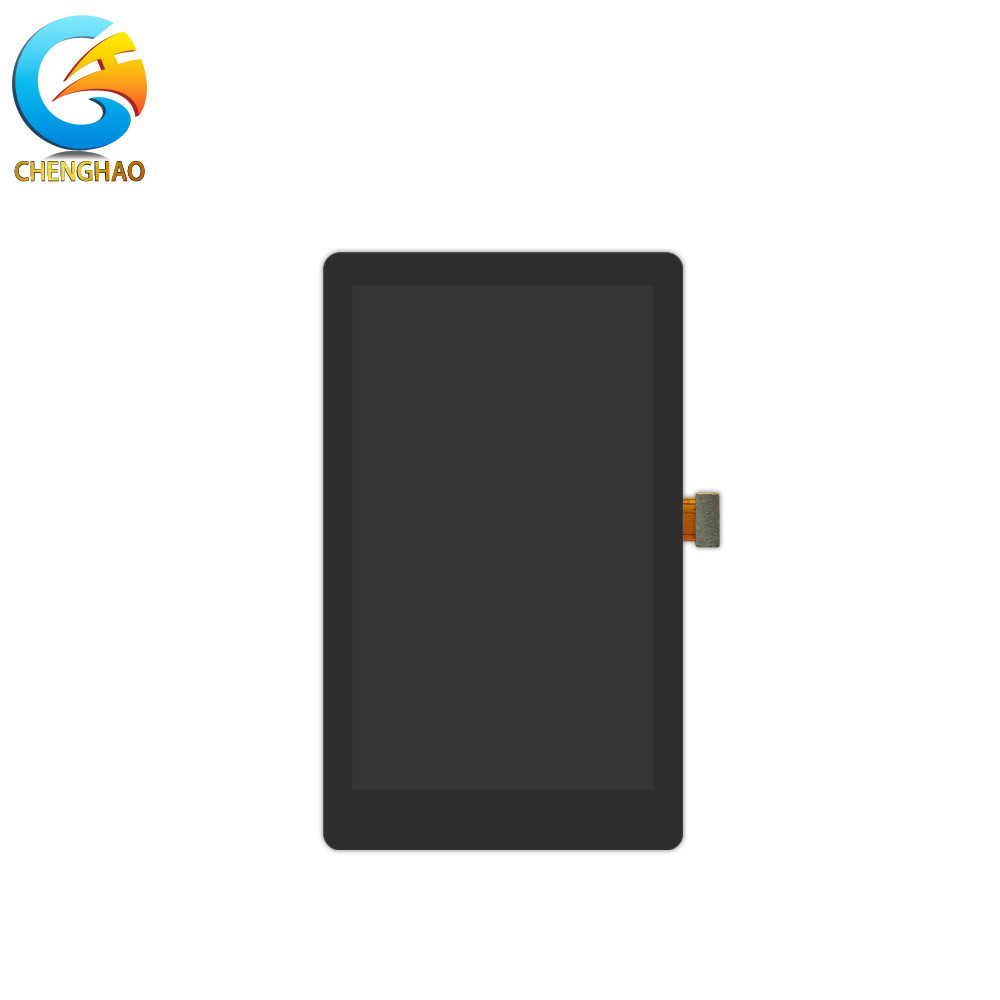

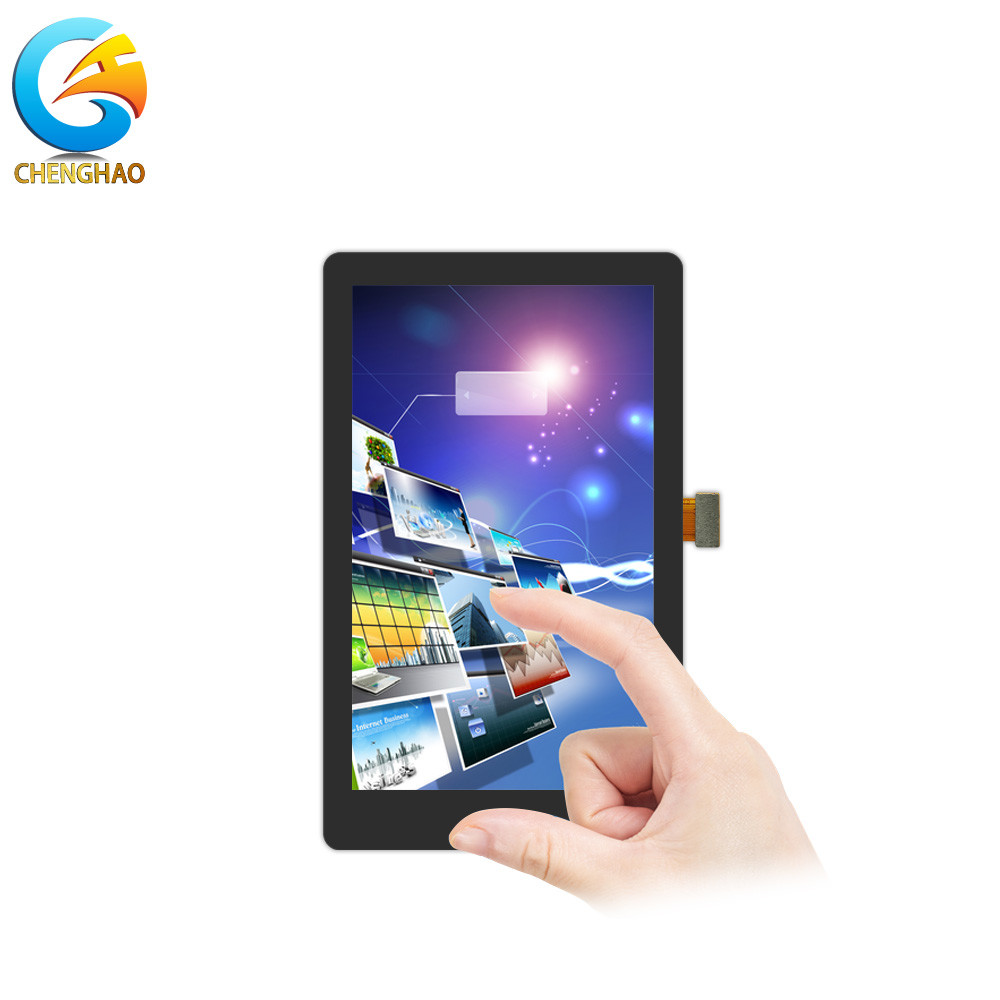

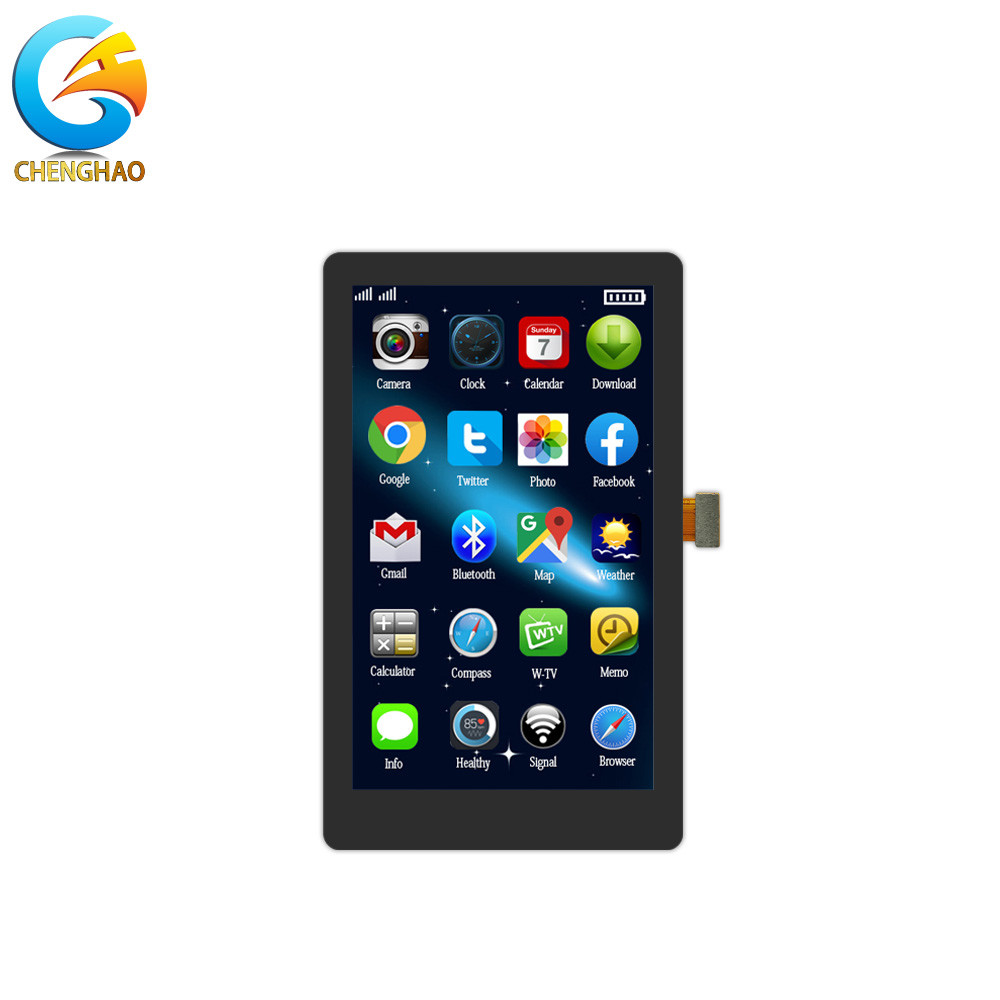

ChengHao Display model CH400WV13A-CT is een kleur actief matrix dunne film transistor (TFT) vloeibare kristal display (LCD) dat gebruik maakt van amorfe silicium TFT als schakelapparaat.Dit model bestaat uit een TFT LCD-paneel, een aandrijving IC, een hoge helderheid achtergrondverlichting, een capacitieve touch panel en FPC.

Deze TFT-LCD heeft een diagonaal gemeten actief displaygebied van 3,97 (16:9) inch met WVGA-resolutie (480 horizontale bij 800 verticale pixels).

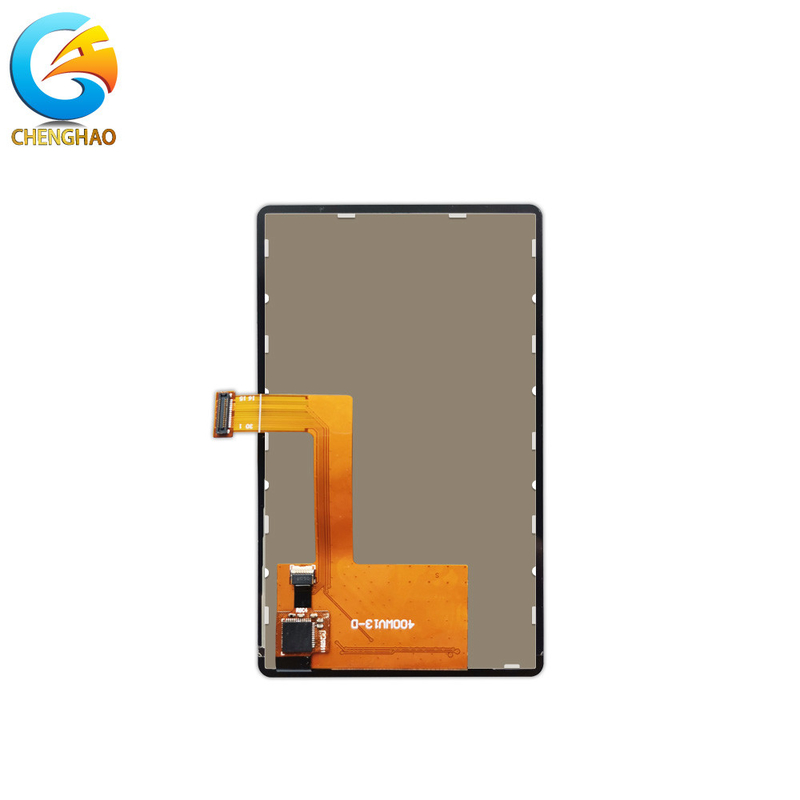

De bestuurder die voor dit project wordt gebruikt is de ST7701S en kan 16M kleuren weergeven door 24 bit RGB-signaalinvoer.Het stuur wordt op het glas gemonteerd en de onderlinge verbinding via FPC, inclusief componenten voor het bedienen van de displaymoduleOndersteun RGB-interface.

Daarnaast kan FPC ook worden aangepast aan de eisen van de klant, zoals het wijzigen van achterlicht en CTP-structuur, interface-definitie, enz.

RoHS-conform en halogeenvrij.

4. Lens kenmerk van kleine LCD touchscreen

• Vorm: onregelmatig en gat
• Kleur: zijdedruk, logo
• Glasmaterialen: glas, PMMA
• Behandeling: AG, AR, AF, ontploffingsvrije
• Dikte: 0,55 mm.0.7mm1.0mm, 1.1mm, 1.8mm, 2.omm,3.0mm, 4.0mm, 5.0mm, 6.0mm

5. Aanpassing van klein LCD touchscreen

Chenghao Optoelectronic biedt klanten verschillende vormen van aanpassingsdiensten, waaronder moduleaanpassingsdiensten, verpakkingsaanpassingsdiensten,diensten voor de aanpassing van vervoer.

1Module aanpassing.

Onze diensten voor het aanpassen van beeldschermmodules omvatten, maar zijn niet beperkt tot:

(1) FPC: Wij kunnen de vorm en de structuur van de FPC herontwerpen volgens de behoeften van het project van de klant, zodat deze perfect past bij de geïnstalleerde apparatuur.

(2) Ontwerp van achterlicht: Wij kunnen klanten voorzien van achterlichtcomponenten met een maximale helderheid van 2800 cd/m2.Klanten kunnen de juiste helderheid kiezen volgens hun werkelijke behoeften;

(3) Aanpassing van de interface van de module: onze displaymodule kan het interface-type definiëren volgens de eisen van de klant. Ondersteunde interface-types zijn SPI, MCU, RGB, MIPI, LVDS, HDMI, enz.;

(4) Voor klanten met touch interactie behoeften, bieden wij twee touch oplossingen, namelijk capacitieve touch oplossingen en resistive touch oplossingen.de kern van de capacitieve touchoplossing is het ontwerpen van een touchglasdek die voldoet aan de toepassingsapparatuur in termen van glasdikte, hardheid, vorm, enz. volgens de eisen van de klant.

(5) Aanpassing van de functie: wij kunnen een schermmodule ontwerpen die voldoet aan de vereisten volgens het werkelijke toepassingsscenario van de klant.zoals Sunlight Readable, scherm anti-flits, vrije kijkhoek, brede temperatuur, hoge resolutie, menselijk-computerinteractie, enz.

2. Verpakking aanpassing: Als de klant het nodig heeft, kunnen we de verpakking ontwerpen volgens de eisen van de klant, de verpakkingsmethode veranderen,en de door de klant gespecificeerde vervoermethode gebruiken.

3. Verpakking aanpassing: Als de klant het nodig heeft, kunnen we de verpakking ontwerpen volgens de eisen van de klant, de verpakkingsmethode veranderen,en de door de klant gespecificeerde vervoermethode gebruiken.

6.Voordelen van kleine LCD-touchscreen

   (1)Waarom koos je voor Chenghao?

• IS9001 gecertificeerd, door de fabrikant geleverd
• RoHs compliant, loodvrij, bereik compliant
• Concurrerende prijs en korte levertijd
• Professionele team met rijke ervaring in ontwerp / Mfg / kwaliteitscontrole
• Ondersteuning in kleine hoeveelheden en snelle reactie op klanten
• Langetermijnvoorziening

(2)Diensten

• Garantie: één jaar.
• Na-verkoopservice team: het na-verkoopservicecentrum is uitgerust met een professioneel technisch service team

Lidtijd (3)

• 001~20 stuks (monsters) Onmiddellijk
• 021 tot 100 stuks 1 week
• 101 tot 500 stuks 1 tot 2 weken
• > 1000 stuksOnderhandelen

7. Toepassingvan kleine LCD-touchscreen

8. Vragen en antwoorden van Small LCD Touch Screen

QBent u open voorOEM'sverwerking?
Een- Jawel.
