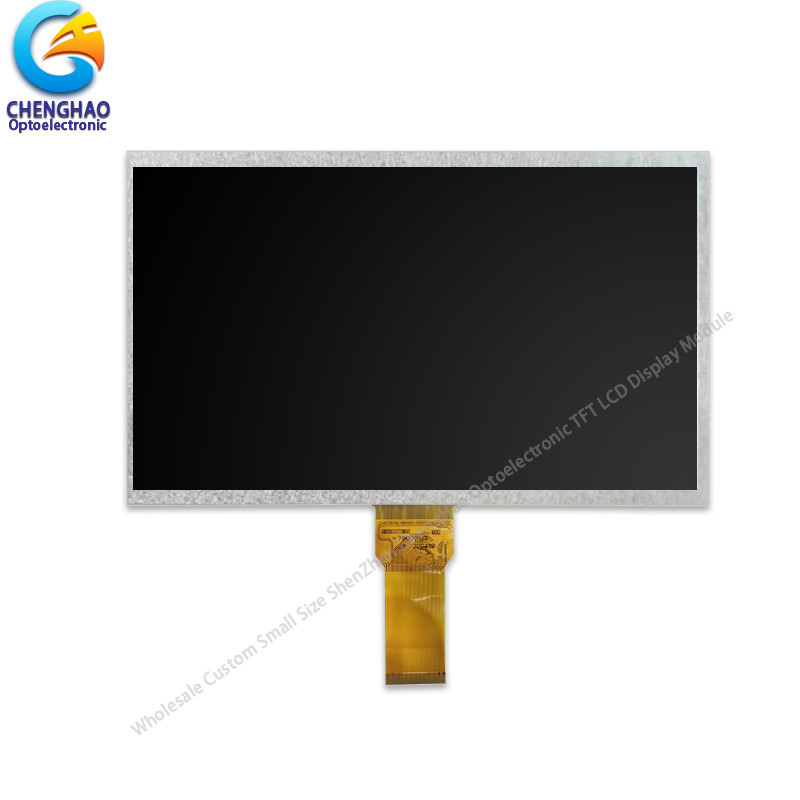

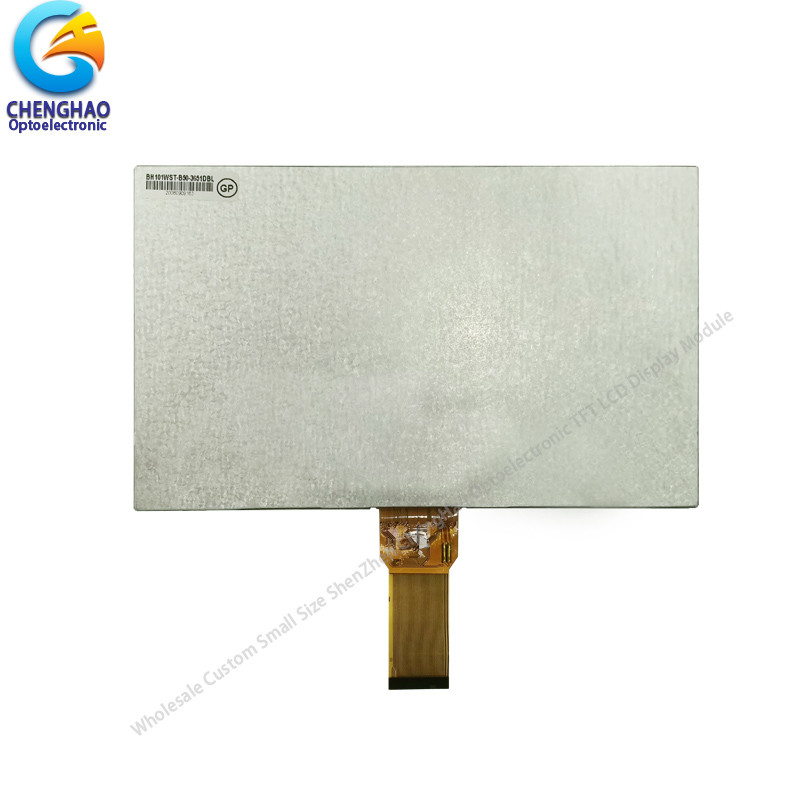

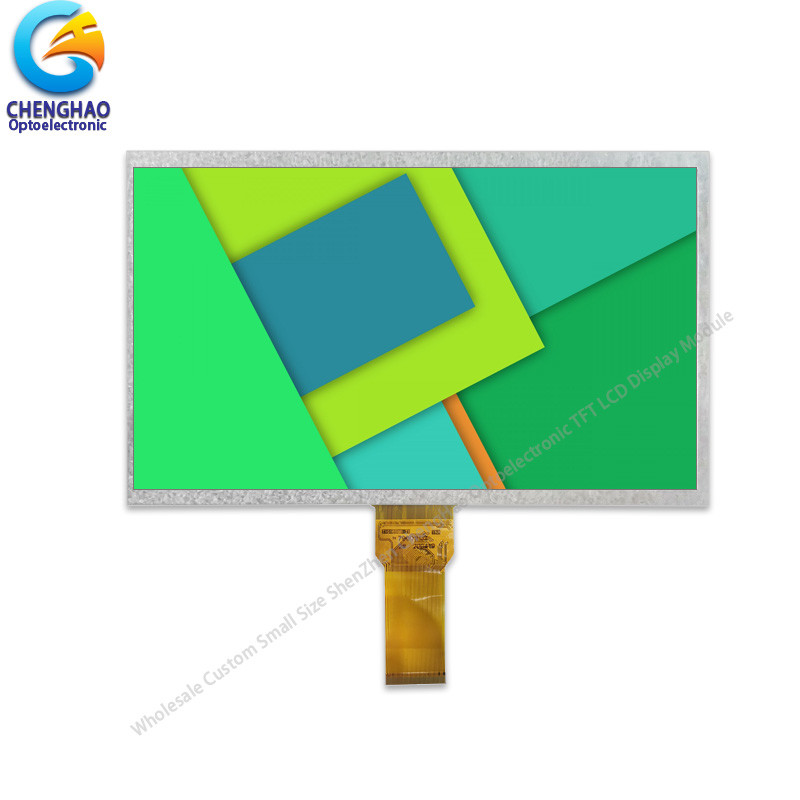

10.1 inch Kleine kleuren LCD-scherm 1024x600 50 pin RGB TFT LCD-module

Productomschrijving

10.1 inch Kleine kleuren LCD-scherm 1024 * 600 50 pin RGB tft lcd-module

1. Specificatie van Tiny Lcd Screen

2Beschrijving van het kleine lcd-paneel

ChengHao Display model CH101WS03B is een kleur actief matrix dunne film transistor (TFT) vloeibare kristal display (LCD) dat gebruik maakt van amorfe silicium TFT als schakelapparaat.

Dit TFT-LCD heeft een diagonaal gemeten 10,1 inch (horizontaal scherm) actief displaygebied met een resolutie van 1024*3 ((RGB) *600 punten.

De voor dit project gebruikte driver kan 16M kleuren weergeven door RGB-signaalinvoer. De driver is gemonteerd op het glas en de interconnectie via FPC inclusief componenten om de displaymodule aan te sturen.

Bovendien kan FPC ook worden aangepast aan de eisen van de klant, zoals het aanpassen van achterlicht en FPC-structuur, interface-definitie, enz.

RoHS-conform en halogeenvrij.

Opmerking: Al onze tft lcd-modules ondersteunen de installatie van touch panels.

3. tekeningen van klein lcd-scherm

Vermelding:
(1) Type scherm: 10,1" LCD
(2) Zichtrichting: 12:00
(4) Polarisatiemodus: Tn / Transmisief / Normaal terwijl
(5) Werktemperatuur: -20 °C tot 70 °C
(6) Bergingstemperatuur: -30 °C tot 80 °C
(7) Tolerantie van de ontmarker: ±0.20
(8) Bescherming: ROHS

4. Qucik Detail van klein lcd scherm

* LCD-naam: 10,1 inch Kleine kleuren LCD-scherm 1024 * 600 50 pin Rgb Tft LCD-module
* Deel nr.: CH101WS03B
* Grootte: 10,1 inch
* Ondersteuning aanraakpaneel Type: Nee
* Display type: 10.1 TFT
* Kleuren: 16M
* Resolutie (pixels): 1024*3 ((RGB) * 600
* Zichtrichting: 12 uur

* Displaymodus: TN/Transmissive/Normaal wit
* Algemene afmeting: 235*143*5 mm

* Actief gebied: 222,72*125,28 mm

* Lichtsterkte: 300 cd/m2
* Contrast: 500:1
* Interface: RGB
* Pin nr.: 50
* Speldspeling: 0,35 mm
* Achterlicht: 36 stuks terwijl LED

*Werktemperatuur: -20 ~ +70°C

* Bergingstemperatuur: -30 ~ +80°C

5Onze dienst

1Wij zijn een fabrikant met een ISO-certificering. Onze producten zijn strikt gecontroleerd en getest voor verzending en hebben ook de CE/ROHS-certificering doorstaan.
2We hebben een professioneel after-sales service team, dat een sterke garantie en logistieke technische diensten kan leveren voor uw bestellingen.

3. Vervanging binnen 30 dagen na verzending van producten van ons als gevolg van problemen met producten.

4We hebben een lange samenwerking met vele scheepvaartmaatschappijen en onze export is groot.

5Alle goederen zullen worden geïnspecteerd en getest voor verzending.
