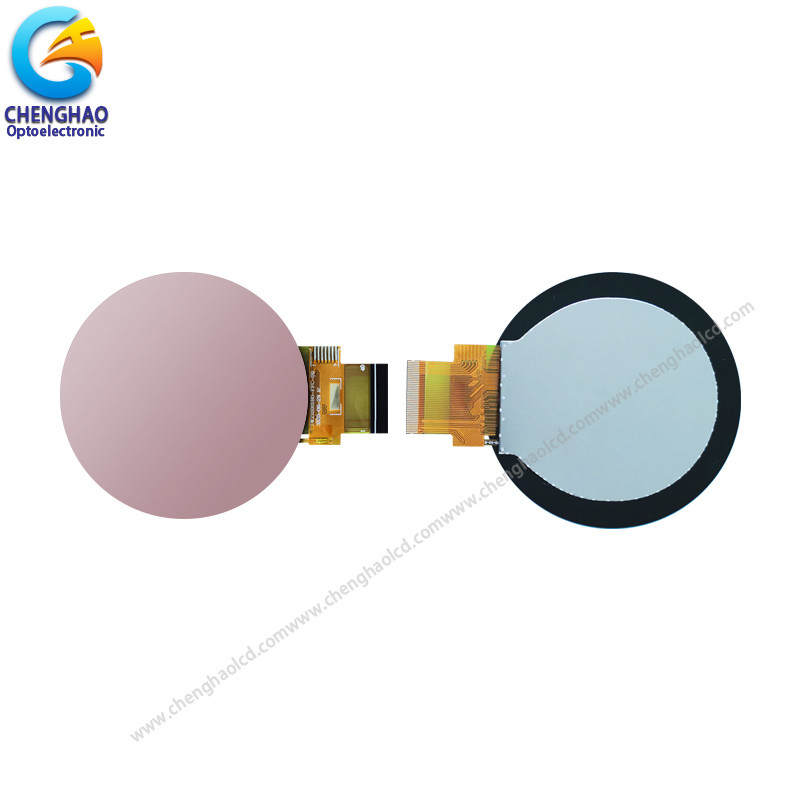

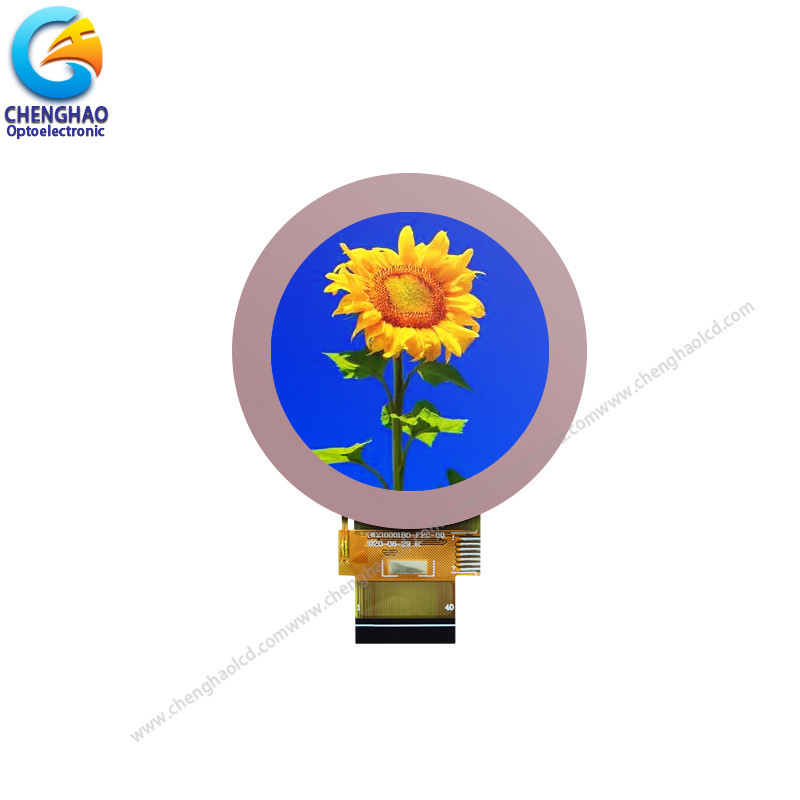

Capacity Touch IPS LCD Display 480x480 Resolutie 2,1' TFT LCD Display met ST7701S

Productomschrijving

Capacity Touch IPS LCD Display 480x480 Resolutie 2.1 TFT LCD Met ST7701S

1. Specificatie

2Beschrijving.

ChengHao Display model CH210WV01A is een kleur actief matrix dunne film transistor (TFT) vloeibare kristal display (LCD) met 3line SPI + 18bit RGB interface. Het bevat een capacitieve touch panel (CTP),een LCD-paneel, een bestuurder IC, een achterlicht (BL) en FPC en andere componenten.

(1) De CTP heeft een touch area met een diameter van 2,1 inch, die via FPC is verbonden met de CTP's driver IC (CST830).

(2) Het tft lcd-paneel heeft een 2,1 inch groot kleurenbeeldscherm met een resolutie van 480x480, maakt gebruik van IPS-displaytechnologie en heeft een volledige kijkhoek van 80/80/80/80.

(3) De BL gebruikt 4 stuks witte LED als lichtbron, zodat het ronde LCD een lichtsterkte van 300 cd/m2 kan produceren.

(4) De bestuurder-IC is aan het glas bevestigd en via FPC met andere onderdelen verbonden.

(5) Het aantal pinnen van de FPC is 40 pinnen.

Bovendien kunnen zowel de achtergrondverlichting als de FPC worden aangepast volgens de eisen van de klant.en de definitie van de interface.

3. tekeningen

Vermelding:
(1) Schermtype: 2,1 inch TFT+CTP
(2) Zichtrichting: Alle gezichtshoeken
(3) LCD-aandrijving IC: ST7701S
(4) Polarisatiemodus: Transmisief/Negatief
(5) Werktemperatuur: -20 °C tot 70 °C
(6) Bergingstemperatuur: -30 °C tot 80 °C
(7) Tolerantie van de ontmarker: ±0.20
(8) Bescherming: ROHS

4Een snelle detail.

* LCM-naam: capacitieve touch IPS LCD-scherm 480x480 resolutie 2.1 ′′ TFT LCD met ST7701S

* Model: CH210WV01A-CT
* Lcm Grootte: 2,1 inch
* Met of zonder touch panel: Ja
* Aanraaktype: capacitieve aanraking
* Display Type: 2,1 inch TFT+CTP
* Afbeeldingskleuren: 16,7 M
* Aantal punten: 480*480 punten
* TFT Dot Pitch:0.0111 ((W)×0.0111 ((H) cm
* Zienhoek: 80/80/80/80
* Bestuurder IC: ST7701
* Display-modus: IPS/ Transmissie/ Normaal zwart
* Grootte van de module:φ7.18×0.365 ((T) cm
* TFT-actief gebied:φ5.328 cm
* Lichtsterkte: 300 cd/m2
* Contrast: 800: 1
* TFT-interface type:3 lijn SPI + 18 bit RGB

* CTP-interface type: I2C

* Aantal pinnen: 40
* Type en kleur achterlicht: LED-achterlicht/wit
Achterlicht: 4 LED parallel

5. Toepassing

7. Veelgestelde vragen

(1) Volledig/semi-geautomatiseerde productielijn zorgt voor de beste kwaliteit.
(2) Custom Design, kan speciaal aan uw behoeften voldoen.
(3) Vinnige levering, ongeveer 20 dagen voor de levertijd
(4) Monsters zijn op verzoek beschikbaar; kleine MOQ-orders kunnen onderhandeld worden.
(5) Bied u de beste pre- en naverkoopservice.

Als je nog meer vragen hebt, neem dan nu contact met ons op, we kijken ernaar uit om met je te communiceren!
