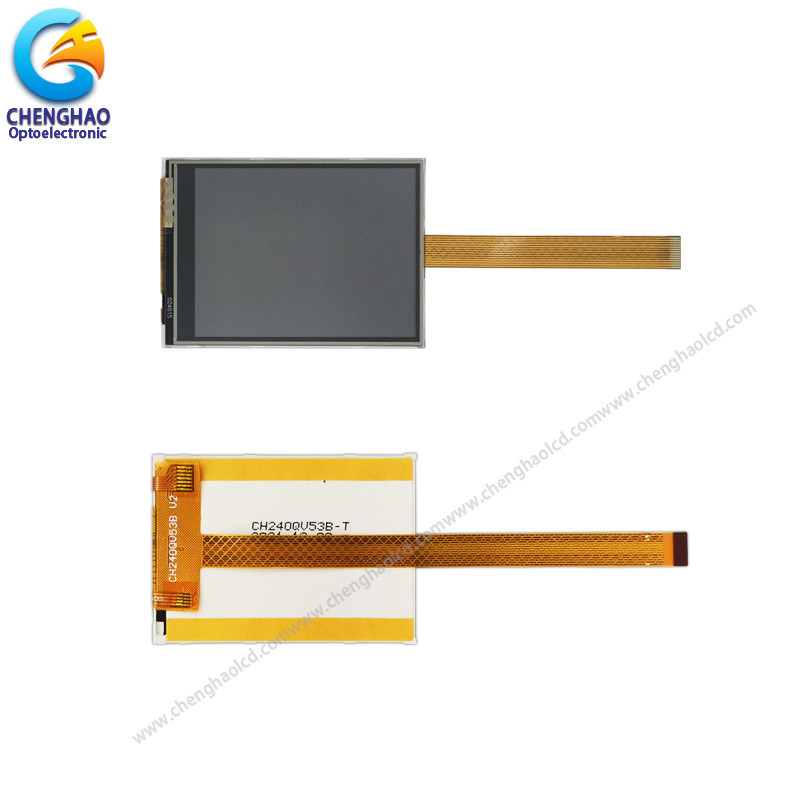

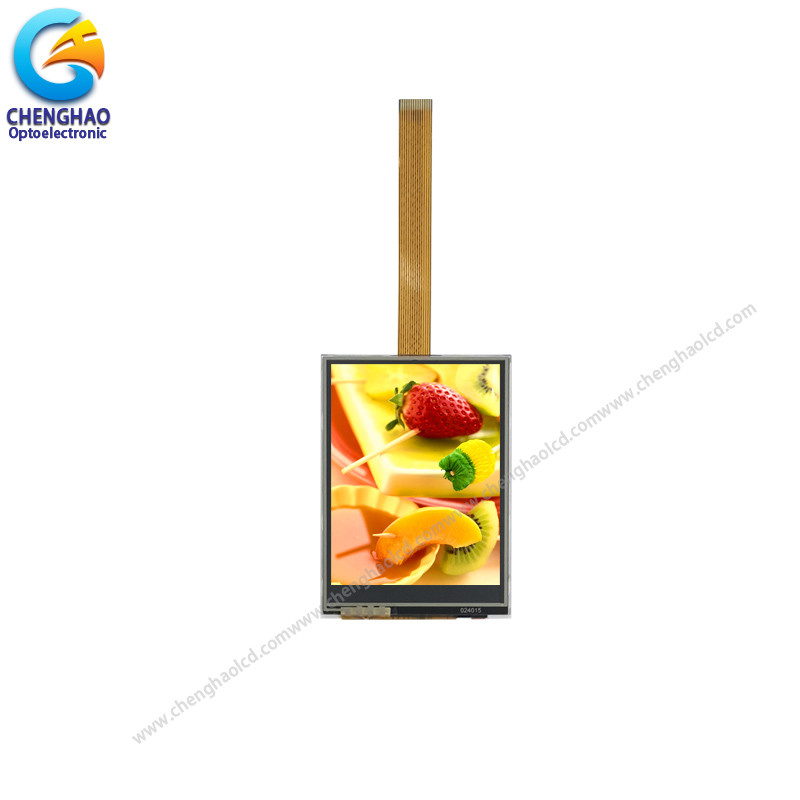

2.4 inch Hoge helderheid TFT-scherm 240x320 Kleine LCD-aanraakscherm

Productomschrijving

Hoge helderheid TFT-scherm 2,4 inch 240x320 klein lcd-aanraakscherm

1. Specificatie

2Beschrijving.

ChengHao Display model CH240QV53B-T is een kleur actief matrix dunne film transistor (TFT) vloeibare kristal display (LCD) dat gebruik maakt van amorfe silicium TFT als schakelapparaat.Dit model bestaat uit een touch panel, een TFT-LCD-paneel, een aandrijving IC, een achterlicht en FPC.
Dit TFT-LCD heeft een 2,8 inch (verticaal scherm) diagonaal gemeten actieve weergave met een resolutie van 240*320 (RGB).
Dit touchpaneel is een resistief touchpaneel dat een usb-interface gebruikt en kan worden verwijderd of vervangen door een capacitieve touchpaneel.
De bestuurder die voor dit project wordt gebruikt is de ST7789V en kan 262K/65K kleuren weergeven door RGB-signaalinvoer.Het stuur wordt op het glas gemonteerd en de onderlinge verbinding via FPC, inclusief componenten voor het bedienen van de displaymoduleOndersteun 4-lijn 8-bits SPI-interface.
Bovendien kan FPC ook worden aangepast aan de eisen van de klant, zoals het aanpassen van achterlicht en FPC-structuur, interface-definitie, enz.
RoHS-conform en halogeenvrij.

3Tekenen.


4Een snelle detail.

LCD-type: 2,4 ̊TFT
Puntengroepering:240 (RGB) × 320 punten
Kleurfilterarray: RGB verticale streep
Afbeeldingsmodus:TN / Transmissie / Normaal wit
Zien richting: 6 uur
De grijschaal is omgedraaid: 12 uur.
Bestuurder IC: ST7789V
Modulgrootte: 42,72 ((W) × 60,26 ((H) × 3,35 ((T) mm
Actieve oppervlakte: 36,72 ((W) × 48,96 ((H) mm
Puntpitch: 0,153 (W) × 0,153 (H) mm
Interface: 4-line_8bit SPI
Werktemperatuur: -20 ~ +70 °C
Bergingstemperatuur: -30 ~ +80 °C
Achterlicht: 6 witte LED's in parallel
Gewicht: TBD g

5. Toepassing





6. Veelgestelde vragen

Q1: Accepteert u aanpassingsdisplays en touchscreens?
A: Natuurlijk, u kunt de FPC, achterlicht en het touchscreen aanpassen.
V2: Welk type interface heeft uw scherm?
A: Kleine schermen ondersteunen in het algemeen SPI,MCU,RGB,MIPI.Middelgrote schermen ondersteunen in het algemeen LVDS,MIPI,EDP. Verschillende specificaties gebruiken verschillende interfaces.
V3: Gebruikte u een capacitief touchscreen of een resistief touchscreen?
A: We hebben capacitieve en resistieve touchscreens.
V4: Wat is uw monsternemingsbeleid?
A: Als er voorraad is, kun je op elk moment een monster nemen, als er geen voorraad is, duurt het enige tijd, en wacht dan tot de materialen terugkomen om een monster te nemen.Maar de klant moet de monster kosten en express kosten te betalen.
Q5: Hoe lang is uw doorlooptijd voor massaproductie?
A: Het duurt ongeveer 20 - 45 werkdagen voor de massaproductie,afhankelijk van het model en de orderhoeveelheid.
V6: Hoe kan een lange termijn stabiele levering worden gegarandeerd?
A: Ten eerste zullen we producten aanbevelen die lang kunnen worden geleverd aan klanten, en ten tweede zullen we een groot aantal voorraden hebben voor een lange tijd.
V7: Hoe betaalt u voor massaproductie?
A: Over het algemeen,na ontvangst van 50%-100% storting van klanten,beginnen ze met het voorbereiden van materialen.Levering is ongeveer 5 werkdagen na ontvangst van de laatste betaling.
