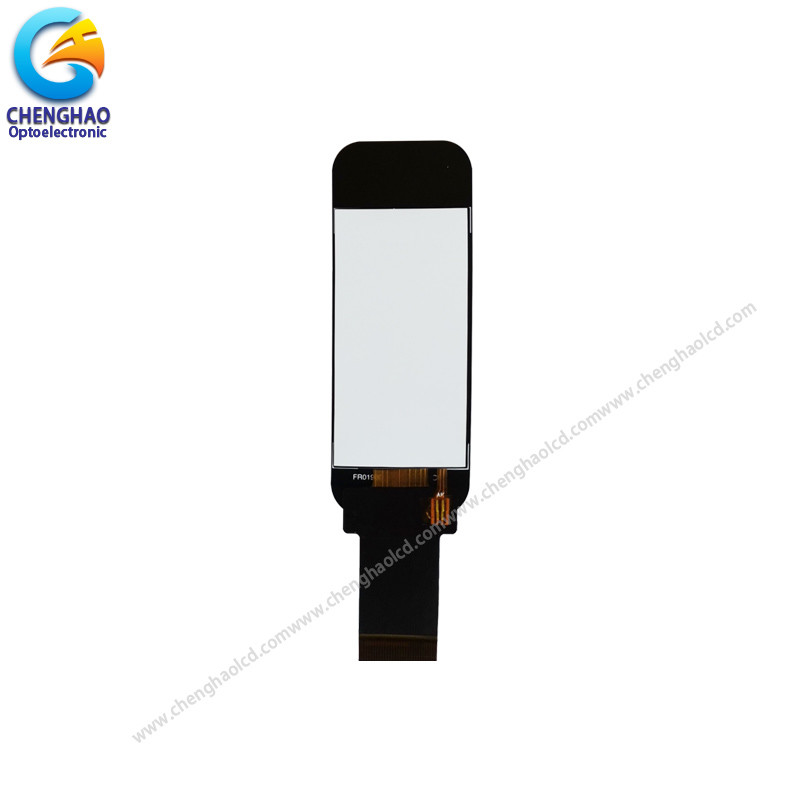

1,9 inch klein LCD-aanraakscherm 30-pins MCU 170 * 320 IPS TFT-scherm

Productomschrijving

1,9 inch klein LCD-aanraakscherm 30-pins Mcu 170 * 320 IPS Tft-scherm

1. Specificatie

2. Beschrijving

ChengHao Display model CH190QV01A-CT is een kleur active matrix thin film transistor (TFT) liquid crystal display (LCD) die amorf silicium TFT als schakelapparaat gebruikt.Dit model bestaat uit een TFT LCD-paneel, een aanraakscherm, een aansturende IC, een achtergrondverlichting en een FPC.
Deze TFT LCD heeft een 1,9 (verticaal scherm) inch diagonaal gemeten actief weergavegebied met een resolutie van 170*320.
De driver die voor dit project wordt gebruikt, is de ST7789 en kan 262K/65K kleuren weergeven via RGB-signaalinvoer.De driver is op het glas gemonteerd en de onderlinge verbinding via FPC inclusief componenten om de displaymodule aan te sturen.Ondersteuning van SPI-interface.
Bovendien kan FPC ook worden aangepast aan de eisen van de klant, zoals het wijzigen van achtergrondverlichting en FPC-structuur, interfacedefinitie, enz.
RoHS-naleving en halogeenvrij.

3. Tekeningen

Opmerkingen:
(1) Schermtype: 1,9 inch TFT+CTP
(2) Kijkrichting: FULL
(3) Lcd-aandrijf-IC: ***
(4) Polarisatiemodus: ****
(5) Opslagtemperatuur: -30~80 ℃
(6) Unmarker-tolerantie: ± 0,20
(7) Bescherming: ROHS


4. Snel detail

LCM-nummer: CH190QV01A-CT
Resolutie: 170*320
Puntafstand : ******
Omtrekafmeting: 26,8 * 72,0 * 2,28 mm
Actief gebied: 22,7 * 42,72 mm
Kijkhoek|: R/L/U/D 80/80/80/80 (Graad)
TFT elektrische interface: SPI/MCU
Tft-stuurprogramma-IC: ***
Contrastverhouding: 800
Type achtergrondverlichting: LED
Responstijd : ******(ms)
Weergavemodus: IPS, normaal zwart, doorlatend
Stel temperatuur in werking: -20-70 (°C)
Opslagtemperatuur: -30-80(°C)
Weergavekleuren: 262K/65K
Levensduur achtergrondverlichting: 20.000 uur (min.)
Type aanraakscherm: CTP

5. Toepassing

6. Onze service

1. We bieden een jaar garantie na verkoop aan alle klanten die onze producten kopen.
2. Voor technische problemen die klanten tegenkomen tijdens het testen of gebruiken van onze producten, zal ons technische team klanten op elk moment online technische ondersteuningsdiensten op afstand bieden.
3. Wij zijn een leverancier van het fabriekstype met ISO-certificering.Onze producten die te koop zijn, hebben vóór verzending een strenge kwaliteitscontrole en -test ondergaan en zijn ook geslaagd voor de CE/ROHS-certificering.
4. We hebben een professioneel after-sales serviceteam, dat een sterke garantie en logistieke technische service voor uw bestellingen kan bieden.

5. Vervanging binnen 30 dagen na verzending van producten van ons vanwege problemen met producten.

6. We werken al lang samen met veel rederijen en ons exportvolume is groot.De rederijen kunnen ons goede kortingen bieden.

7. Veelgestelde vragen

Vraag 1: Test u de producten vóór verzending?
A: we hebben elke kwaliteit van het product getest voordat we het stuurden.
Q2: Wat zijn uw betaalmethoden?
A: T/T, Paypal, West Union enzovoort.
Vraag 3: Wat is de doorlooptijd? Voorbeeldbestelling is beschikbaar?
EEN: doorlooptijd: 7-15 werkdagen.We hebben geen MOQ, de voorbeeldbestelling is in orde.
Q4: Kunt u volgens de steekproeven produceren?
A: Ja, we kunnen produceren aan de hand van uw monsters of technische tekeningen, we kunnen ook de mallen bouwen.
Q5.Wat zijn uw verpakkingsvoorwaarden?
A: Over het algemeen verpakken we onze goederen in een standaardpakket, ook als u een wettelijk geregistreerd patent heeft, kunnen we de goederen in uw merkdozen verpakken.
