Productomschrijving

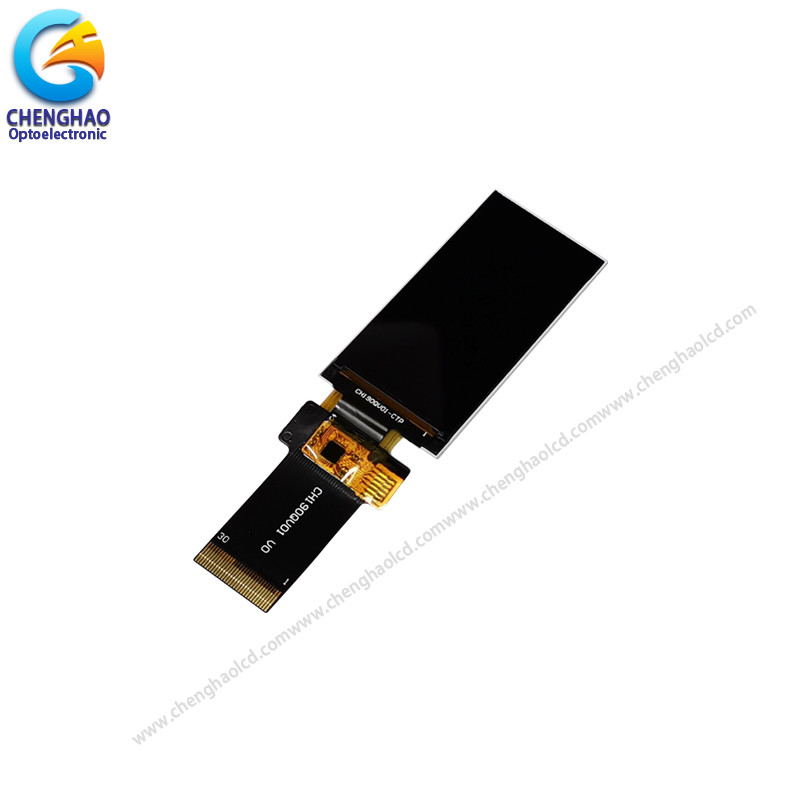

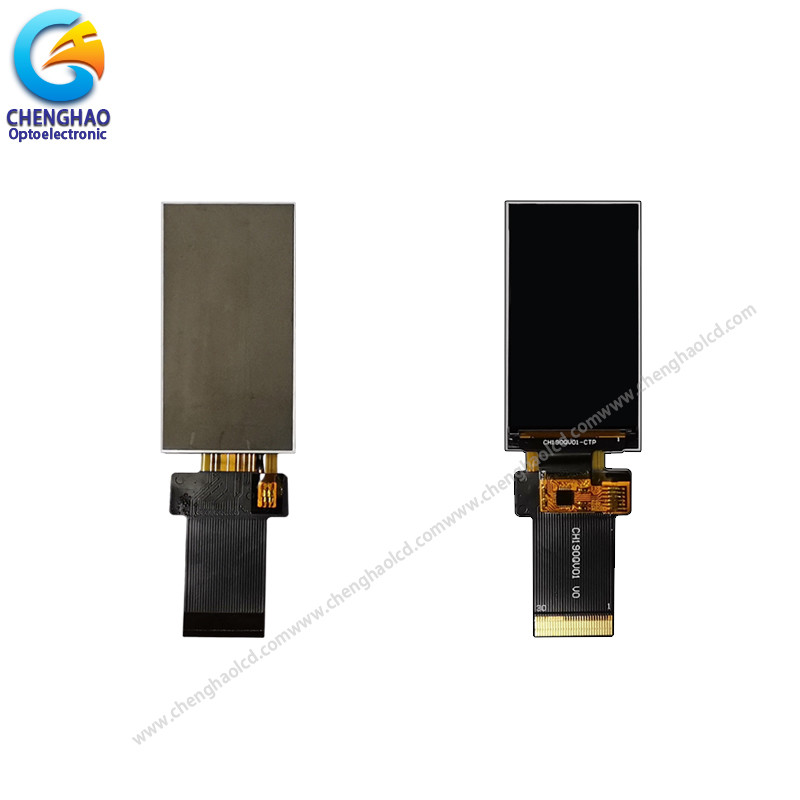

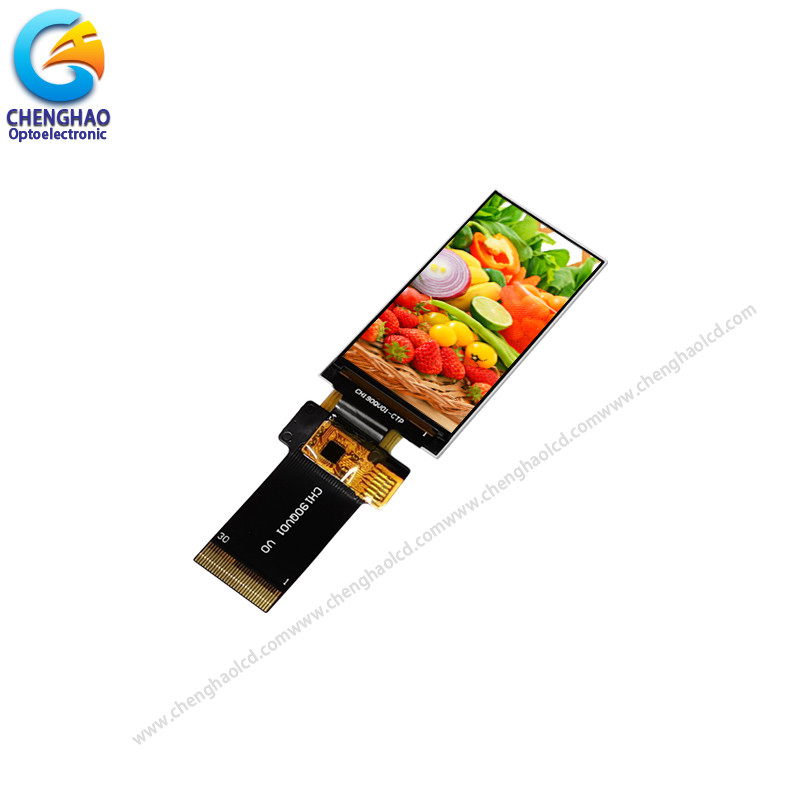

1.9 Tft Ips Lcd Display Module 170x320 Qvga Mcu Spi Interface
1. Specificatie
| Display-type |
CH190QV01A |
| Displaymodel |
IPS / Transmisief / Normaal zwart
|
| Display resolutie |
170*320 punten |
| Contrast |
800 |
| Algemene grootte |
25.8 ((W)×49.72 ((H)×1.43 ((T) mm
|
| Actief gebied (A.A.) |
22.7 ((W)×42.72 ((H) mm
|
| Verlichting |
400 cd/m2 |
2Beschrijving.
ChengHao Display model CH190QV01A is een kleur actief matrix dunne film transistor (TFT) vloeibare kristallen display (LCD) met behulp van amorfe silicium TFT's als schakeltoestellen.Dit model bestaat uit LCD-paneel, bestuurder IC, achterlicht en FPC.
Het LCD-paneel behoort tot het TFT-type (verticaal scherm), neemt IPS-displaytechnologie aan en de beste kijkhoek is de volledige kijkhoek (80/80/80/80).9 inch dot matrix gebied van dit tft lcd paneel, met de mogelijkheid om videobeelden van 170 (RGB) * 320 pixels weer te geven.
Als de bestuurder IC van de module, ST7789 is geïnstalleerd op het glazen paneel en communiceert met FPC om 262/65K kleuren weer te geven door het invoeren van RGB-signalen.
FPC kan worden aangepast volgens de eisen van de klant, inclusief vormstructuur, interface-definitie, enz.
3. tekeningen
Vermelding:
(1) Type scherm: 1,9 inch TFT
(2) Zichtrichting: 80/80/80/80
(3) Werktemperatuur: -20 °C tot 70 °C
(4) Bergingstemperatuur: -30 °C tot 80 °C
(5) Tolerantie van de ontmarker: ±0.20
(6) Bescherming: ROHS
4- Qucik Detail.
* Module.Name: 1.9 Tft Ips LCD Display Module 170x320 Qvga MCU SPI Interface
* MODEL NO. :CH190QV01A
* Modultype:1.9 inch TFT
* Display Mode: IPS / Transmissive / Normaal zwart
* Aantal punten:170*320
* Grootte van de module:
25.8 ((W)×49.72 ((H)×1.43 ((T) mm* TFT-actief gebied:
22.7 ((W)×42.72 ((H) mm* TFT interface:
8080-8bit MCU-interface
4-lijn 8-bits SPI
* Kleur: 262K
* Contrast: 800
* Zichtrichting: 80/80/80/80
* LCD DRIVE IC:De volgende categorieën zijn bedoeld:
* POLARISATOR-MODE: Transmisief/Negatief
* Werktemperatuur: -20°C~+70°C
* opslagtijd: -30°C~+80°C
* TOLERANTIE voor het niet markeren: ±0.20
* VRAAGEN inzake milieubescherming: RoHS
Nieuw
* FPC-nummer: 30 pin
* Achterlicht Type:4 Witte LED
* Levensduur: 200000 uur
* BL-circuitdiagram:
* Lichtsterkte: 400 cd/m2
5. Toepassing
6. Veelgestelde vragen
V1: Welk type interface heeft uw scherm?
A: Kleine schermen ondersteunen in het algemeen SPI,MCU,RGB,MIPI.Middelgrote schermen ondersteunen in het algemeen LVDS,MIPI,EDP. Verschillende specificaties gebruiken verschillende interfaces.
V2: Gebruikte u capacitief touchscreen of resistief touchscreen?
A: We hebben capacitieve en resistieve touchscreens.
V3: Wat is uw monstersysteem?
A: Als er voorraad is, kun je op elk moment een monster nemen, als er geen voorraad is, duurt het enige tijd, en wacht dan tot de materialen terugkomen om een monster te nemen.Maar de klant moet de monster kosten en express kosten te betalen.
Q4: Hoe lang is uw doorlooptijd voor massaproductie?
A: Het duurt ongeveer 20 - 45 werkdagen voor de massaproductie,afhankelijk van het model en de orderhoeveelheid.
V5: Hoe kan een lange termijn stabiele levering worden gewaarborgd?
A: Ten eerste zullen we producten aanbevelen die lang kunnen worden geleverd aan klanten, en ten tweede zullen we een groot aantal voorraden hebben voor een lange tijd.
V6: Wat is uw betaalwijze voor massaproductie?
A: Over het algemeen,na onangst van 50%-100% storting van klanten,beginnen ze met het voorbereiden van materialen.Levering is ongeveer 5 werkdagen na onangst van de laatste betaling.
V7: Gaat u de goederen inspecteren voordat ze worden geleverd?
A: Ja, we verzenden de goederen na 100% inspectie.
