300nits SPI Circulair Tft Lcd Display 40P Open Frame Lcd Module
Contact Persoon : Tina Fu
Telefoonnummer : +86 755-27806536
WhatsApp : +8615919862398
Min. bestelaantal : | 100 stuks | Prijs : | / |
---|---|---|---|
Verpakking Details : | Alle producten worden ingepakt op juiste manier om het te houden brandkast. Voor kleine grootte van | Levertijd : | 7-15 Werkdagen |
Betalingscondities : | T/T | Levering vermogen : | 300Kpcs/month |
Plaats van herkomst: | Shenzhen, China | Merknaam: | Chenghao/Oem |
---|---|---|---|
Certificering: | ROHS、ISO9001、CE | Modelnummer: | CH80480M070 |
Document: | Productenbrochure PDF |
Gedetailleerde informatie |
|||
Naam van het product: | HET SCHERM VAN USART HMI | Resolutie: | 800x480 pixel |
---|---|---|---|
Kleur: | 65K, RGB met 16 bits | Luminansie: | 220 Cd/m2 |
Contrast: | 200:1 | Zichtrichting: | 55/55/55/30 |
Achterlichttype: | Witte leiden | Werktemperatuur: | -20~+70℃ |
Markeren: | Het medische Rangusart HMI Scherm,Het Scherm 800x480 van USART HMI,Het Scherm van USART HMI met RTP |
Productomschrijving

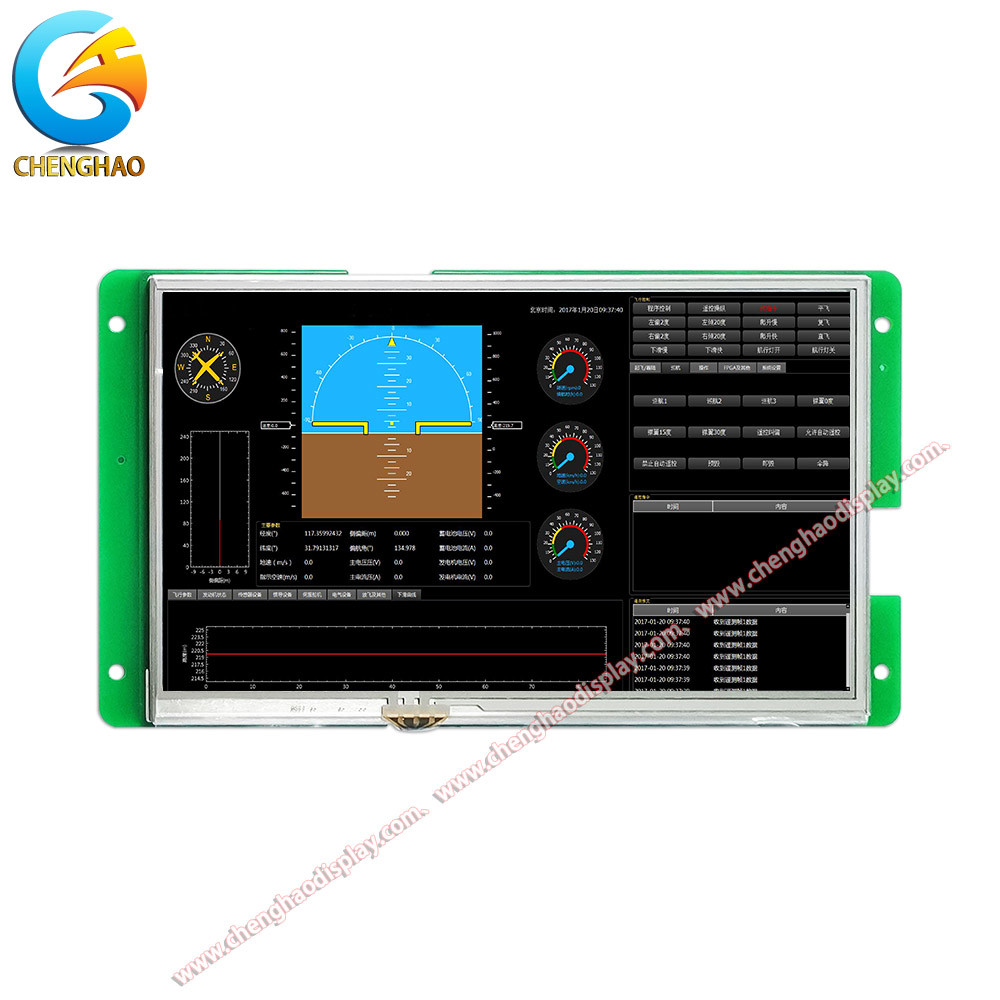

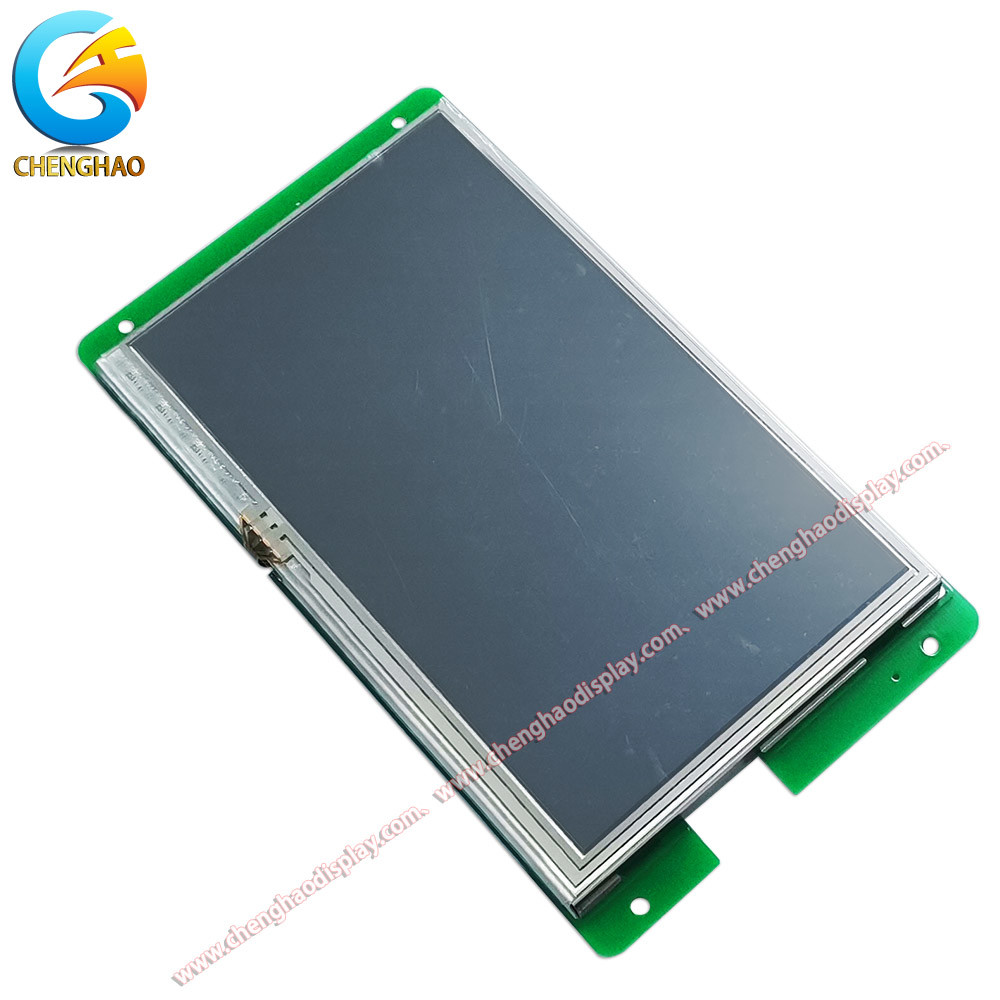

Medische graad 16 bit RGB 800x480 7 inch USART HMI SCREEN Module met RTP
1. Parameters van het LCD-coloredisplay
Module nr. | CH80480M070 |
Productassortiment M-serie | Medische kwaliteit |
kernprocessor | 400M SOC-processor |
besturingssysteem | Geen besturingssysteem, kan draaien na stroom op |
soort overeenkomst | De standaard configuratie instructie set, de host computer kan worden geconfigureerd om MODBUS RTU, XGUS protocol uit te voeren |
scripttaal | LUA script, de logica, protocol en algoritme functies geschreven door gebruikers kunnen worden uitgevoerd in het scherm |
grootte | 7.0 inch |
resolutie | 800*480 |
Installatierichting | Ondersteunt 0, 90, 180 en 270 graden draaibaar montage display |
opslag | 128 Mbit |
lettertype | Ingebouwde vectorfonten, edge anti-aliasing verwerking, ondersteunt ASCII, GBK, GB2312, UNICODE (global language) lettertypen van elke grootte en kan ook elk computer lettertype display aanpassen |
beeldopslag | Ondersteunt JPEG, PNG (semi-transparent/full-transparent) compressie en ondersteunt beeldopslag van elke grootte.Het kan ongeveer 185 full-screen foto's in totaal opslaan (berekend op basis van de grootte van 80KB/foto), BMP-formaat wordt niet aanbevolen). De beeldcompressieverhouding is anders, deze waarde zal op en neer fluctueren |
Kleur | 65K kleuren, 16-bit RGB |
Spanning | 4.5-30V |
energieverbruik | De zwakste achtergrondverlichting, geen luidspreker: 0,8W De zwakste achtergrondverlichting, met luidsprekers: 1,8 W Helderste achtergrondverlichting, geen luidspreker: 2,4 W De helderste achtergrondverlichting, met luidsprekers: 3,3 W |
communicatiemethode | RS232/TTL (fabrieksstandaard niveau 232, korte J5 is TTL-niveau) |
Communicatie baudrate | 1200 ‰ 921600bps, typisch baudpercentage: 115200bps |
Specificaties voor communicatieconnectoren | Standaard HY2.0-8P, optioneel FPC1.0-10P |
Afbeelding lokaal downloaden | SD-kaart |
Upgrade van de firmware lokaal/op afstand | Plaats de SD-kaart om lokaal te upgraden/Supporteer de afstandsseriepoort van het moederbord van de gebruiker om de firmware van het scherm te upgraden |
Afstandsopwaardering van de afbeelding | Ondersteuning van gebruikers om hun moederbord seriepoort op afstand te gebruiken om schermgerelateerde beeldprojecten, lettertypen, configuratiebestanden, enz. te upgraden. |
Reële tijdklok (RTC) | Ondersteuning van klok, timer, aftelling en andere functies |
Effectieve weergave van het scherm (AA) | Lange*breedte = 155,0 mm*87,0 mm |
Productgrootte (lengte*breedte*hoogte) | 188.9mm*105.1mm*16.7mm (MAX, inclusief TP) |
Ondersteunende pc-software | VisualTFT® |
Werktemperatuur | -20 ̊+70°C |
Bergingstemperatuur | -30 ̊+80°C |
AV-invoer | niet ondersteund |
Audio-speler | MP3-audioformaat (luidspreker 4Ω2W, mono), gedeelde opslagruimte met afbeeldingen. De sample rate is 128kbps, en het geheugengebruik is 0,92MB/min |
2. Betrouwbaarheidstest van de USART HMI lcd-module
Alle serie-schermen van Chenghao Optoelectronic zijn onderworpen aan een reeks proces betrouwbaarheidstests voor de massaproductie: hoge en lage temperatuur, ESD, barst, straling,aanrakingsduur en andere tests om de kwaliteit van het product te waarborgen
(1) ESD-test-testomgeving:
Testomgevingstemperatuur: 25°C
Vochtigheid van de testomgeving: 50%
Testproces: Plaats het product vlak op de testbank en voert de contact- en luchtontlading op de ijzeren gesp en het weergevende gebied van het seriële scherm op een beurt uit, zoals in de onderstaande figuur wordt weergegeven;observeren of het scherm opnieuw wordt ingesteld en opnieuw wordt opgestart, vertoont afwijkingen, enz.
(2) Verouderingsonderzoek bij hoge en lage temperatuur
Temperatuur van de testomgeving: -20°+70°C
Vochtigheid van de testomgeving: 60%±3%RH
Testproces: Plaats het product schuin in de testbox met hoge en lage temperatuur, zoals weergegeven op figuur 3-3; laat de 72 uur hoge temperatuur, lage temperatuur,wisselende verouderingstest bij hoge en lage temperatuur, wordt geobserveerd of het scherm tijdens en na de test opnieuw wordt ingesteld en opnieuw wordt opgestart, of het scherm abnormaal wordt weergegeven en abnormaal functioneert.
(3)Groepspulstest - testomgeving
Testomgevingstemperatuur: 25°C
Vochtigheid van de testomgeving: 50%
Testproces: het product plat op de testbank plaatsen en het scherm voorzien van stroom via de stroombron gekoppeld aan de pulsgroepgenerator door de pulsgroepgenerator,zoals aangegeven op figuurHet is belangrijk om te controleren of het scherm tijdens het experiment opnieuw wordt ingesteld en opnieuw wordt opgestart, of het scherm zich abnormaal weergeeft en of het abnormaal raakt.
3. LUA script configuratie van SPI TFT LCD-scherm
De F-type, M-type en IOT-type seriële schermen die door Shenzhen Chenghao Optoelectronics Co., Ltd. zijn gelanceerd, ondersteunen allemaal LUA-taalscripten.Het seriële scherm biedt een rijke LUA script API en callback interface. Gebruikers kunnen direct de status van alle configuratiebesturingselementen instellen en verkrijgen door de API-interface op te roepen.het scherm kan de geplande acties uitvoeren zonder de deelname van een externe MCU, waardoor de gegevenscommunicatie tussen de MCU en het scherm wordt verminderd.
LUA is een lichte scripttaal met een eenvoudiger syntaxis en logica dan C-taal, zodat ontwikkelaars direct kunnen beginnen.De LUA-taal wordt geleverd met een goed functionerende wiskundige functiebibliotheek, stringverwerking, JSON en andere bibliotheken, en heeft functieondersteuning voor gemeenschappelijke wiskundige bewerkingen, zoals vierkantswortel, sinus cosinus, absolute waarde, enz.;vanwege de hoge frequentie van het scherm zelf, worden alle complexe algoritmen verwerkt door het scherm, waardoor de uitvoeringskosten van de MCU van de gebruiker sterk worden verlaagd.
Om het LUA-script van het project te schrijven in de VisualTFT-software, klikt u op [Tools] → [LUA Script Programming] op de menubalk om het te openen
4.Productarchitectuur vanMedische LCD-monitor

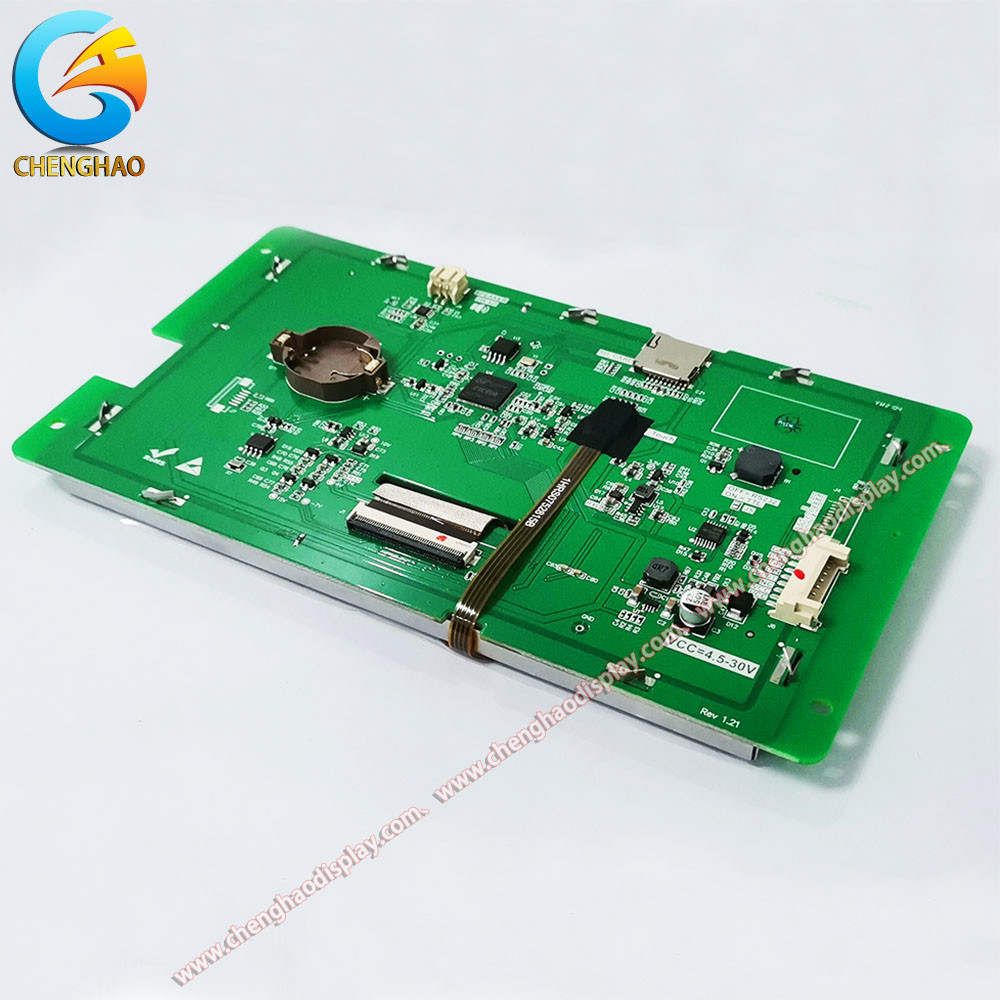

Het industriële seriële scherm dat is gelanceerd door Shenzhen Chenghao Optoelectronics Co., Ltd. (chenghaolcd.com) is een seriële displayterminal met integratie van TFT-displaydriver, schriftopslag, GUI-operatie,audio-afspelen en verschillende configuratietoestellen.De microcomputer met één chip van de gebruiker hoeft alleen de overeenkomstige instructies voor de seriële poort te verzenden en te ontvangen om eenvoudig het weergeven van tekst te realiseren, afbeeldingen en bochten.
De M-serie seriële schermprocessor neemt een 32-bits 400M SOC-processor, die functies zoals SDR-video-geheugen en JPEG-beelddecodering integreert.
