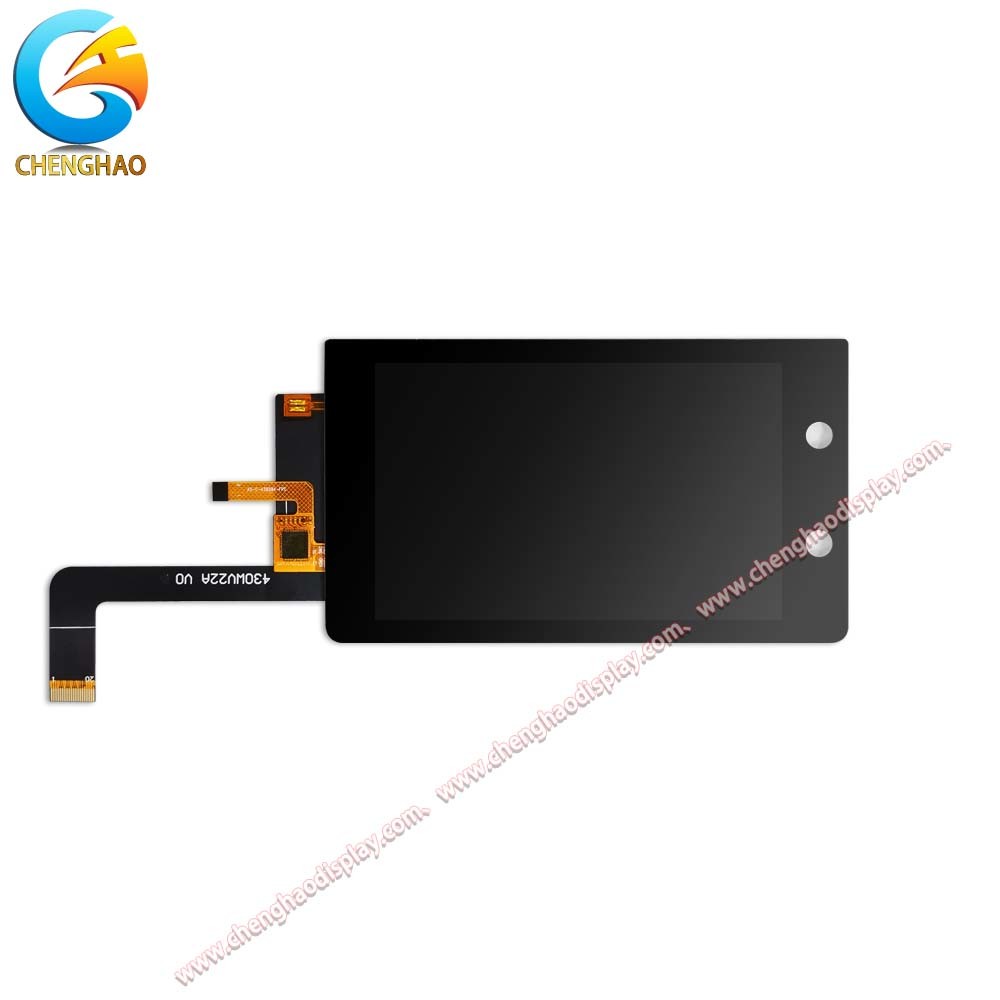

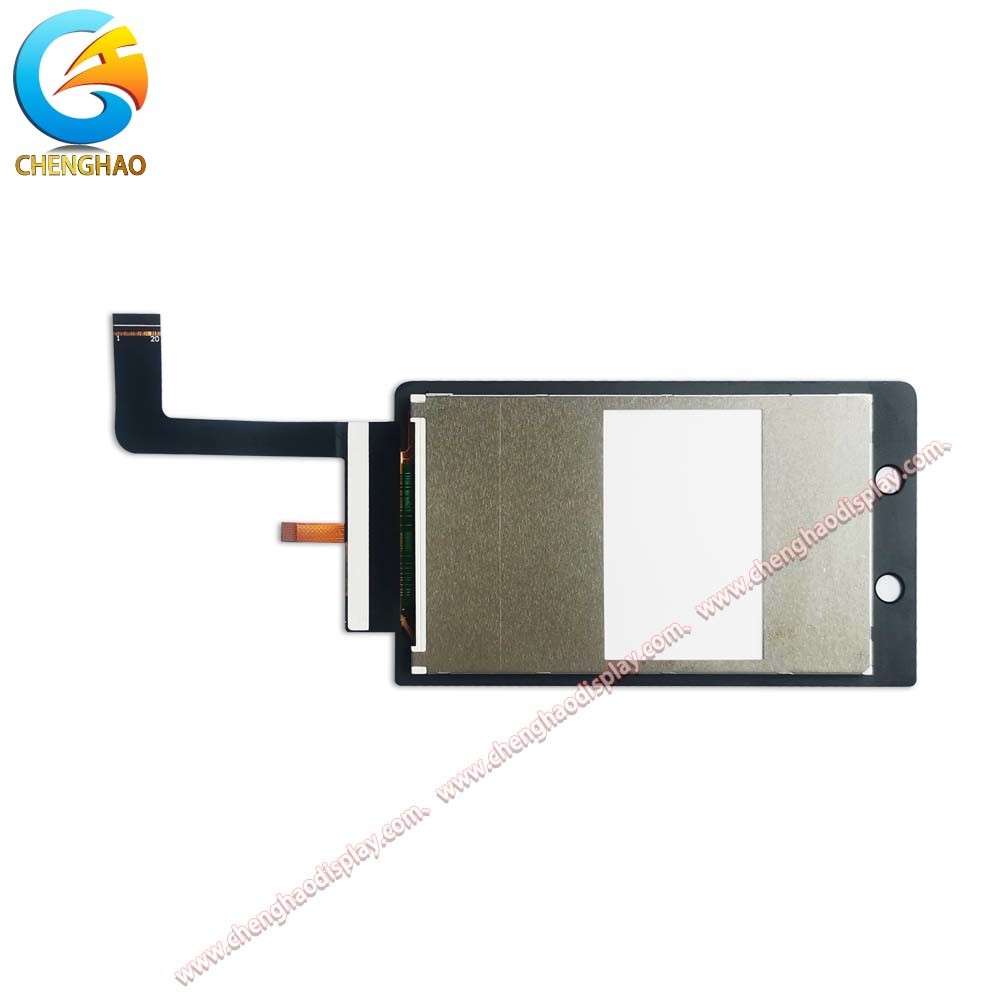

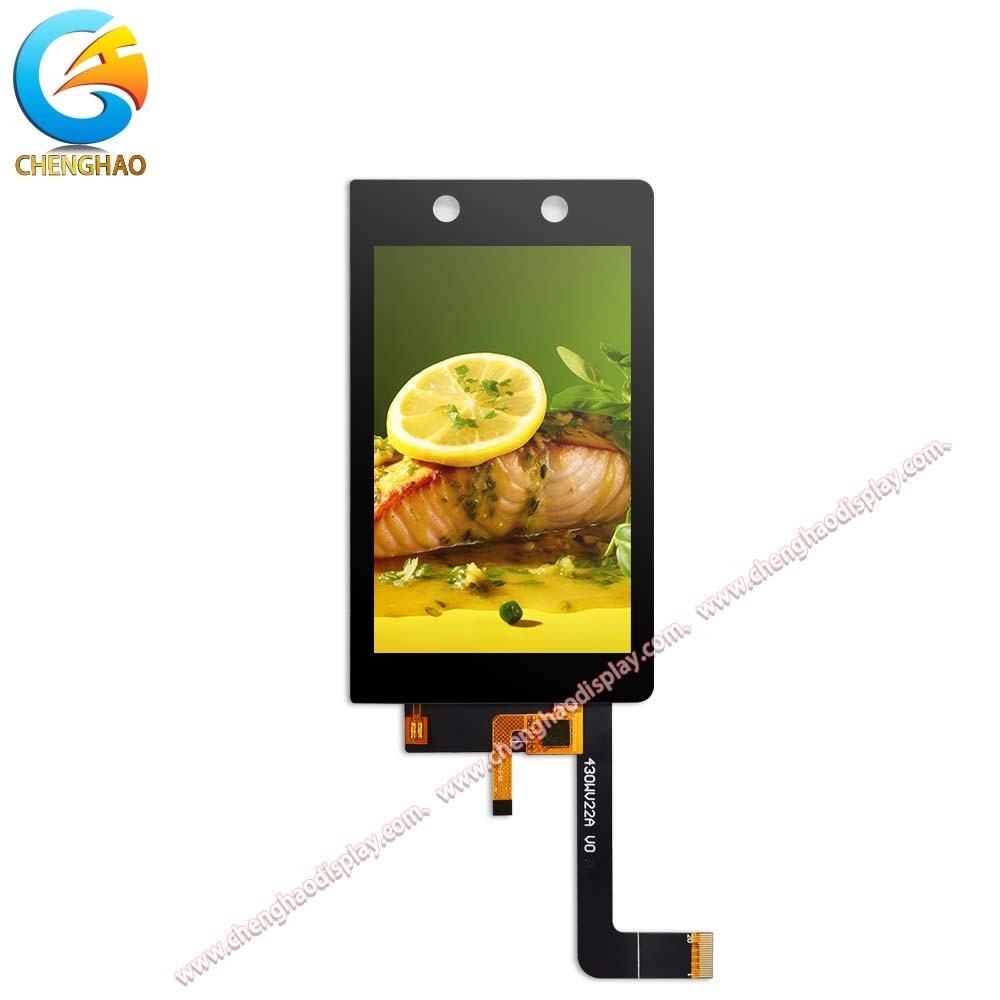

ChengHao Display Model CH430WV22B-CT
Het ChengHao Display model CH430WV22B-CT is een kleurmatrix actief dunne film transistor (TFT) vloeibare kristal display (LCD) dat amorfe silicium TFT gebruikt als schakelapparaat.Dit model bestaat uit een TFT LCD-paneel, een touch panel, een aandrijving IC, een achterlicht en FPC.
Dit TFT-scherm heeft een diagonaal gemeten actieve weergave van 4,3 inch (verticaal scherm) met een resolutie van 480*800*3-RGB.
De bestuurder die voor dit project wordt gebruikt is de ST7701 of compatibel en kan
De driver is op het glas gemonteerd en de verbinding via FPC met onderdelen om de displaymodule aan te sturen.
Dit touchpaneel is capacitief, gebruikt GT911 als bestuurder IC, communiceert en verbindt met externe apparaten via de I2C-interface, ondersteunt multi-touch,en is een belangrijk medium voor interactie tussen mens en computer.
Bovendien kan FPC ook worden aangepast aan de eisen van de klant, zoals het aanpassen van achterlicht en FPC-structuur, interface-definitie, enz.
RoHS-conform en halogeenvrij.
Kenmerken:
Gezichtsherkenningstoestellen voor toegangscontrole worden vaak zowel binnen als buiten gebruikt, waardoor de apparatuur een uitzonderlijke leesbaarheid buiten nodig heeft.Chenghao Optoelectronic heeft een LCD touchscreen ontwikkeld dat speciaal is ontworpen voor toegangscontrolesystemen.Dit LCD-touchscreen is uitgerust met een groot aantal technische functies die de broodnodige helderheid en functionaliteit bieden.
| Afbeeldingsmodus |
IPS/transmisief |
| Luminansie |
350 cd/m2 (facultatief) |
| Interface |
MIPI |
| TP-type |
CTP |
| Contrast |
800 |
| Kleur |
16M |
Ten eerste heeft het CH430WV22B-CT-LCD-touchscreen een hoge resolutie van 480*800 en een achtergrondlichthelderheid van 350 cd/m2.die een helder weergave mogelijk maakt in binnen- en buitenomgevingen met weinig licht.
Bovendien maakt de touch-LCD-module gebruik van IPS-displaytechnologie, die vrij perspectief garandeert.wat betekent dat gebruikers een duidelijk kijkhoek effect kunnen krijgen bij het lezen van het scherm vanuit verschillende hoeken, waardoor de gebruikers ervaring met het bekijken aanzienlijk wordt verbeterd.
Bovendien maakt de displaymodule gebruik van scherm-anti-glare-technologie en wanneer de gebruiker het scherm buiten of in een lichtomgeving leest,het scherm kan veel van het externe sterke licht dat op het scherm wordt geprojecteerd absorberenDit ontwerp zorgt niet alleen voor een duidelijk zicht, maar beschermt ook de ogen van de gebruiker.
Ten slotte ondersteunt het opto-elektronisch LCD-touchscreen van Chenghao ook de interactie tussen mens en computer.gebruikers in staat stellen informatie-interactie met het apparaat te bereiken door eenvoudig het scherm met hun handen aan te raken.
Technische parameters:
Specificaties van de module
De volgende specificaties gelden voor de CH430WV22B-CT 4,3-inch touch LCD-displaymodule die is ontworpen voor toegangscontroleapparatuur:
Modulnaam
4.3 inch touch lcd display module voor toegangscontroleapparatuur
Module nr.
CH430WV22B-CT
Modultype
4.3" TFT + CTP
Display-type
Het displaytype is IPS/Transmissive/Normally Black.
Resolutie
Het scherm heeft een resolutie van 480*800 punten.
Luminansie
Het scherm heeft een helderheid van 350 cd/m2.
Zichtrichting
De kijkrichting is 80/80/80/80.
Interface van de module
De module-interface isMIPI.
Type aanraakpaneel
Het type touchpaneel iscapacitieve.
Interface met aanraakpaneel
De touch panel interface isI2C.
Werktemperatuur
Het werktemperatuurbereik is:-20 tot +70°C.
Bergingstemperatuur
Het opslagtemperatuurbereik is-30°C tot +80°C.
FPC-speldnummer
De module heeft20 pinnenvoor FPC.
Grootte van de moduleschema
De grootte van de module is:68*120*3,35 mm.
Zichtgebied
Het uitkijkpunt is56.7 maal 93.9Ik heb het gedaan.
Actief gebied
Het actieve gebied is:56.16 maal 93.6Ik heb het gedaan.
CTP-glaslensdikte
De dikte van de CTP-glaslens is0.7Ik heb het gedaan.
Toepassingen:
Chenghao Optoelectronic heeft de CH430WV22B-CT LCD-schermmodule ontwikkeld voor gezichtsherkenning.het is van harte ontvangen door klanten voor zijn uitstekende prestaties.
Als professionele fabrikant van LCD-schermen kan Chenghao Optoelectronic de CH430WV22B-CT-schermmmodule aanpassen en aanpassen volgens de eisen van de klant.Dit zorgt ervoor dat het kan worden gebruikt in een breed scala van industrieën, zoals industriële controle, medische apparatuur, huishoudelijke apparaten, kunstmatige intelligentie en autovervoer.
Ondersteuning en diensten:
Onze kleine LCD touchscreen producten worden geleverd met uitgebreide technische ondersteuning en service om ervoor te zorgen dat u een naadloze ervaring met onze producten.Ons technische supportteam zal u helpen de kenmerken en functionaliteit van uw product snel te begrijpen en u helpen bij eventuele vragen of problemen die u tijdens de installatie van het product kunt hebben, installatie of werking.
Ons team van technici heeft de kennis en expertise om problemen met onze producten te diagnosticeren en op te lossen, waardoor stilstand wordt geminimaliseerd en maximale uptime wordt gewaarborgd.
Bij elke stap van de weg, zijn we toegewijd om u te voorzien van de ondersteuning en service die u nodig hebt om het meeste uit uw kleine LCD touchscreen te halen.
Vragen:
V:Wat is de merknaam van dit product?
A:De merknaam van dit product is Chenghao Optoelectronic.
V:Wat is het modelnummer van dit product?
A:Het modelnummer is CH430WV22B-CT.
V:Waar wordt dit product geproduceerd?
A:Dit product wordt vervaardigd in China, Shenzhen.
V:Welke certificeringen heeft dit product?
A:Dit product heeft RoHS, CE en FCC certificeringen.
V:Wat zijn de betalingsvoorwaarden voor dit product?
A:De betalingsvoorwaarden voor dit product zijn TT.
