10.1 inch IPS-LCD-scherm MIPI-scherm aanraakscherm 31 pins 1280x800 Display-modus IPS /transmissive/ Normaal zwart

Productbeschrijving:

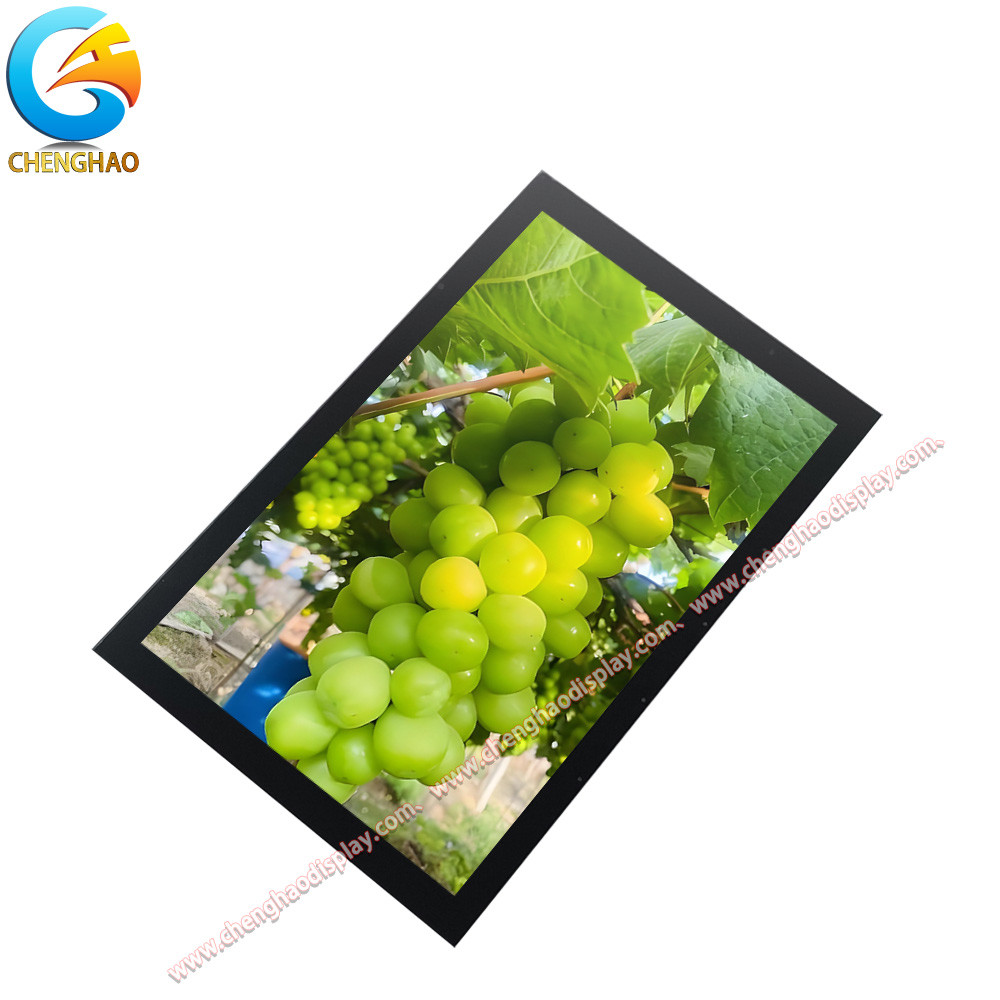

CH101WX05A-CTC is een 10,1 inch verticale kleur TFT LCD-module die is ontworpen voor diverse weergavebehoeften.De 800×1280-resolutie met IPS-breedkijkertechnologie (80/80/80/80) zorgt voor nauwkeurige kleur en breedkijkerDe typische helderheid van 300 cd/m2 zorgt voor een helder weergave in binnenshuisomgevingen.in combinatie met transmisieve en normaal zwart weergevende modiHet ontwerp van de MIPI-interface ondersteunt dataoverdracht met hoge snelheid en het gebruik van een laag vermogen.aanpassing aan de efficiënte behoeften van moderne slimme apparatenDe connector gebruikt FH26-31S-0.3SHW om de verbindingsstabiliteit te waarborgen.

Deze touchscreen-module maakt gebruik van een G+G capacitieve touchscreen en is uitgerust met een GT911 touchchip om nauwkeurige en gevoelige multi-touch-operatie te ondersteunen.8V-3.3V, laag stroomverbruik en hoge compatibiliteit zijn gegarandeerd. De composietstructuur van glaslens van 2,0 mm en ITO-glas van 0,55 mm heeft een totale moduledikte van slechts 5,85±0,3 mm,die zowel licht als duurzaam isDe 6H hardheid van het touchscreen oppervlak kan dagelijkse krassen weerstaan.
		Wat de aanpassingsvermogen op het gebied van het milieu betreft, kan de CH101WX05A-CTC stabiel werken in een breed temperatuurbereik van -20°C tot 70°C en wordt het opslagtemperatuurbereik uitgebreid tot -30°C tot 80°C,die geschikt is voor ruwe omgevingen zoals buiten- en industrieomgevingenBovendien voldoet de module aan de milieubeschermingsnormen van RoHS en heeft zij een compact constructieontwerp.voertuiginformatiesystemen, industriële bedieningspanele en andere apparatuur, die gebruikers betrouwbare weergave- en interactieoplossingen bieden.

Kenmerken:

10IPS-scherm met een verticaal scherm van 0,1 inch:heeft een IPS-technologie met een hoge resolutie van 800×1280, met een design met een brede kijkhoek van 80/80/80/80, waardoor een nauwkeurige kleur en een consistente kijkhoek worden gewaarborgd,geschikt voor samenwerking met meerdere personen of complexe operationele scenario's.

300 cd/m2 helderheid en energiebesparende modus:een typische helderheid van 300 cd/m2, gecombineerd met transmisieve weergave en normaal zwart weergave,zorgt voor een helder zicht in binnenshuisomgevingen en vermindert tegelijkertijd het stroomverbruik en verbetert de energie-efficiëntie.

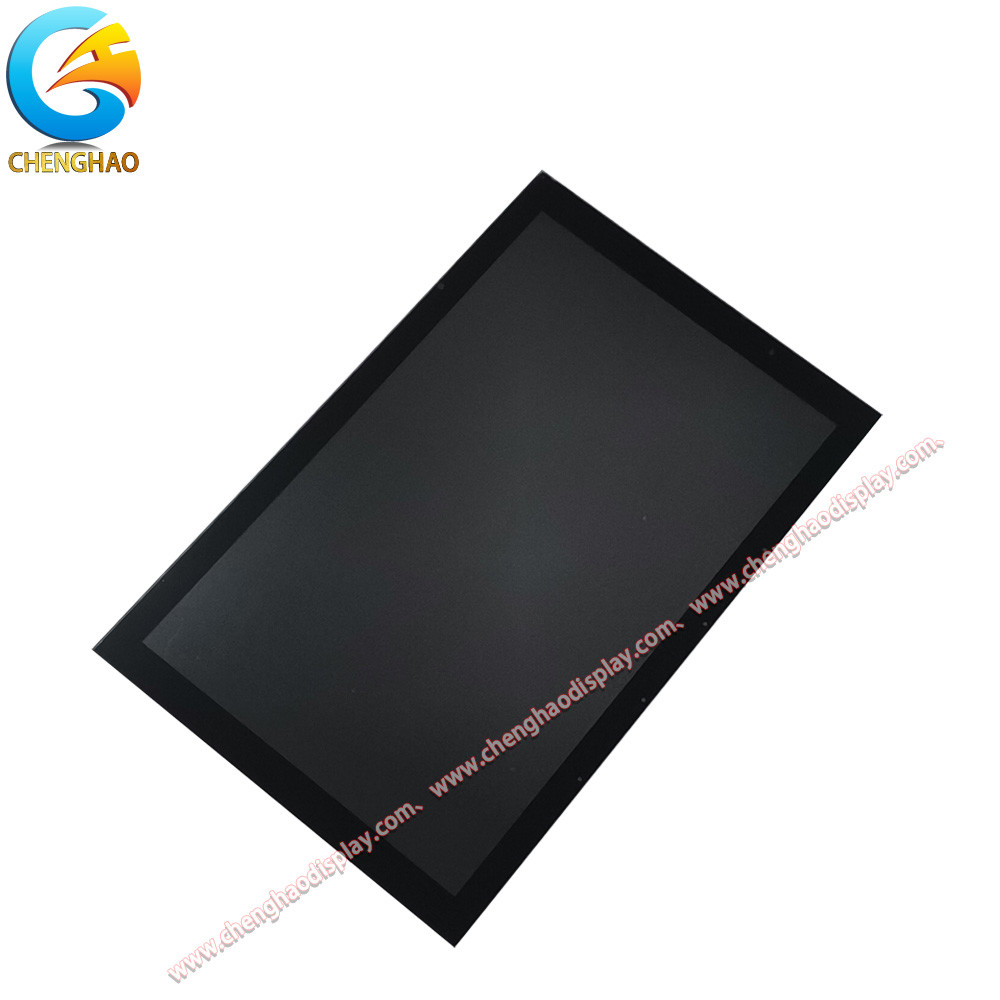

G+G capacitieve touchscreen:heeft een composietstructuur van 2,0 mm glaslens en 0,55 mm ITO glas, met een totale dikte van slechts 5,85 ± 0,3 mm, een oppervlakhardheid van 6H, sterke krasbestendigheid,ondersteunt nauwkeurige multi-touch werking, en is uitgerust met een GT911-chip om een gevoelige respons te garanderen.

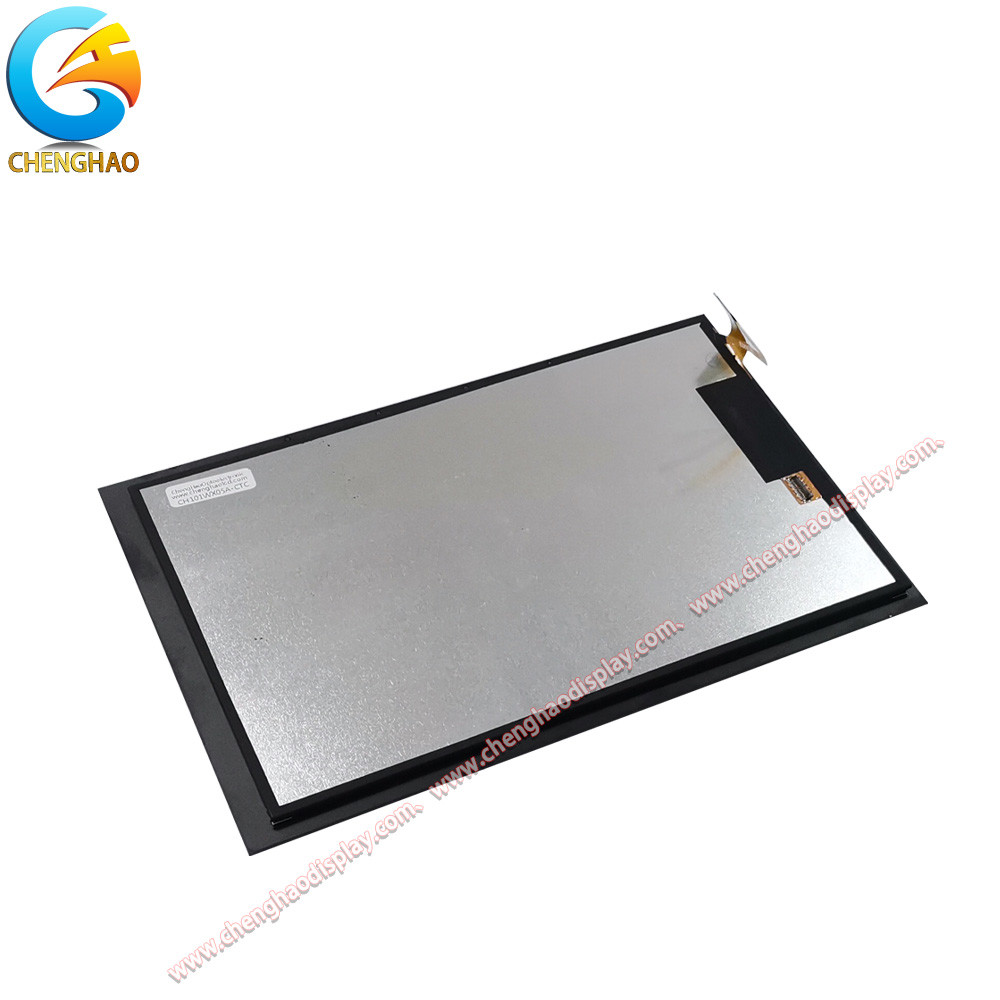

MIPI-hoge-snelheidsinterface en stabiele verbinding:Uitgerust met MIPI-DSI-interface, ondersteunt het dataoverdracht met hoge snelheid en laag vermogen en is uitgerust met FH26-31S-0.3SHW-connector om de stabiliteit en betrouwbaarheid van signaaloverdracht te waarborgen.

Omgevingsadaptabiliteit voor een breed temperatuurbereik:Het kan stabiel werken in een breed temperatuurbereik van -20°C tot 70°C en het opslagtemperatuurbereik wordt uitgebreid tot -30°C tot 80°C.die kan voldoen aan de gebruiksvereisten van omgevingen met een hoog temperatuurverschil, zoals buiten- en industriële omgevingen.

Hoge doorlaatbaarheid en breedspanningscompatibiliteit:Optische doorstraling ≥ 80%, het beeld is transparant en natuurlijk; het touchpaneel ondersteunt 2,8V-3,3V breedspanningsinvoer, sterke compatibiliteit en is aangepast aan een verscheidenheid aan apparatuurkragoplossingen.

Lichte en compacte constructie:De totale dikte is slechts 5,85 mm en het lichtgewicht ontwerp is gemakkelijk te integreren in draagbare apparaten of ruimtebeperkte toepassingsscenario's.die de flexibiliteit van het ontwerp van de apparatuur verbetert.

Bescherming van het milieu en certificering van betrouwbaarheid:Het voldoet aan de milieubeschermingsnormen van RoHS om de veiligheid van het materiaal te waarborgen.het garandeert langdurige stabiliteit en is geschikt voor industriële en medische velden met hoge betrouwbaarheidseisen.

Technische parameters:

Toepassingen:

(1) In het voertuig geïnstalleerd infotainmentsysteem
In het voertuig scenario past het verticale schermontwerp van CH101WX05A-CTC in de lay-out van de middenconsole van het voertuig, waardoor de bestuurder de navigatie gemakkelijk kan bekijken.muziek en andere informatieDe IPS-grote kijkhoek vermindert reflecterende storingen en zorgt voor zichtbaarheid bij verschillende rijhoeken.de hogesnelheidsoverdracht van de MIPI-interface ondersteunt het laden van verkeersgegevens in realtime;, en de grote temperatuurprestaties van -20°C tot 70°C kunnen omgaan met blootstelling aan hoge temperaturen of lage temperaturen in de auto, waardoor de betrouwbaarheid van het voertuigsysteem wordt verbeterd.

(2) Commerciële reclame en digitale signage
In winkelcentra, restaurants en andere plaatsen kunnen de hoge resolutie en kleurenuitdrukking van de module reclame-inhoud levendig weergeven.Het verticale schermontwerp is geschikt voor het afspelen van lange strips van reclame of dynamische informatie, en de helderheid van 300 cd/m2 is helder en opvallend onder binnenverlichting.en de lage energieverbruikskenmerken van de MIPI-interface verminderen de bedrijfskosten en zijn geschikt voor langdurige afspelen.

(3) Draagbare medische diagnostische apparatuur
In de medische sector kan CH101WX05A-CTC worden gebruikt in draagbare echografieapparatuur of mobiele diagnostische terminals.Het verticale scherm maakt het voor artsen gemakkelijk om beeldsnipsels of gegevensdiagrammen te zienHet touchscreen van G+G ondersteunt nauwkeurige bediening, en de IPS-grote kijkhoek zorgt voor de consistentie van het beeld tijdens consultaties met meerdere personen.en het brede temperatuurbereik is geschikt voor scenario's met grote temperatuurverschillen, zoals ziekenhuiskoelopslag of buitendiagnose en -behandeling, waardoor de flexibiliteit van medische apparatuur wordt verbeterd.

(4) Industrial Internet of Things (IIoT) terminal
In industriële omgevingen kan deze module worden gebruikt als monitor-scherm of als interface voor menselijke-computerinteractie.Het verticale schermontwerp is geschikt voor het weergeven van meerdere sets realtime gegevens (zoals de status van de productielijn), sensorparameters), en de IPS-breed zichthoek maakt het voor de operator mogelijk om snel informatie vanuit verschillende hoeken te lezen.De hoge temperatuurprestaties en de vermogen om interferenties te voorkomen (RoHS-certificering) zorgen voor een stabiele werking van de apparatuur bij hoge temperaturenDe MIPI-interface ondersteunt een efficiënte communicatie met industriële controllers.

Door middel van bovengenoemde uiteenlopende toepassingsscenario's biedt CH101WX05A-CTC betrouwbare weergave- en interactieoplossingen voor verschillende industrieën met zijn prestatievoordelen en aanpassingsvermogen.

Ondersteuning en diensten:

De CH101WX05A-CTC-displaymodule is niet alleen uitstekend in technische specificaties, maar biedt ook uitgebreide ondersteuning en diensten om ervoor te zorgen dat klanten de beste ervaring hebben tijdens het gebruik.We zijn toegewijd aan het leveren van klanten met efficiënte en professionele dienstenDe volgende zijn de belangrijkste ondersteunende inhoud die wij leveren:

(1) Technisch advies: Ons technisch team is altijd klaar om klanten professionele technische adviesdiensten te verlenen.installatiegids of functionele toepassing, kunnen klanten contact met ons opnemen per e-mail of telefoon om tijdige antwoorden en suggesties te krijgen.

(2) Aanpassingsservice: De CH101WX05A-CTC-module ondersteunt een verscheidenheid aan aanpassingsmogelijkheden, waaronder de vorm van de module, de helderheid van de achtergrondverlichting en het type interface.Onze ingenieurs zullen nauw samenwerken met klanten om ervoor te zorgen dat de op maat gemaakte oplossing voldoet aan specifieke toepassingsvereisten, waardoor de toepasbaarheid en de prestaties van het product worden verbeterd [1].
Garantie en naverkoopservice: Wij bieden een garantie van één jaar voor de CH101WX05A-CTC om de betrouwbaarheid van het product onder normaal gebruik te waarborgen.Als er tijdens de garantieperiode kwaliteitsproblemen optreden, zullen wij gratis reparatie- of vervangingsdiensten verlenen om ervoor te zorgen dat de rechten en belangen van klanten worden beschermd [2].

(3) Voorbeeldondersteuning: Om klanten te helpen zich te evalueren voordat zij een aankoopbeslissing nemen, bieden wij voorbeeldtoepassingsdiensten.Klanten kunnen vragen om monsters voor testen om te bevestigen of het product aan hun behoeften voldoet.

(4) Feedback en verbetering: Wij hechten waarde aan feedback van klanten en verzamelen regelmatig gebruikerservaringen en suggesties om onze producten en diensten voortdurend te verbeteren.En we zullen continu de prestaties van het product en de kwaliteit van de service op basis van feedback optimaliseren..

Door middel van bovenstaande ondersteuning en diensten is de CH101WX05A-CTC niet alleen een hoogwaardige displayoplossing, maar ook een betrouwbare partner voor klanten in verschillende toepassingen.We kijken ernaar uit om samen met klanten de technologische vooruitgang en innovatie te bevorderen..

Vragen:

V: Is de helderheid van 300 cd/m2 geschikt voor buitengebruik?
A: De typische helderheid van 300 cd/m2 is voornamelijk ontworpen voor binnenomgevingen, zoals conferentieruimtes, winkelcentra of autoconsoles.het wordt aanbevolen om een zonnebril te gebruiken of een aangepaste versie met een hogere helderheid te kiezen (voor bevestiging moet u contact opnemen met de technische ondersteuning).

V: Kan de 6H hardheid van het G+G touchscreen dagelijkse krassen weerstaan?
A: De 6H-hardheid is goed bestand tegen algemene krassen en slijtage en is geschikt voor de meeste commerciële of industriële omgevingen.De levensduur van het touchscreen kan meer dan 5 miljoen aanraakoperaties bereiken, en de specifieke levensduur wordt beïnvloed door de frequentie van gebruik en het milieu.

Vraag: Is het grote temperatuurbereik van het product (-20°C tot 70°C) extra beschermingsmaatregelen vereist?
A: Dit breed temperatuurontwerp kan zich aanpassen aan conventionele extreme temperatuuromgevingen, zoals auto- en buitenapparatuur, zonder extra bescherming.Als u het moet gebruiken onder moeilijker omstandigheden (zoals onder -40°C), kunt u contact opnemen met het technische team om een koudebestendige versie aan te passen.

V: Hoe lang is de garantieperiode van het product? In welke gevallen kan het tijdens de garantieperiode kosteloos worden gerepareerd?
A: CH101WX05A-CTC biedt een garantie van 12 maanden. Tijdens de garantieperiode kunnen niet door de mens veroorzaakte schade (zoals materiaaldefecten, vervaardigingsproblemen) kosteloos worden gerepareerd of vervangen;bij storingen veroorzaakt door menselijke schade of overmacht wordt een redelijke reparatievergoeding in rekening gebracht.

V: Hoe lang duurt de reactietijd van de naverkoopservice?
A: We beloven binnen 24 uur na ontvangst van feedback van klanten te reageren en binnen 48 uur oplossingen te bieden.Het technische ondersteuningsteam kan klanten helpen bij het oplossen van problemen zoals productintegratie en parameterdebugging, en op afstand begeleiding of ondersteuning ter plaatse bieden (afhankelijk van de projectvereisten).

V: Zijn er technische documenten en stuurprogramma's voor het product verstrekt?
A: Ja, we zullen gedetailleerde technische documenten met het product verstrekken, waaronder specificaties, definities van interfaces, tekeningen van mechanische afmetingen, enz.

V: Kunnen de schermparameters (zoals helderheid, interface type) worden aangepast aan de behoeften van de klant?
A: Op maat gemaakte diensten worden ondersteund. Bijvoorbeeld kan de helderheid worden aangepast aan een hoger niveau (moet de haalbaarheid bevestigen),of het type interface kan worden gewijzigd naargelang de vraag (zoals het veranderen van MIPI naar RGB)Het specifieke aanpassingsplan moet met het technische team worden gecommuniceerd en wij zullen de beste oplossing evalueren en bieden.

V: Is de transportverpakking van het product schokbestendig?
A: We gebruiken professionele schokbestendige verpakking, de binnenste laag gebruikt schuim of luchtkussen om het scherm te beschermen,en de buitenste laag is een versterkt karton om ervoor te zorgen dat het niet beschadigd raakt door trillingen of botsingen tijdens het vervoer.

V: Voldoet CH101WX05A-CTC aan de normen voor milieubescherming?
A: Ja, het product voldoet volledig aan de milieubeschermingsnormen van RoHS en alle materialen zijn geslaagd voor de test op gevaarlijke stoffen om de groene veiligheid te garanderen.ons productieproces volgt strikt het ISO 9001 kwaliteitsmanagementsysteem om de kwaliteit en naleving van het product te waarborgen.
