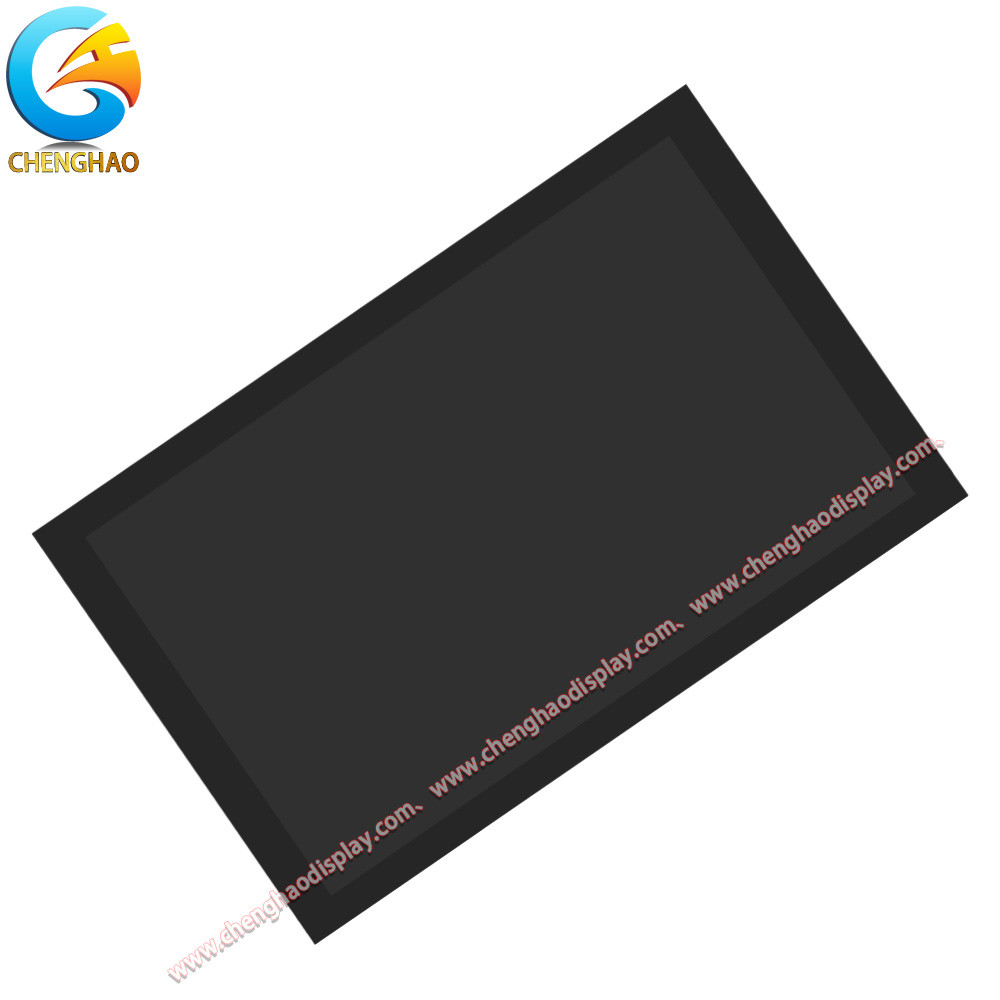

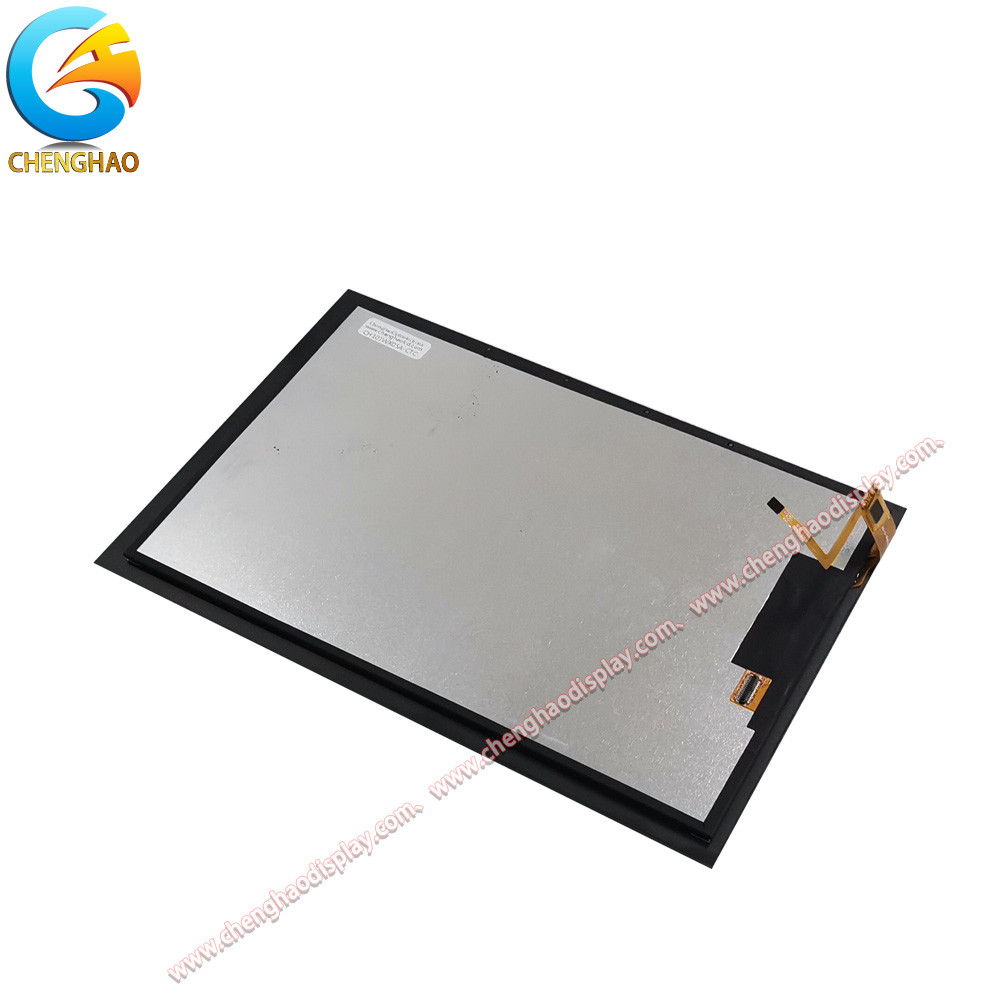

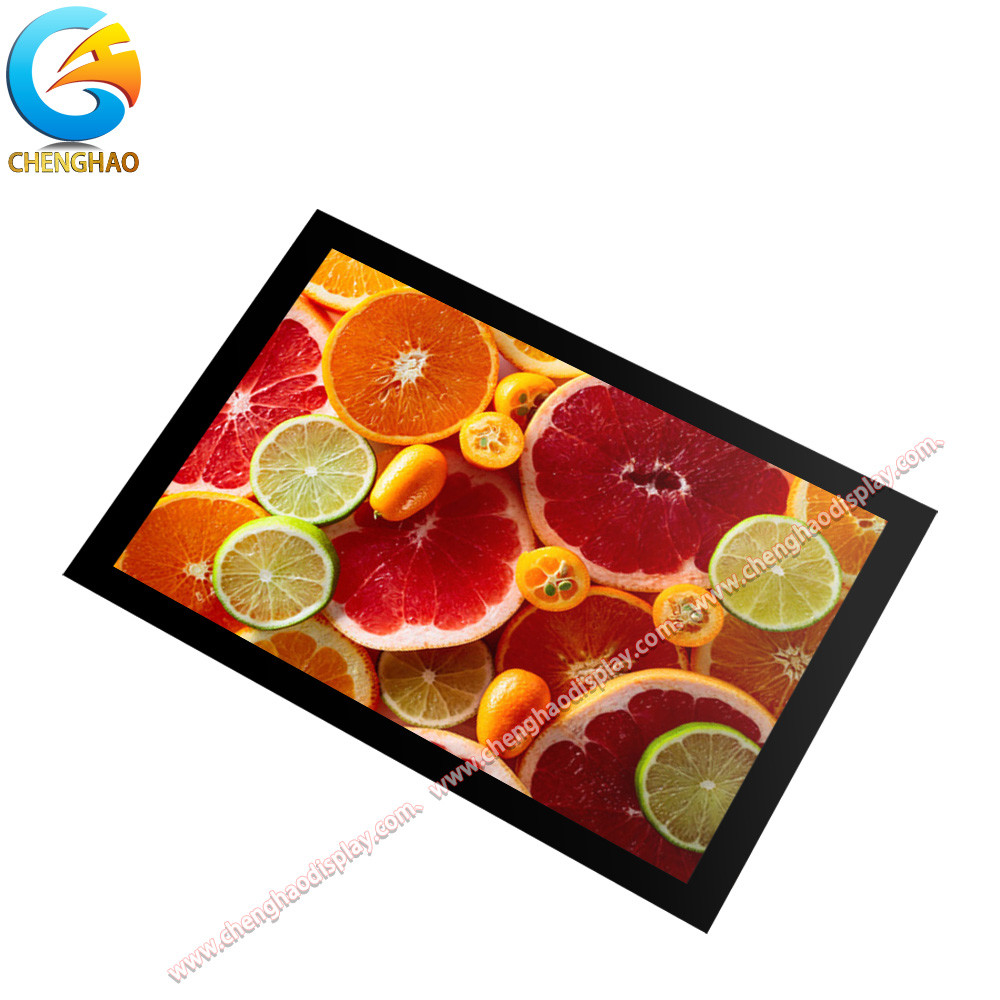

Hooggevoelig capacitief resistief aanraakscherm 10,1 inch volkleurig IPS-Lcd-displaypaneel

Productbeschrijving:

CH101WX05A-CTC is een 10,1 inch verticale kleur TFT LCD-module ontworpen voor toepassingen die een hoge kosteneffectiviteit en stabiele prestaties vereisen.De resolutie van 800×1280 gecombineerd met IPS breedkijktechnologie (80/80/80/80) biedt een delicate beeldkwaliteit en een brede kijkhoekDe typische helderheid van 300 cd/m2 zorgt voor een zacht en helder weergave-effect in binnenshuise omgevingen.en met de transmisieve en normaal zwart weergevende modiDe MIPI-DSI-interface is gekoppeld aan de FH26-31S-0.3SHW-aansluiting voor hoge- en lage-vermogen gegevensoverdracht en stabiele verbinding, aangepast aan de efficiënte behoeften van slimme apparaten.

		De module heeft een G+G capacitieve touchscreenoplossing, een composietstructuur van 2,0 mm glaslens en 0,55 mm ITO glas en de totale dikte van de module is slechts 5,85 ± 0,3 mm.met een breedte van niet meer dan 50 mm,Het glas met een hardheid van 6H is bestand tegen dagelijkse schrammen en is uitgerust met een GT911 touchchip.en verbetert de efficiëntie van de interactie tussen mens en computer.
Wat de aanpassingsvermogen op het gebied van het milieu betreft, kan de CH101WX05A-CTC stabiel werken in een breed temperatuurbereik van -20°C tot 70°C en wordt de opslagtemperatuur uitgebreid tot -30°C tot 80°C,die geschikt is voor ruwe omgevingen zoals buiten- en industrieomgevingenDe module voldoet aan de milieubeschermingsnormen van RoHS, heeft een compacte structuur en is gemakkelijk te integreren in smart home terminals, educatieve elektronische whiteboards,commerciële displayapparatuur en andere velden, die gebruikers betrouwbare display- en touchoplossingen biedt.CH101WX05A-CTC voldoet aan uiteenlopende behoeften met een hoge kostenprestatie en een stabiele prestatie.

Kenmerken:

(1) Verticale 10,1 inch IPS-scherm-displaytechnologie: 800×1280 IPS-paneel met hoge resolutie, met 80/80/80/80 grote kijkhoek,het garanderen van een nauwkeurige kleur en een helder weergave zonder dode hoek, geschikt voor samenwerking met meerdere personen of complexe interfacescenario's.

(2) Helderheid 300 cd/m2 en energiebesparende modus: typische helderheid van 300 cd/m2, gecombineerd met transmissive en normaal zwart weergave modes,zorgt voor een zachte en heldere visuele ervaring in de binnenomgeving, terwijl het energieverbruik wordt verminderd en de levensduur van de batterij van het apparaat wordt verlengd.

(3) MIPI-DSI-hoge snelheidsinterface en speciale connector: uitgerust met MIPI-DSI-interface, ondersteunt dataoverdracht met hoge snelheid en laag vermogen en is uitgerust met FH26-31S-0.3SHW-connector om de signaalstabiliteit te waarborgen en zich aan te passen aan de hoge efficiëntie van moderne slimme apparaten.

(4) Omgevingsadaptabiliteit voor een breed temperatuurbereik: de werktemperatuur is tussen -20°C en 70°C en de opslagtemperatuur tussen -30°C en 80°C.Het past zich aan omgevingen met hoge temperatuurverschillen, zoals buiten- en industriële omgevingen, waardoor een stabiele werking van de apparatuur onder extreme omstandigheden wordt gewaarborgd.

(5) Lichte en compacte constructie: de totale dikte bedraagt slechts 5,85 mm. Het lichte ontwerp is gemakkelijk te integreren in draagbare apparaten of ruimtebeperkte toepassingsscenario's,met een vermogen van meer dan 50 W,, handheld terminals, enz.

(6) Hoog doorlaatvermogen en breedspanningscompatibiliteit: optische doorlaatvermogen ≥ 80%, transparant en natuurlijk beeld; ondersteuning voor breedspanningsinvoer van 2,8 V tot 3,3 V,met een vermogen van niet meer dan 50 W, en de flexibiliteit van het systeemontwerp te verbeteren.

(7) milieubescherming en betrouwbaarheid certificering: voldoen aan de RoHS milieubeschermingsnormen, materiaalveiligheid; na strenge milieutests, zorgen voor langdurige stabiliteit,geschikt voor industriële gebruik, medische en andere gebieden met hoge betrouwbaarheidseisen.

Technische parameters:

Toepassingen:

Met zijn 10,1 inch verticaal scherm ontwerp, IPS breed zichthoek technologie en hoge betrouwbaarheid,CH101WX05A-CTC kan op grote schaal worden gebruikt op verschillende gebieden om te voldoen aan de behoeften aan weergave en interactie van verschillende scenario's:

-- Controlterminal voor industriële automatisering
In fabrieksproductielijnen of mechanische apparatuurde kenmerken van het brede temperatuurbereik van CH101WX05A-CTC (-20°C tot 70°C) zorgen ervoor dat de apparatuur stabiel kan werken in omgevingen met hoge en lage temperaturenDe hoge resolutie en de brede kijkhoek maken het voor de operator gemakkelijk om realtime gegevens, statusdiagrammen van apparatuur en alarminformatie duidelijk te bekijken.en de verticale schermopstelling is meer geschikt voor het weergeven van meerdere sets van parametersHet G+G touchscreen ondersteunt nauwkeurige besturing, en met de hoge snelheid van de gegevensoverdracht van de MIPI-interface,het kan een efficiënte interactie van de industriële besturingsinterface bereiken en de productie-efficiëntie verbeteren.

-- Informatie- en amusementsysteem in het voertuig
In de in-voertuigscène vermindert de IPS-breedkijkteknologie van de CH101WX05A-CTC de reflectie van zonlicht, waardoor de bestuurder de navigatie duidelijk kan lezen.voertuiginformatie- en entertainmentinhoud vanuit verschillende hoekenDe helderheid van 300 cd/m2 zorgt ervoor dat het beeld zacht blijft onder de lichtomstandigheden in de auto, en het dunne en lichte structuurontwerp is gemakkelijk te integreren in de middenconsole van de auto.De grote temperatuur prestaties kunnen omgaan met hoge temperatuur blootstelling in de zomer en lage temperatuur start in de winter, zodat het voertuigstelsel 24 uur per dag stabiel functioneert.

-- Commerciële slimme terminal en digitale signage
In commerciële plaatsen zoals winkelcentra en hotels kan CH101WX05A-CTC worden gebruikt als slimme terminal of digitale borden.De hoge resolutie en de kleurenverschijning tonen de advertenties van het product levendig, promotionele informatie of interactieve inhoud, en het verticale schermontwerp is geschikt voor het afspelen van lange dynamische beelden.Het G+G-touchscreen ondersteunt zelfbediening van klanten, en de lage energieverbruikskenmerken van de MIPI-interface verminderen het energieverbruik van apparatuur, verlengen de levensduur en voldoen aan de langetermijnbehoeften van commerciële scenario's.

-- Medische beeldvorming en diagnostische apparatuur
In de medische sector kan CH101WX05A-CTC worden gebruikt in draagbare echografieapparatuur of mobiele diagnostische terminals.Het verticale scherm maakt het voor artsen gemakkelijk om afbeeldingen of testgegevens te bekijken, en de brede kijkhoek IPS zorgt voor de consistentie van het beeld tijdens meerpersoonsbesprekingen.terwijl de grote temperatuurprestaties zich aanpassen aan scenario's met grote temperatuurverschillen zoals ziekenhuiskoelopslag of buitendiagnoses en -behandeling, waardoor de flexibiliteit en betrouwbaarheid van medische apparatuur worden verbeterd.

-- Logistiek- en opslagbeheerapparatuur
In handheld terminals of opslagapparatuur in de logistieke industrie kan het scherm met een hoge helderheid van CH101WX05A-CTC nog steeds duidelijk vrachtinformatie weergeven.barcodes of routeplanning onder sterk buitenlichtHet lichte en compacte ontwerp vergemakkelijkt de lange-termijn handbediening en het G+G touchscreen ondersteunt snel scannen van codes en gegevensinvoer.Het brede temperatuurbereik zorgt ervoor dat de apparatuur stabiel kan werken in complexe omgevingen zoals koelopslag (lage temperatuur) of transportvoertuigen (hoge temperatuur), het verbeteren van de efficiëntie en nauwkeurigheid van de logistieke operaties.

Door middel van bovenstaande toepassingsscenario's biedt CH101WX05A-CTC betrouwbare weergave- en interactieoplossingen voor industrie, vervoer, handel, medische zorg,logistiek en andere gebieden met zijn prestatievoordelen en aanpassingsvermogen.

Verpakking en verzending:

Wat verpakking en levering betreft, volgt de CH101WX05A-CTC-displaymodule strikte normen om ervoor te zorgen dat het product veilig en intact is tijdens het vervoer.Hieronder volgen de belangrijkste maatregelen die wij nemen tijdens de verpakking en levering:

Verpakkingsmaterialen: Alle vrachtdozen voldoen aan de exporthardheidstandaarden om ervoor te zorgen dat ze tijdens het vervoer bestand zijn tegen externe druk en schokken.We vullen de doos met hoogwaardige schuimvoeringen om te voorkomen dat het scherm tijdens het transport beschadigd raakt.

Verpakkingsmethode: Wij gebruiken grote dozen om kleine dozen te verpakken. Deze methode helpt niet alleen ruimte te besparen, maar vermindert ook de transportkosten.De kleine dozen binnenin kunnen elke displaymodule beter beschermen en botsingen tijdens het transport voorkomen.

Gewichts- en afmetingsbeheersing: het gewicht van elke verpakkingsdoos mag niet meer dan 3,5 kg bedragen om een gemakkelijke hantering tijdens de behandeling en het vervoer te garanderen.De grootte van de doos zal worden aangepast aan de standaard om zich aan te passen aan de verschillende transportbehoeften.

Opties voor op maat gemaakte verpakkingen: als de klant speciale verpakkingsbehoeften heeft, kunnen we de verpakking ook ontwerpen en aanpassen volgens de vereisten van de klant.Dit omvat het veranderen van de verpakkingsmethode en het gebruik van de door de klant gespecificeerde vervoersmethode om aan specifieke logistieke behoeften te voldoen.

Verzendproces: Na bevestiging van de bestelling, zullen we de verzending in de kortste tijd regelen.Alle producten worden vóór verzending onderworpen aan een strenge kwaliteitsinspectie om ervoor te zorgen dat elke module aan de normen voldoet en dat de producten die de klanten ontvangen intact zijn..

Door middel van de bovenstaande verpakkings- en verzendmaatregelen garanderen wij de veiligheid en betrouwbaarheid van de CH101WX05A-CTC-displaymodule tijdens het vervoer.Wij streven ernaar onze klanten efficiënte en professionele logistieke diensten te bieden om aan de verwachtingen en behoeften van de klant te voldoen.

Vragen:

V: Hoe wordt de resolutie van CH101WX05A-CTC op een 10,1 inch scherm weergegeven?
A: De pixeldichtheid (PPI) van deze resolutie op een scherm van 10,1 inch is ongeveer 149, waardoor tekst, grafieken en afbeeldingen delicat kunnen worden weergegeven, vooral geschikt voor scènes die een nauwkeurige weergave vereisen,zoals industriële besturing en voertuiginformatieDe IPS-breedkijktechnologie zorgt ervoor dat het beeld helder en scherp blijft wanneer het vanuit verschillende hoeken wordt bekeken.

V: Wat is de levensduur van het touchscreen van G+G?
A: Het aanraakscherm is ontworpen voor een levensduur van meer dan 5 miljoen aanraakschakelingen, zodat het kan worden gebruikt bij langdurig gebruik met hoge frequentie.De capacitieve touchtechnologie ondersteunt de bediening met dunne handschoenenHet specifieke effect moet worden getest op basis van het handschoenenmateriaal, dat op maat kan worden gemaakt.

V: Is de garantieperiode inclusief de reparatie van alle onderdelen?
A: De garantieperiode is 12 maanden en dekt storingen van kerncomponenten zoals schermen, touchcomponenten en interfaces veroorzaakt door niet-menselijke factoren.Als het product beschadigd raakt door onjuiste menselijke werking (zoals lichamelijke schade)De kosten voor onderdelen en reparaties worden in rekening gebracht en worden na evaluatie door het technisch team meegedeeld.

V: Biedt u technische ondersteuning of operationele opleiding ter plaatse?

A: Wij bieden technische ondersteuning op afstand (zoals telefonische en video-begeleiding) om klanten te helpen bij het oplossen van problemen met integratie of gebruik.het kan worden onderhandeld en geregeld op basis van de projectomvang en de regio- er kunnen reiskosten ontstaan, die onderworpen zijn aan de contractovereenkomst.

V: Als er tijdens het vervoer schade optreedt, hoe moet de klant ermee omgaan?

A: Zorg ervoor dat u vóór de ondertekening controleert of de buitenverpakking intact is.u moet ter plaatse foto's maken en contact opnemen met het logistieke bedrijf om een beschadigingscertificaat uit te gevenWe zullen het beschadigde product gratis vervangen of repareren op basis van het bewijs.

V: De opslagtemperatuur van het product bedraagt -30°C tot 80°C. Is bij lange opslag speciale bescherming vereist?

A: Er is geen extra bescherming vereist binnen het standaard opslagtemperatuurbereik, maar het wordt aanbevolen het product te bewaren in een droge omgeving zonder corrosieve gassen.gebruik vochtdichte zakken en controleer regelmatig de integriteit van de verpakking.
