Hoge helderheid Lcd-module Display 1280x800 1000cd/m2 Lichtsterkte geschikt voor grote temperaturen

Productbeschrijving:

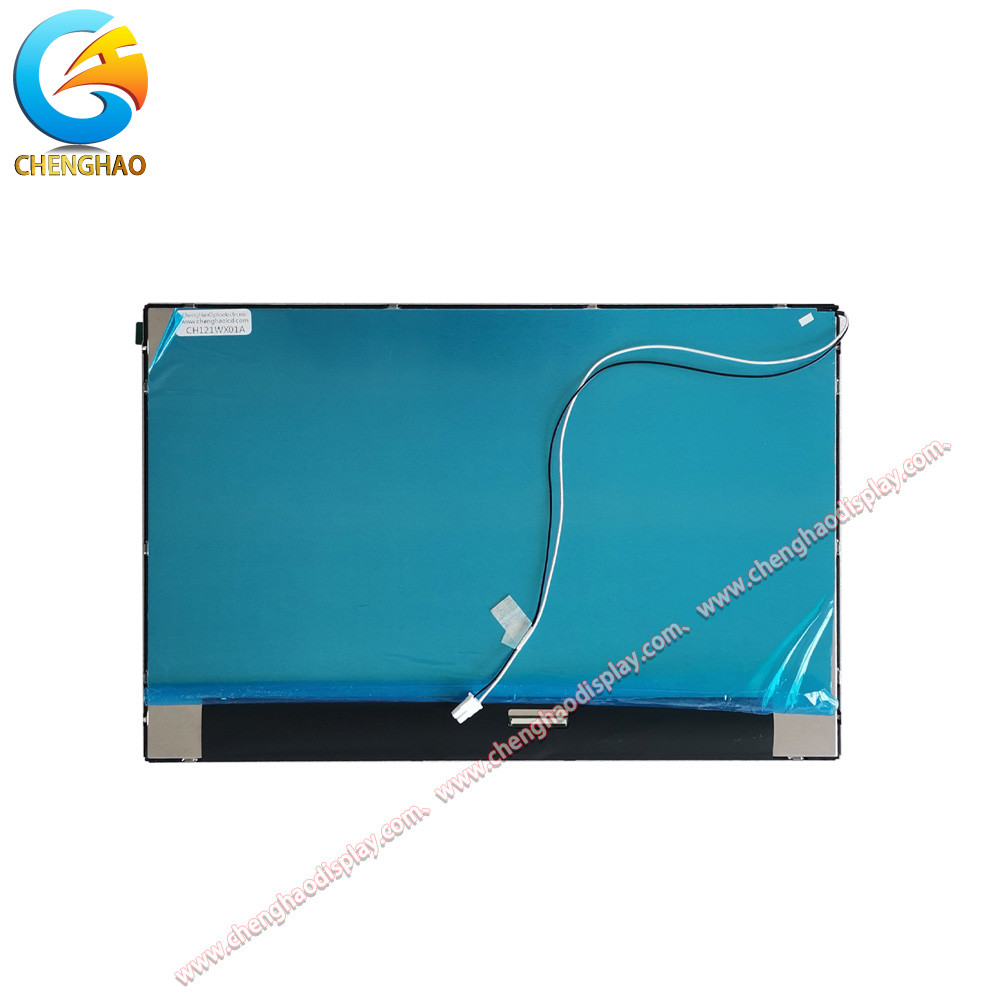

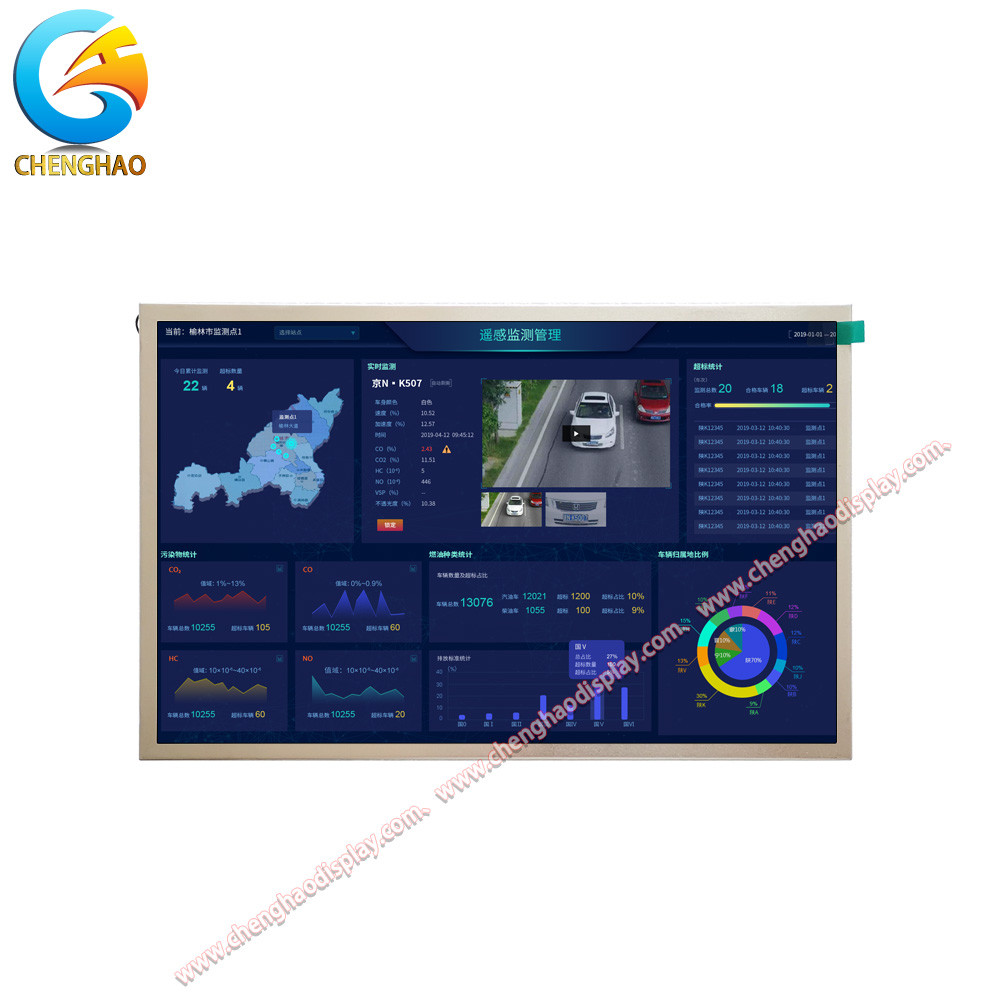

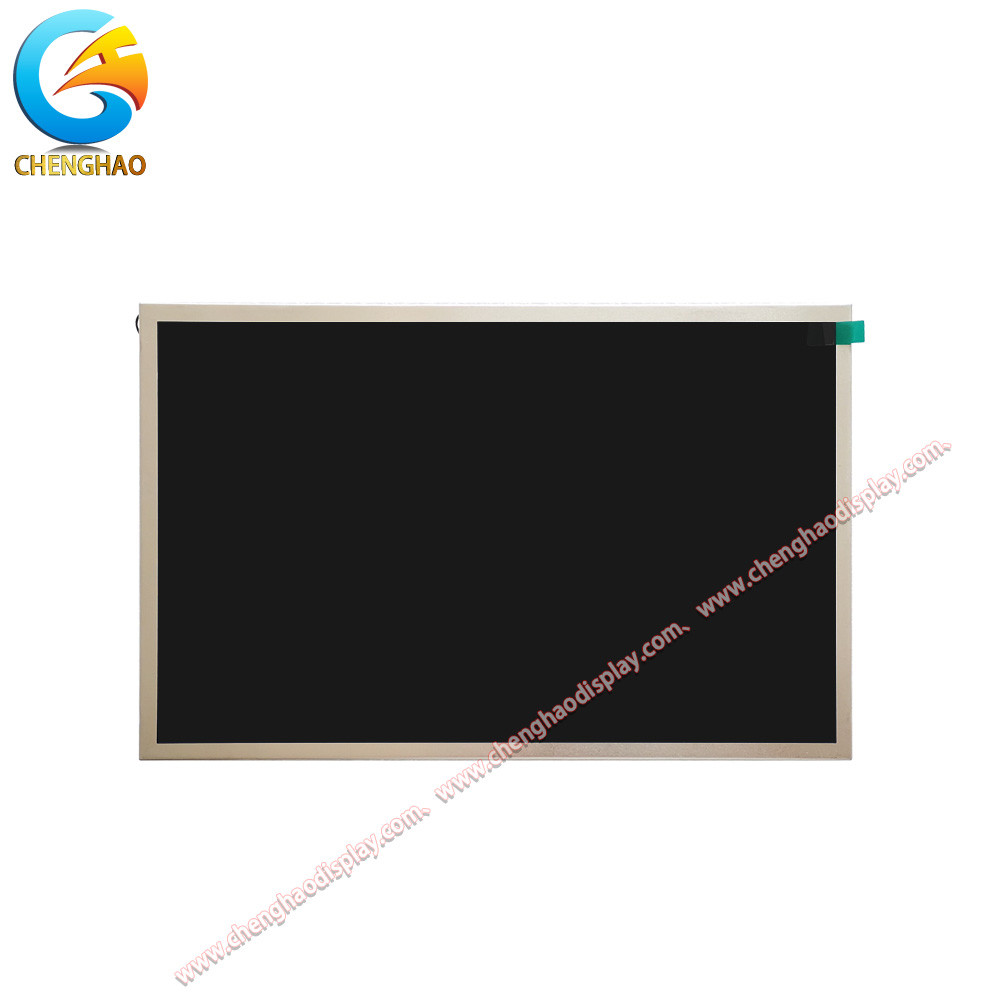

CH121WX01A is een 12,1 inch IPS-LCD-displaymodule met een hoge helderheid die is gelanceerd door Chenghao Optoelectronics.met een resolutie van 1280×800 pixels en een helderheid van maximaal 1000 cd/m2Als een geïntegreerde industriële en handelsonderneming die is gecertificeerd door ISO-dual systemen, heeft de Commissie een voorstel voor een richtlijn van het Europees Parlement en de Raad betreffende de bescherming van de gezondheid en het milieu. Chenghao Optoelectronics relies on its independent research and development capabilities and full-process quality control to provide high-performance display solutions for the high-end markets in Europe and the United States.

De module maakt gebruik van IPS-hardscreentechnologie, een overdraagbare normaal zwarte weergave-modus en een LVDS-high-speed-interface om nauwkeurige en stabiele beeldkleuren te garanderen (16.7M kleuren) en een efficiënte en betrouwbare gegevensoverdrachtHet ontwerp met een grote temperatuur (-20°C tot +70°C) en de compacte structuur (de dikte is slechts 7,5 mm) zijn geschikt voor ruwe omgevingen en ruimtebeperkte apparatuur.De module heeft een ingebouwd amorf silicium TFT-paneel, bestuurder IC en aangepast achtergrondverlichtingssysteem, rekening houdend met lage stroomverbruik en lange levensduur kenmerken.

.

Belangrijkste voordelen: Zichtbaarheid buiten: 1000 cd/m2 ultrahoge helderheid, geen angst voor direct zonlicht, geschikt voor scenario's zoals slim vervoer en openluchtterminals; Flexible uitbreiding: ondersteuning van FPC-kabelaanpassingen, interfaceprotocol aanpassing en touchpaneelintegratie, snel overeenkomen met de hardwarearchitectuur van de klant; Snel leveren: accepteren van steekproef aanvragen (MOQ 100 stuks) om de productontwikkeling cyclus te verkorten

CH121WX01A wordt op grote schaal gebruikt in industriële HMI's, medische monitors, centraal besturingssysteem op voertuigen, IoT-gateways en slimme beveiligingsapparatuur,verbetering van de ervaring van de eindgebruiker met hoge resolutie en vermogen tegen interferentieChenghao Optoelectronics levert een volledige keten van diensten, van ontwerpondersteuning tot massaproductie.het waarborgen dat elke module aan internationale kwaliteitsnormen voldoet en klanten helpt de high-end-displaymarkt te veroveren.

Kenmerken:

(1) 85° volledige kijkhoek
Gebaseerd op IPS-technologie (in-plane switching) zijn vloeibare kristallenmoleculen horizontaal aangebracht en kan een bredere kijkhoek worden bereikt wanneer spanning wordt toegepast.Alle vier de richtingen (boven/beneden/links/rechts) ondersteunen 85° kijkhoeken. Zelfs als meerdere personen vanuit meerdere hoeken kijken (zoals de gezamenlijke bediening van industriële besturingsconsoles of de kantelingshoeken van de centrale besturing op het voertuig),de kleursaturatie en het contrast van het beeld blijven consistent, waarbij het probleem van de grijschaal-inversies van traditionele TN-panelen wordt vermeden, en geschikt is voor scenario's waarbij het delen van informatie vanuit meerdere hoeken vereist is.

(2) Aanpassingsvermogen aan extreme omstandigheden
The module supports storage temperatures of -30℃ to +80℃ and operating temperatures of -20℃ to +70℃ through a special packaging process and a combination of temperature-resistant materials (such as wide-temperature liquid crystal materials and anti-aging rubber frames)Het kan nog steeds stabiel werken in extreem koude omgevingen (zoals logistieke terminals voor koude keten) of werkplaatsen met hoge temperaturen (zoals HMI voor metallurgische apparatuur),vermijding van weergavevertraging of achtergrondverlichtingsafname als gevolg van temperatuurschommelingen.

(3) TFT-aandrijving van amorf silicium
De technologie van de dunnefilmtransistor met amorf silicium (a-Si) wordt gebruikt.met lagere productiekosten en grote productiegebieden in vergelijking met laagtemperatuur polycrystallinese silicium (LTPS). Elke pixel wordt aangedreven door een onafhankelijke TFT, met een responstijd van slechts 15 ms. Met de LVDS-interface wordt een vernieuwingsfrequentie van 60 Hz bereikt bij een resolutie van 1280 × 800,en dynamische afbeeldingen zijn vrij van spookachtigheid, die geschikt is voor snelle data-scenario's zoals medische beeldweergave of industriële realtime monitoring.

(4) Transmisieve normale zwarte modus
Wanneer de stroom is uitgeschakeld, voorkomt de standaardopstelling van de vloeibare kristalmoleculen dat het achterlicht binnendringt, en het scherm is puur zwart (normaal zwart).De contrastverhouding is zo hoog als 800:1Het transmissie-achterlichtontwerp maakt gebruik van een lichtgeleidingsplaat met een hoge uniformiteit met een helderheidsschommeling van minder dan 10%,waarborgen dat er geen plaatselijke overexpositie of kleurverschuiving onder sterk buitenlicht is, en rekening houdend met een laag stroomverbruik (typisch stroomverbruik 2,5 W) en hoge eisen aan beeldkwaliteit.

(5) Hoogprecise grootte aanpassing
De totale grootte van de module is 277,7 × 180,6 × 7,5 mm, het effectieve displaygebied is 261,12 × 163,2 mm en de scherm-tot-lichaamverhouding is 94,3%.Door middel van een nauwkeurig structurele ontwerp (zoals ultradunne randkanten en ingebedde montagegaten), kan het naadloos worden geïntegreerd in ruimtebeperkte apparatuur (zoals draagbare testinstrumenten of drone-grondstations).CAD-tekening wordt ook verstrekt om de mechanische aanpassingscyclus van de klant te verkorten.

Technische parameters:

Toepassingen:

Met zijn hoge helderheid, grote temperatuuraanpasbaarheid en industriële stabiliteit kan CH121WX01A voldoen aan de displaybehoeften van professionele apparatuur op meerdere gebieden,met name voor de volgende opkomende en high-end scenario's::

(1) Monitorsysteem voor hernieuwbare energie
De ultrahoge helderheid van de module van 1000 cd/m2 en de volledige kijkhoek van de IPS zijn geschikt voor de buitenmonitoring van zonne-energiecentrales of windparken.Het kan nog steeds realtime gegevens zoals energieopwekkingsefficiëntie en netbelasting onder direct zonlicht duidelijk weergeven.Met de anti-elektromagnetische interferentie-capaciteit van de LVDS-interface zorgt deze voor signaalstabiliteit in complexe elektromagnetische omgevingen.

(2) Slimme IoT-terminals voor de landbouw
Het grote temperatuurontwerp (-20 °C tot +70 °C) maakt het mogelijk de module stabiel te laten werken in vochtige of temperatuurverschillen, zoals kassen en buitenweerstations.Het kan flexibel worden geïntegreerd in touch panels van landbouwmachines via aangepaste FPC-kabels om realtime feedback te geven over bodemvocht, gegevens over de gewasgroei en de stand van de apparatuur.

(3) Aerospace grondcontroleapparatuur
De 7,5 mm ultradunne carrosserie en het hoge scherm-tot-carrosserie-verhouding zijn geschikt voor de compacte ruimte van luchtgebonden onderhoudsterminals of grondcommandostafels.De TFT-driver van amorf silicium zorgt voor een continue vernieuwing van de vluchtparameters bij laag energieverbruik, die voldoet aan de dubbele eisen van lichtgewicht en betrouwbaarheid van de avionische apparatuur voor displaymodules.

(4) Instrumenten voor het verkennen van diepzeegebieden
De module bereikt een opslagtolerantie van -30 °C door middel van een speciaal verpakkingsproces en kan worden gebruikt voor de in de cabine geplaatste display-eenheid van diepzee-exploratieapparatuur. The backlight system has been pressure tested (IP67 protection level customization option) to maintain brightness uniformity under high-pressure environments and accurately present sonar imaging and depth data.

(5) Slimme interactieve retailterminals
De doorgaans zwarte transmissiemodus zorgt voor een hoog contrast bij hoog omgevingslicht in winkelcentra, ondersteunt multi-touch aanpassing (optioneel geprojecteerde capacitieve of infraroodoplossingen),en is geschikt voor zelfbedieningsautomaten, virtuele montage spiegels en andere apparatuur om de gebruikersinteractie te verbeteren en de efficiëntie van de apparatuur in alle weersomstandigheden te verbeteren.

(6) Speciaal voertuigbesturingssysteem
Voor speciale voertuigen zoals mijnbouwtrucks en brandweervoertuigende module is antiseismisch ontworpen (geslaagd bij 5G-trillingstest) en heeft een stof- en oliebestendige oppervlaktebehandeling om een nauwkeurige aanraakslag te garanderen onder hobbelige wegomstandigheden;, realtime weergave van de bedrijfsomstandigheden van het voertuig en navigatie-informatie, en vermindering van de bedrijfsbelasting van de bestuurder.

Chenghao Optoelectronics levert diepgaande aanpassingsdiensten voor bovenstaande scenario's, van optische aanpassing, interface-definitie tot structurele versterking,om de prestatievoordelen van CH121WX01A op het onderverdeelde gebied te waarborgen en klanten te helpen gedifferentieerde eindproducten te maken.

Ondersteuning en diensten:

CH121WX01A is een hoogwaardige LCD-displaymodule ontwikkeld en geproduceerd door Chenghao Optoelectronic, die klanten uitgebreide ondersteuning en diensten biedt.productie en verkoop, Chenghao Optoelectronic is toegewijd aan het leveren van klanten met professionele display oplossingen.We bieden een verscheidenheid aan ondersteuning en diensten om de beste prestaties te garanderen in verschillende toepassingsscenario's.

Allereerst ondersteunt CH121WX01A steekproeftestdiensten en kunnen klanten door steekproeftesting controleren of de prestaties van het product aan de projectvereisten voldoen.We bieden flexibele aanpassingsdiensten., en klanten kunnen de module aanpassen aan specifieke projectvereisten, zoals het wijzigen van de FPC-vorm en -structuur, het aanpassen van de achterlichthelderheid, het definiëren van de LCD-interface,en het ontwerpen van een aangepast touch panelDeze zeer flexibele aanpassingsmogelijkheid zorgt ervoor dat het product zich perfect kan aanpassen aan de toepassingsomgeving van de klant.

Wat betreft de technische ondersteuning is ons professionele team in staat om klanten een volledig scala aan technische begeleiding en naverkoopdiensten te bieden.Het maakt niet uit welke problemen klanten ondervinden tijdens het gebruik, kan ons team tijdig reageren en oplossingen bieden.CH121WX01A voldoet strikt aan de ISO9001 kwaliteitsmanagementsysteem en ISO14001 milieumanagementsysteem normen om hoge kwaliteit en betrouwbaarheid van de producten in alle aspecten van het ontwerp te garanderen, productie en naverkoop.

CH121WX01A heeft een breed scala aan toepassingen, waaronder industriële besturing, slimme woning, medische apparatuur, kunstmatige intelligentie, IoT-apparaten en automobieltoepassingen.Of het nu gaat om een gestandaardiseerd product of een op maat gemaakte oplossing, Chenghao Optoelectronic streeft ernaar om klanten efficiënte en betrouwbare ondersteuning en diensten te bieden om klanten te helpen hun projectdoelen te bereiken.

Vragen:

V: Wat is het modelnummer van het TFT-LCD-schermproduct?

A: Het modelnummer van het TFT-LCD-display is CH121WX01A.

V: Welke certificeringen heeft het TFT-LCD-schermproduct?

A: Het TFT-LCD-displayproduct is gecertificeerd met CE, RoHS

V: Wat is de minimale orderhoeveelheid voor het TFT-LCD-displayproduct?

A: De minimale bestelhoeveelheid voor het TFT-LCD-displayproduct is 100 stuks.

V: Wat zijn de verpakkingsgegevens van het TFT-LCD-displayproduct?

A: Alle producten zijn op de juiste manier verpakt om ze veilig te houden. Voor kleine producten gebruiken we Tray + Carton, voor grotere producten gebruiken we Foam Slot + Carton.We ontwerpen ook verpakkingen volgens de eisen van de klant.

V: Wat is de levertijd voor het TFT-LCD-schermproduct?

A: De levertijd voor het TFT-LCD-displayproduct is 3 tot 7 dagen.

V: Wat zijn de aanvaarde betalingsvoorwaarden voor het TFT-LCD-schermproduct?

A: De aanvaarde betalingsvoorwaarden voor het TFT-LCD-displayproduct zijn T/T, AliPay en PayPal.

V: Wat is de leveringscapaciteit van het TFT-LCD-displayproduct?

A: De leveringscapaciteit van het TFT-LCD-displayproduct is 50000000 stuks per maand.
