800x480 pixels 7 inch capacitieve touchscreen Perfect voor Smart Home -30 80C

Productbeschrijving:

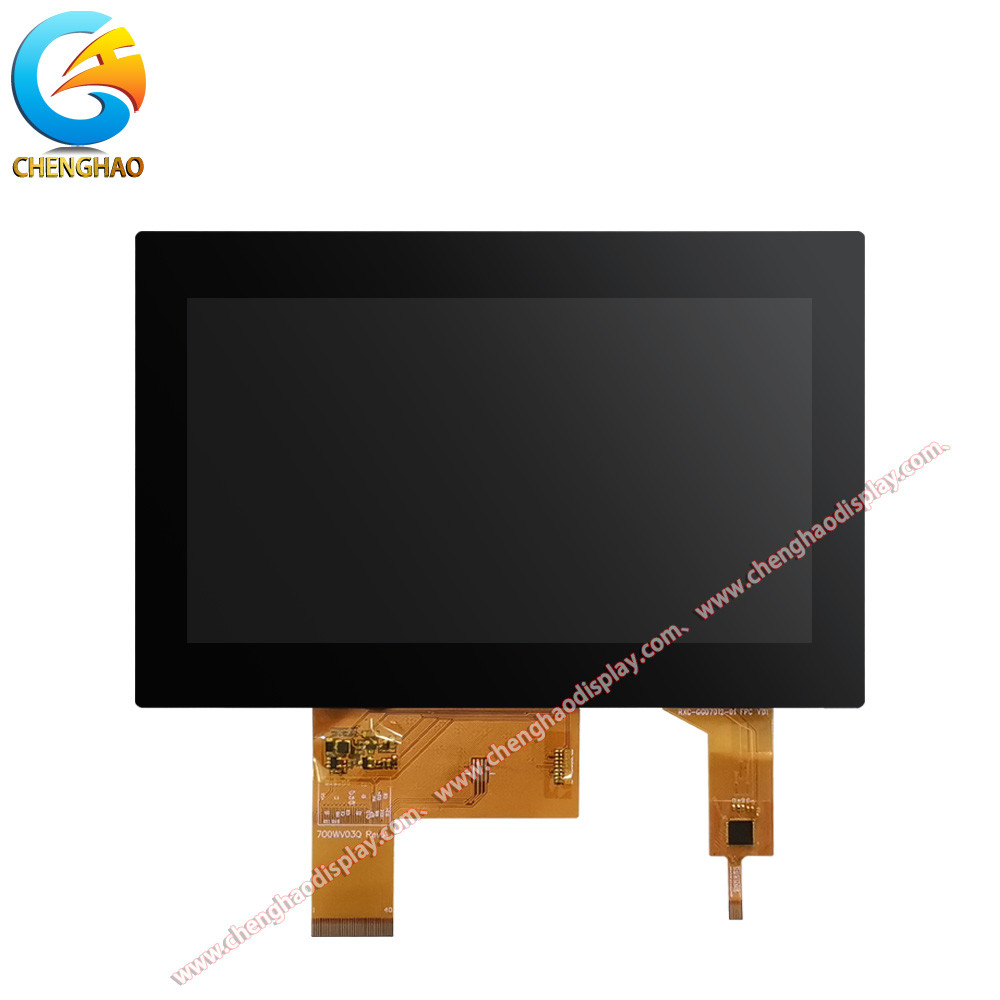

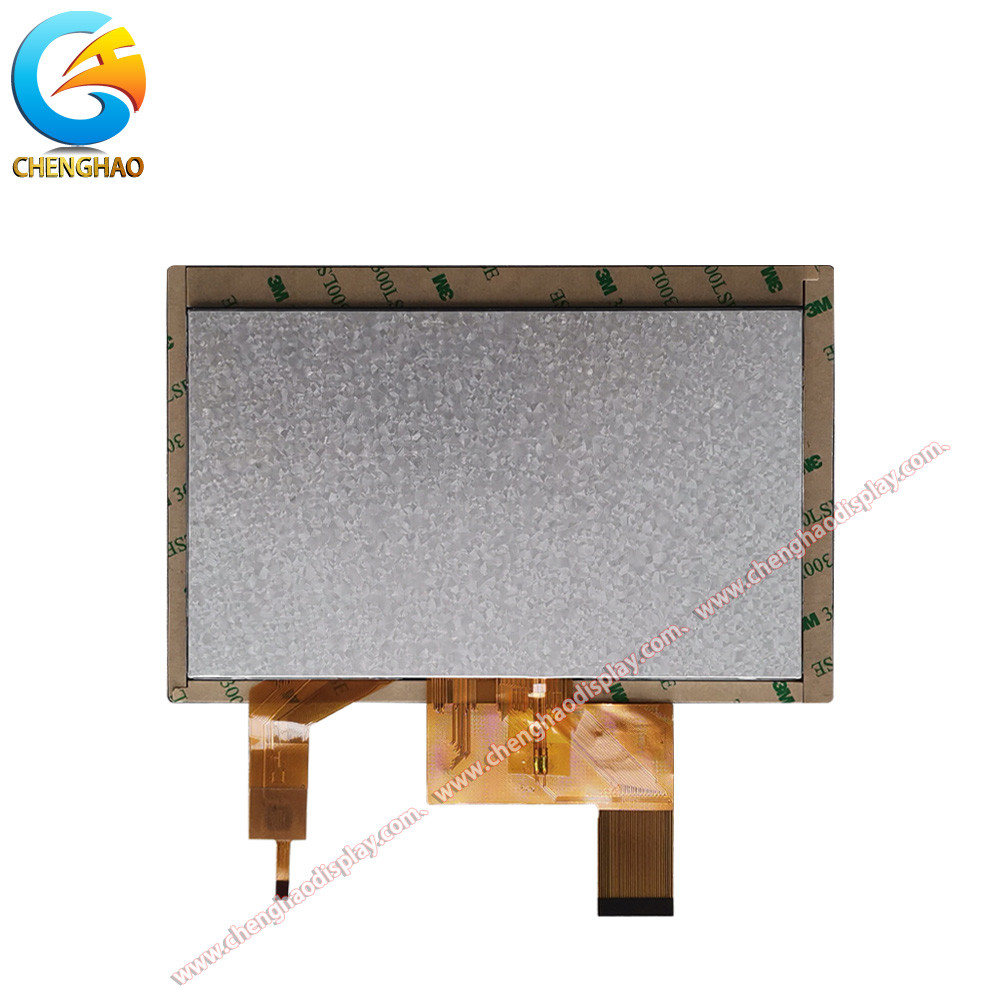

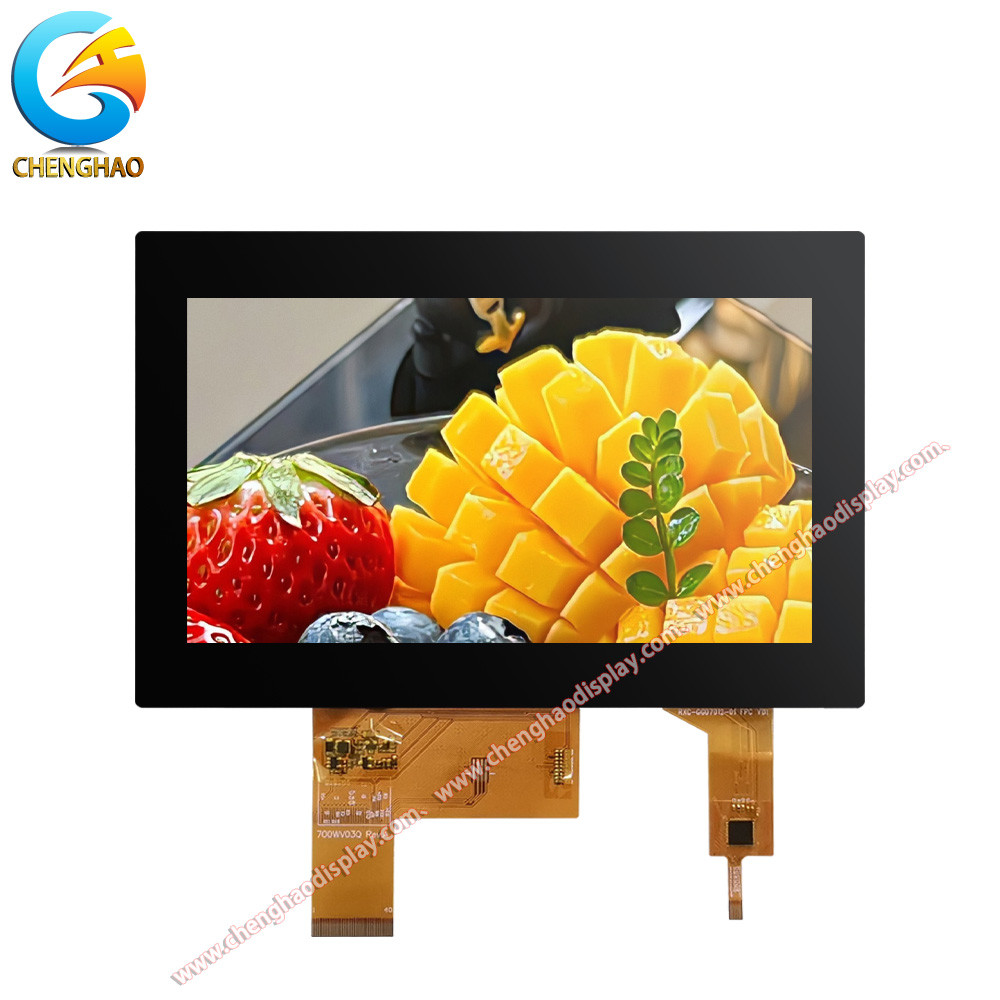

		De CH700WV03A-CTBA is een uitstekende 7-inch capacitieve touch LCD-displaymodule die is ontworpen om aan diverse toepassingsbehoeften te voldoen.De module combineert geavanceerde displaytechnologie met flexibele functies voor gebruikersinteractieDe belangrijkste kenmerken zijn hoge resolutie, een breed temperatuurbereik en een uitstekende reactiesnelheid.die het in staat stellen een uitstekende visuele ervaring te bieden in verschillende omgevingen. Allereerst heeft de CH700WV03A-CTBA een resolutie van 800x480, waarmee duidelijke en delicate beelden kunnen worden weergegeven.Deze hoge resolutie zorgt ervoor dat gebruikers in verschillende toepassingsscenario's nauwkeurige en rijke visuele informatie kunnen krijgenOf het nu gaat om industriële automatisering, slimme huishoudens of medische apparatuur, deze module kan de leesbaarheid van informatie en het gebruiksgemak effectief verbeteren.
De module maakt gebruik van capacitieve touchtechnologie en ondersteunt multi-touch, waardoor gebruikers intuïtief en flexibel met het apparaat kunnen communiceren.De zeer korte aanraakresponstijd zorgt voor een soepele en onmiddellijke werking, geschikt voor toepassingsscenario's die een snelle respons vereisen, zoals gamingapparatuur en interactieve displays.het scherm levendiger te maken en gebruikers een goede ervaring te bieden onder verschillende lichtomstandigheden.
Het ontwerp van de CH700WV03A-CTBA houdt ook volledig rekening met de aanpassingsvermogen van het milieu.speciaal geschikt voor industriële omgevingen en buitentoepassingen. Bovendien is het dunne en lichte ontwerp van CH700WV03A-CTBA een van de belangrijkste voordelen.Dit compacte ontwerp bespaart niet alleen ruimteHet uiterlijk en de structuur zijn ook zorgvuldig ontworpen om een goede duurzaamheid en betrouwbaarheid op lange termijn te garanderen. Wat de kwaliteit betreft, is CH700WV03A-CTBA aan strenge kwaliteitscontroles onderworpen en voldoet het aan internationale normen om ervoor te zorgen dat het product aan hoge kwaliteitseisen voldoet wanneer het de fabriek verlaat.Chenghao Optoelectronics is toegewijd aan het leveren van kwalitatief hoogwaardige after-sales service om klanten te helpen bij het oplossen van verschillende problemen tijdens het gebruik en ervoor te zorgen dat klanten het zonder zorgen kunnen gebruiken.

Kenmerken:

1. Display-modus en kleurenprestaties: TN/transflectieve/normaal witte display-modus wordt aangenomen, ondersteunt 16,7M echt kleurendisplay, met hoge kleursaturatie en nauwkeurige herstelling,het voldoen aan diverse visuele behoeften.
2Resolutie en helderheidsparameters: met een resolutie van 800×480 pixels en een helderheid van 300 cd/m2 houdt het rekening met zowel de helderheid van het scherm als de basisaanpassingsvermogen voor de omgeving,en geschikt is voor gebruik in conventionele verlichtingsscènes.
3Aanraakprestaties:
(1) Uitgerust met 0,7 mm dik aanraakglas, lichtdoorlaatbaarheid ≥ 87%, de aanraakoperatie is gevoelig en heeft geen invloed op het visuele effect;
(2) De hardheid van het glas bereikt 6H, waardoor het slijtvast en krabbenbestendig is en langdurig stabiel blijft.
(3) Het heeft een capacitieve touch panel, ondersteunt I2C-interface en heeft een werkspanningsbereik van 2,8 V tot 3,3 V, met een sterke compatibiliteit.
4. Structurele opzet:
(1) De module heeft een afmeting van 180 × 119 × 5,27 mm, is licht, dun en compact en kan gemakkelijk in verschillende apparaten worden geïntegreerd.
(2) Het zichtbare gebied is 164,9 × 100 mm, met een groot effectief weergavegebied dat geschikt is voor de weergavevereisten in meerdere scenario's;
(3) Het is samengesteld uit onderdelen zoals TFT-LCD-paneel, touchpaneel, driver IC, achterlicht en FPC, en het modulaire ontwerp van de structuur is handig voor onderhoud en upgrade.
5- Interface en compatibiliteit: Het maakt gebruik van RGB vloeibare kristallen interface, ondersteunt gestandaardiseerde signaaloverdracht, past zich aan de reguliere besturingssystemen,en vereenvoudigt het proces van integratie van apparatuur.
6- Aanpassingsvermogen tegen het milieu:
(1) Het werktemperatuurbereik is -20~+70°C en de opslagtemperatuur is -30~+80°C.Het kan zich aanpassen aan grote temperatuuromgevingen en kan worden gebruikt in complexe scenario's zoals industrie en voertuigen;
(2) De doorlaatbaarheid van het aanraakglas wordt gecombineerd met het warmteafvoerontwerp van de module om een stabiele werking in hoge en lage temperatuuromgevingen te garanderen.
7. Aanpassingsmogelijkheid: Ondersteunt FPC-vorm- en structuurwijziging, achterlichthelderheid aanpassing, LCD-interface-definitie en aanpassingen van het touchpaneel,Flexibel aanpassend aan de persoonlijke behoeften van de klant.
8Certificering en kwaliteitsborging: de productie volgt het kwaliteitsmanagementsysteem ISO9001 en het milieumanagementsysteem ISO14001,en strenge tests worden uitgevoerd van grondstoffen tot eindproducten om de betrouwbaarheid en milieubeschermingsnormen te waarborgen.

Technische parameters:

Toepassingen:

Met zijn precieze parameterontwerp en stabiele prestaties kan CH700WV03A-CTBA op grote schaal worden aangepast aan meerdere gebieden, zoals industrie, consumentenelektronica, automotive en medische,en worden de belangrijkste display en interactieve component van verschillende apparatenHieronder volgt een specifiek toepassingsscenario en een voordelenanalyse:

Industriële besturings- en automatiseringsapparatuur
In de industrie kan CH700WV03A-CTBA worden gebruikt als kerndisplaymodule van de mens-machine-interface (HMI).De ** 800×480 pixel resolutie** en de ** 300 cd/m2 helderheid** zorgen ervoor dat de apparatuur, kan de informatie over het storingalarm en de bedieningsgids duidelijk worden weergegeven in conventionele verlichtingsomgevingen zoals werkplaatsen en controlekamers.
1Typische toepassingen:
(1) Bedieningspaneel van CNC-gereedschapsmachines: real-time weergave van de verwerkingsvooruitgang, coördinategevens, enz., met ondersteuning van capacitieve aanraking voor snelle aanpassing van parameters;
(2) Industrial Internet of Things (IIoT) gateway device: geïntegreerde temperatuur-, vochtigheids-, energieverbruik- en andere gegevensbewakingsinterfaces, lokale interactie via I2C touch interface;
(3) Geautomatiseerde productielijnconsole: gecombineerd met RGB-interface en PLC-besturingssysteem, realtime synchronisatie van de status van de productielijn, verbetering van de werking en onderhoudsdoeltreffendheid.
2- Belangrijkste voordelen:
(1) Breed temperatuuraanpassingsvermogen: -20°C tot +70°C, bestand tegen temperatuurschommelingen in industriële omgevingen;
(2) Structurele duurzaamheid: 6H hardheid aanraakglas en modulair ontwerp, antivibratie, antistof, geschikt voor langdurige werking onder moeilijke werkomstandigheden.

Intelligente huishoudelijke en gebouwsautomatisering
In het slimme thuis scenario kan deze module worden gebruikt als een slimme centrale besturingsscherm of apparaat terminal display om gecentraliseerd beheer en visuele interactie van huishoudelijke apparaten te bereiken.
1Typische toepassingen:
(1) Smart home control panel: geïntegreerde interfaces voor verlichting, airconditioning en beveiligingssystemen, schakeling van de scène-modus via aanraking;
(2) Smart home appliance display: interface voor het weergeven van parameters en het selecteren van functies van apparatuur zoals ovens en wasmachines, met ondersteuning van grafische bedieningsinstructies;
(3) Intercomsysteem van gebouwen: als scherm voor eenheidsdeursystemen of binnenuitbreidingen geeft het beelden van bezoekers, toegangscontrolestatus en andere informatie weer.
2- Belangrijkste voordelen:
(1) Lichte vormgeving: compacte afmetingen van 180×119×5,27 mm, gemakkelijk in de muur of in het lichaam van het apparaat te plaatsen, waardoor ruimte wordt bespaard;
(2) Lage stroomverbruik: de werkspanning van het touchpaneel is 2,8 V-3,3 V, geschikt voor apparaten op batterij en verlengt de levensduur van de batterij van smart home-terminals.

Elektronica en mobiele apparaten voor voertuigen
De stabiliteit en aanpassingsvermogen van de CH700WV03A-CTBA maken hem een ideale keuze voor voertuigmonitors, met name voor begeleid rijden en voertuigentertainmentsystemen.
1Typische toepassingen:
(1) Autonavigatiesysteem: kaartpad, realtime verkeersinformatie, capacitieve touch ondersteunt gebaarzoomen en locatiezoek;
(2) Auto-audio- en videosystemen: afspelen van video- en audiolisten en bereiken van een hoge beeldkwaliteit met RGB-interface;
(3) Instrumentenpaneel van machines: zoals een monitor voor de staat van de heftruck en de graafmachine, met belangrijke gegevens zoals het olieniveau en de snelheid.
2- Belangrijkste voordelen:
(1) Anti-interferentievermogen: door middel van EMC-elektromagnetische compatibiliteitsontwerp, verminderen van de impact van signaalinterferentie op het scherm in de voertuigomgeving;
(2) Kenmerken van de brede kijkhoek: hoewel de kijkhoekparameter 12 is (kan een specifieke kijkhoekcode zijn),de TN-modus heeft een snelle reactiesnelheid en is geschikt voor dynamische beeldweergave.

Medische apparatuur en instrumenten
Op het gebied van medische en precisie-instrumenten kan deze module voldoen aan de hoge eisen van professionele scenario's voor beeldschermnauwkeurigheid en betrouwbaarheid.
1Typische toepassingen:
(1) Medische monitoren: real-time weergave van vitale functies zoals hartslag en bloedzuurstof, en de touch interface ondersteunt medisch personeel om snel monitoringsparameters in te stellen;
(2) Draagbare diagnostische apparatuur: kleine beeldschermen zoals echografieapparaten geven duidelijk beelddetails weer en helpen bij de diagnose ter plaatse;
(3) Laboratorium-analysesystemen: Toon experimentele procedures, datacurves en operationele instructies en ondersteunt het schakelen van meertalige interface.
2- Belangrijkste voordelen:
(1) Kleurnauwkeurigheid: 16,7 M waar kleurenweergave voldoet aan de vereisten van medische afbeeldingen voor een hoge kleurenprecisie;
(2) Makkelijk te reinigen: Het gladde glasoppervlak kan snel worden ontsmet en voldoet aan de hygiënevoorschriften van de medische omgeving.

Elektronica voor bedrijven en consumenten
In commerciële scenario's kan CH700WV03A-CTBA worden gebruikt als een lichtgewicht displayterminal om bedrijven te helpen de service-efficiëntie en de gebruikerservaring te verbeteren.
1Typische toepassingen:
(1) Retail POS-systeem: weergave van ordergegevens, betalingsbedrag en promotiegegevens, touch-operatie ondersteunt snelle kassa;
(2) Zelfbedieningsterminals: zoals wachtrijmachines en informatie-informatie-machines, voorzien van een grafische begeleidingsinterface om de druk van handmatig bedienen te verminderen;
(3) Elektronische prijslabels en winkelplanken: dynamische actualisatie van de prijzen van de producten, de voorraad en de promotieactiviteiten om de flexibiliteit van de winkel te verbeteren.
2- Belangrijkste voordelen:
(1) Lage kosten en hoge efficiëntie: fabriek direct leveringsmodel vermindert de inkoopkosten, gestandaardiseerde RGB-interface verkort de ontwikkeling cyclus;
(2) Flexible aanpassingsmogelijkheden: ondersteuning van FPC-structurematigering en achtergrondverlichting, aanpassing aan commerciële apparatuur van verschillende grootte en installatiemethoden.
