Lcd-scherm met lange streep van 1920x480 8 inch MIPI-interface IPS TFT-scherm

Productbeschrijving:

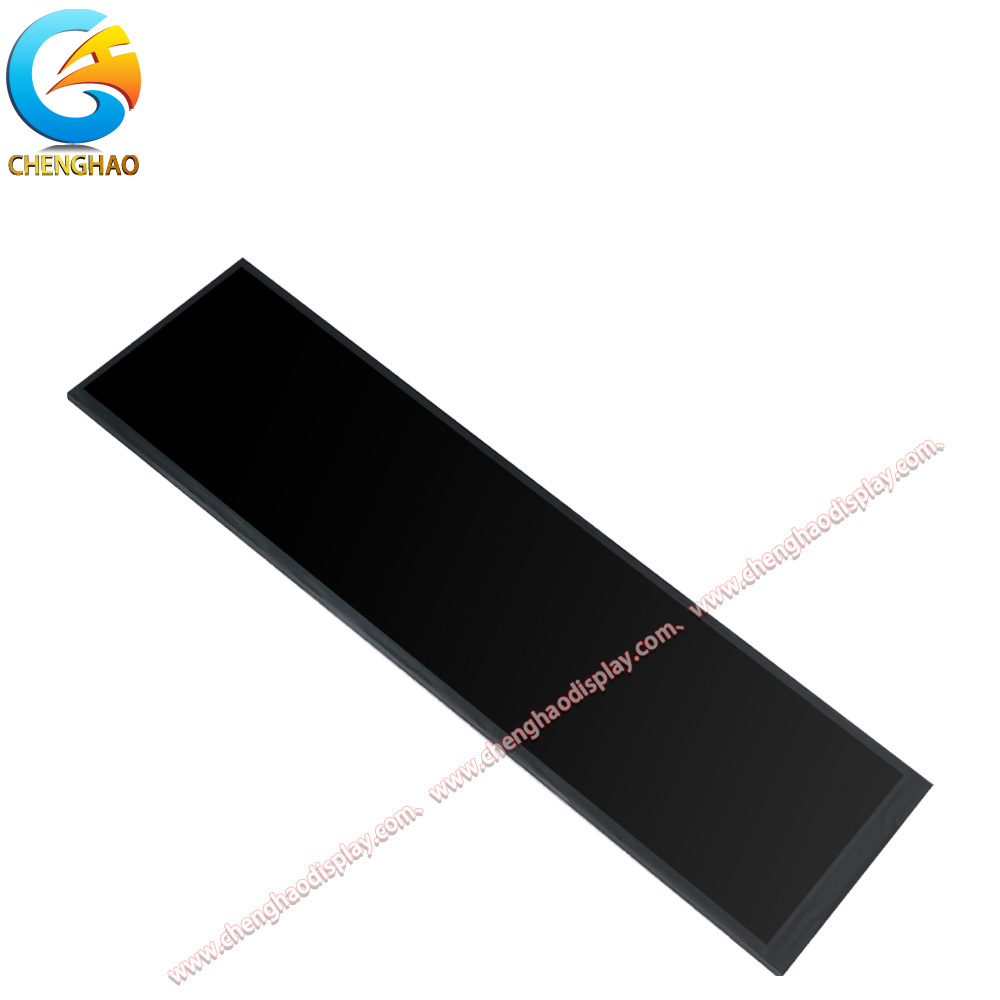

De CH880FH01A, een gespecialiseerde 8-inch lange strip tft lcd-module vervaardigd door Chenghao Optoelectronic, is ontworpen om te voldoen aan de weergavebehoeften van apparaten waar de ruimte beperkt is, maar visuele helderheid en betrouwbaarheid onmisbaar zijn. Deze module onderscheidt zich in de markt door zijn vermogen om in smalle installatieruimtes te passen en toch hoogwaardige weergavefuncties te leveren, waardoor het een ideale keuze is voor klanten in verschillende industrieën die zowel praktische bruikbaarheid als kwaliteit zoeken.​

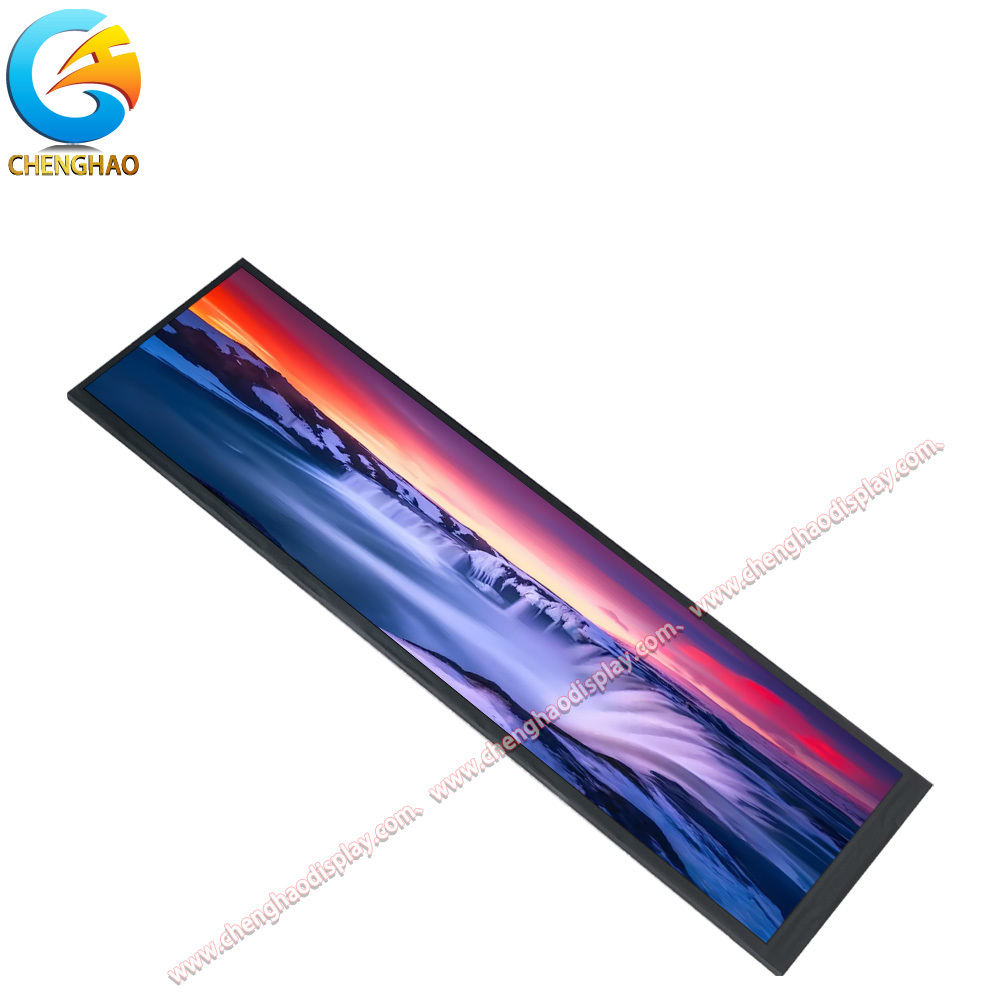

Met een afmeting van 231,3 x 64,3 mm in totaal, heeft de module een zichtbaar gebied van 219,48 x 55,32 mm en een actief gebied van 218,88 x 54,72 mm - afmetingen die het mogelijk maken om naadloos te integreren in apparaten zoals smalle industriële controllers en compacte smart home hubs zonder in te leveren op weergave-ruimte. Structureel gezien is het een complete color active matrix TFT LCD-assemblage, die een hoogwaardig TFT LCD-paneel, precieze driver-IC's, een uniforme achtergrondverlichting en een flexibele FPC combineert.  Op het gebied van weergavemogelijkheden blinkt de 8-inch lange strip tft lcd-module uit in het leveren van heldere en levendige beelden. Het maakt gebruik van een IPS/transmissieve/normaal zwarte weergavemodus, die niet alleen brede kijkhoeken van 80/80/80/80 graden biedt, maar er ook voor zorgt dat kleuren waar blijven en de helderheid consistent blijft vanuit elke kijkpositie - cruciaal voor scenario's waar meerdere gebruikers tegelijkertijd toegang tot het scherm nodig hebben.

Met een resolutie van 480x1920 pixels en ondersteuning voor 16M kleuren, kan het gedetailleerde tekst, complexe graphics en dynamische content weergeven met uitzonderlijke helderheid, terwijl de helderheid van 500 cd/m² leesbaarheid garandeert in zowel goed verlichte als matig donkere omgevingen.​ De module beschikt ook over een sterke omgevingsaanpassing, die betrouwbaar werkt binnen een temperatuurbereik van -20 ~ +70 ℃ en opslagtemperaturen van -30 ~ +80 ℃ tolereert. Dit maakt het geschikt voor gebruik in omgevingen met fluctuerende temperaturen, van koude industriële magazijnen tot warme binnenruimtes. Bovendien biedt de CH880FH01A, met een groothandelsmodel (MOQ van 100 stuks), ondersteuning voor samples en aanpassingsopties, flexibiliteit om te voldoen aan de diverse behoeften van klanten, of ze zich nu in de R&D-fase bevinden of grootschalige productie vereisen.

Kenmerken:

(1) Geoptimaliseerde afmetingsverhouding voor smalle ruimtes: Met een modulegrootte van 231,3 x 64,3 mm en een actief gebied van 218,88 x 54,72 mm zorgt de langwerpige beeldverhouding voor maximale weergavedekking in slanke apparaatpanelen (bijv. smalle industriële controllers), waardoor het probleem van "verspilde randruimte" van traditionele vierkante modules wordt vermeden.​

(2) Gebruiksvriendelijk visueel ontwerp voor meerdere gebruikers: De IPS/transmissieve/normaal zwarte modus, gecombineerd met kijkhoeken van 80/80/80/80 en 16M kleurnauwkeurigheid, elimineert visuele verschillen tussen voor- en zijaanzichten - ideaal voor scenario's waar meerdere gebruikers (zoals werkplaatspersoneel of bewoners) het scherm tegelijkertijd controleren.​

(3) Bescherming met dubbel temperatuurbereik: Naast de ondersteuning van -20~+70℃ operationeel gebruik, tolereert het -30~+80℃ opslagcondities, waardoor prestatievermindering door extreme temperatuurveranderingen tijdens transport of magazijnopslag wordt voorkomen.​

(4) Flexibele ondersteuning van R&D tot productie: Naast een MOQ van 100 stuks voor groothandel, biedt het sample-voorziening voor R&D-testen en aanpassingsopties (bijv. FPC-aanpassingen), waardoor de kloof tussen kleine proefbehoeften en grootschalige productievraag wordt overbrugd.

Technische parameters:

Kijkrichting	80/80/80/80
Interface	MIPI
Actief gebied	218,88 x 54,72 mm
Kleur	16M
Resolutie	480x1920 pixels
Schermhelderheid	500 Cd/m2
Weergavegebied	219,48 x 55,32 mm
Bedrijfstemperatuur	-20 ~ +70℃
Afmetingen	231,3 x 64,3 x 4,8 mm
Contrast	800:1

Aanpassing:

Als professionele fabrikant van TFT LCD-reserveonderdelen richt Chenghao Optoelectronic zich op het leveren van gerichte aanpassingsdiensten voor de CH880FH01A 8-inch lange strip TFT LCD-module (een reserveonderdeel, geen eindproduct). Alle aanpassingsinhoud draait om het optimaliseren van de aanpasbaarheid van de module aan de assemblage van downstream-apparaten, waarbij functionele parameters, structurele details en aanraakgerelateerde upgrades worden behandeld, terwijl ervoor wordt gezorgd dat de aangepaste module de stabiliteit en compatibiliteit behoudt die vereist zijn voor de integratie van reserveonderdelen.​
1. TFT LCD Functionele Parameter Aanpassing​
Om te voldoen aan de operationele vereisten van verschillende downstream-apparaten, worden functionele parameter aanpassingen aangeboden voor de TFT LCD-kerncomponent. Op het gebied van helderheidsaanpassing kan de standaard helderheid van 500 cd/m² worden aangepast binnen het bereik van 200~800 cd/m² - lagere helderheid (200~300 cd/m²) voor energiezuinige smart home control reserveonderdelen, en hogere helderheid (600~800 cd/m²) voor outdoor IoT-apparaat reserveonderdelen die anti-glare prestaties nodig hebben. Voor interface type aanpassing kan de standaard MIPI-interface worden gewijzigd in SPI- of parallelle interfaces, aangepast aan de compatibiliteitsbehoeften van het besturingssysteem van oudere industriële apparatuur of gespecialiseerde instrumentatie, waardoor klanten niet langer andere reserveonderdelen in het apparaat hoeven te vervangen.​
2. FPC Vorm & Structuur Aanpassing​

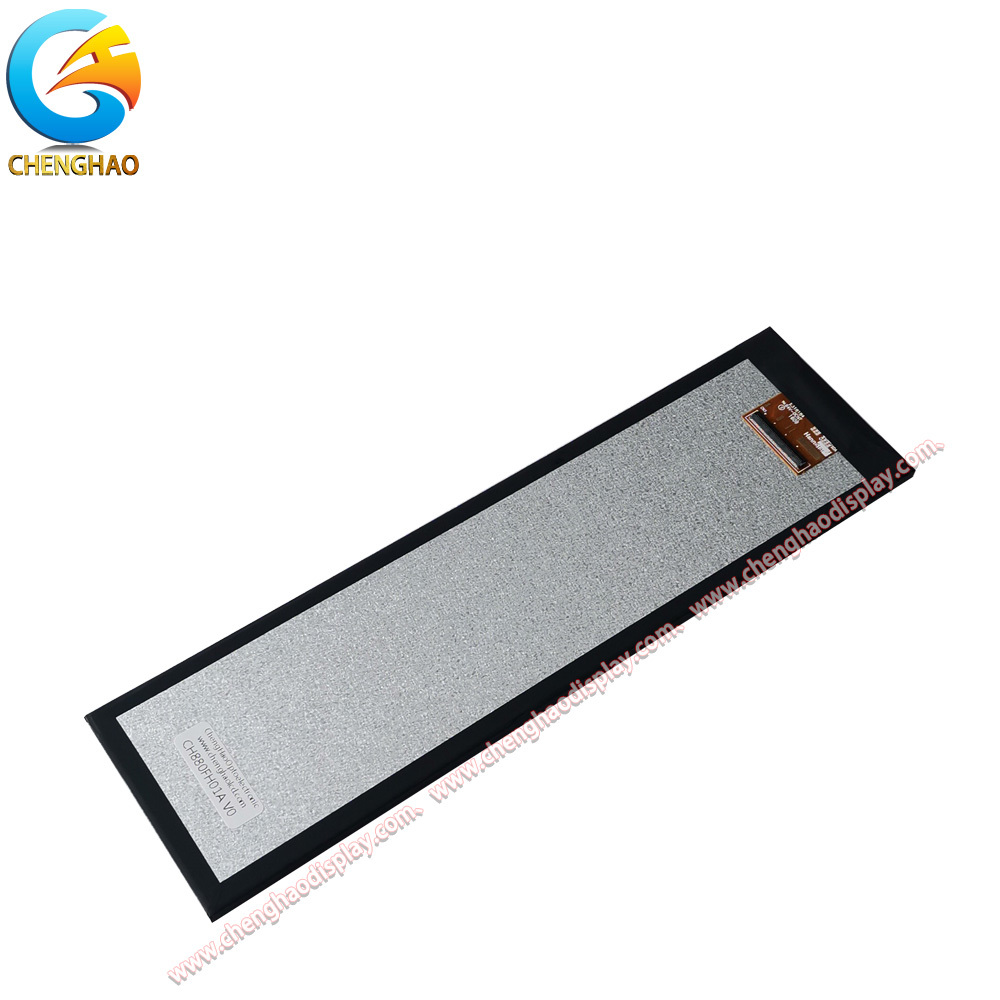

Als een belangrijke verbindingscomponent van de TFT LCD-module (reserveonderdeel), zijn de vorm en structuur van de FPC volledig aanpasbaar om te passen in de interne assemblageruimte van downstream-apparaten. Vormaanpassing omvat het trimmen van de FPC in L-vormige, U-vormige of onregelmatige vormen, waardoor conflicten met andere reserveonderdelen (zoals condensatoren en weerstanden) in het apparaat tijdens de installatie worden vermeden. Structuuraanpassing omvat het aanpassen van de dikte van de FPC (van 0,2 mm tot 0,5 mm) en het aantal/de positie van pinnen - bijvoorbeeld het verhogen van 2~4 signaalpinnen voor apparaten die extra gegevensoverdracht nodig hebben, of het verkorten van de FPC-lengte met 10~30 mm om in compacte apparaatinterieurs te passen. Alle aangepaste FPC's behouden dezelfde signaaloverdrachtprestaties als de standaardversie om een stabiele integratie met andere reserveonderdelen te garanderen.​
3. Scherm Anti-Glare & Anti-Reflectie Aanpassing​
Om de bruikbaarheid van de module in verschillende verlichtingsomgevingen te verbeteren (als reserveonderdeel voor apparaatassemblage), wordt anti-glare (AG) coating aanpassing aangeboden voor het schermoppervlak. Een matte AG-coating wordt aangebracht op het LCD-paneel, waardoor de lichtreflectie met 60%~80% wordt verminderd in vergelijking met het standaardscherm, waardoor het geschikt is voor reserveonderdelen van apparaten die worden gebruikt in heldere scenario's (zoals industriële werkplaatsapparatuur of outdoor IoT-terminals). Voor klanten met hogere anti-reflectiebehoeften kan een optionele dubbellaagse anti-glare + anti-reflectie (AR) coating worden toegevoegd, waardoor de schittering in direct zonlicht verder wordt geminimaliseerd, waardoor heldere weergave-effecten worden gegarandeerd zonder de dikte van de module of de assemblage met andere reserveonderdelen te beïnvloeden.​
4. Aanraakfunctie Installatie Aanpassing​
Voor downstream-apparaten die aanraakbediening vereisen, kan de CH880FH01A (als TFT LCD-reserveonderdeel) worden geüpgraded met aanraakfunctie-installatie - door een capacitief aanraakpaneel (CTP) op het TFT LCD-oppervlak te integreren. De aanraakfunctie ondersteunt 5-punts gelijktijdige aanraking, met een reactietijd van ≤10ms, die voldoet aan de bedieningsbehoeften van smart home bedieningspanelen, medische apparatuur of industriële besturingsapparaten. Tijdens de installatie wordt de aanraakmodule bevestigd als een onafhankelijke reserveonderdeelcomponent, waardoor deze de originele TFT LCD-structuur niet beschadigt en gemakkelijk met de module in het downstream-apparaat kan worden geassembleerd.​
5. Aanraakpaneel Ontwerp Aanpassing​
Voor klanten die gepersonaliseerde aanraakbedieningservaringen nodig hebben, wordt aanraakpaneelontwerp aanpassing aangeboden (passend bij de aanraakfunctie die is geïnstalleerd op het TFT LCD-reserveonderdeel). Dit omvat maatwerk - het aanpassen van het actieve gebied van het aanraakpaneel om overeen te stemmen met het actieve weergavegebied van 218,88 x 54,72 mm van de CH880FH01A, of het iets te verkleinen om te passen bij het ontwerp van de rand van het apparaat. Oppervlaktebehandeling aanpassing omvat anti-vingerafdruk (AF) coating (om vlekken op vaak aangeraakte panelen te verminderen) of anti-kras harde coating (met een hardheid van 3H~6H, geschikt voor industriële apparatuur reserveonderdelen die gevoelig zijn voor slijtage). Bovendien kan het randontwerp van het aanraakpaneel worden aangepast naar afgeronde randen (radius 1~3 mm) om te passen bij de algehele assemblage-esthetiek van het apparaat, waardoor het aanraakpaneel (als reserveonderdeelcomponent) naadloos integreert met de TFT LCD-module en het downstream-apparaat.

FAQ:

V: Wat is de merknaam van dit TFT LCD-scherm?

A: De merknaam is Chenghao Optoelectronic.

V: Wat is het modelnummer van dit TFT LCD-scherm?

A: Het modelnummer is CH800FH01A.

V: Waar wordt dit TFT LCD-scherm geproduceerd?

A: Dit product is gemaakt in China, specifiek in Shenzhen.

V: Welke certificeringen heeft dit TFT LCD-scherm?

A: Dit TFT LCD-scherm is gecertificeerd met CE, ISO9001, RoHS en SGS.

V: Wat zijn de geaccepteerde betalingsvoorwaarden voor de aankoop van dit TFT LCD-scherm?

A: De geaccepteerde betalingsvoorwaarden zijn T/T, AliPay en PayPal.
