10.1 inch HDMI LCD Display 1280x800 IPS TFT Module Ondersteuning Windows,Linux,Raspberry Pi,Mac OS System

Productbeschrijving:

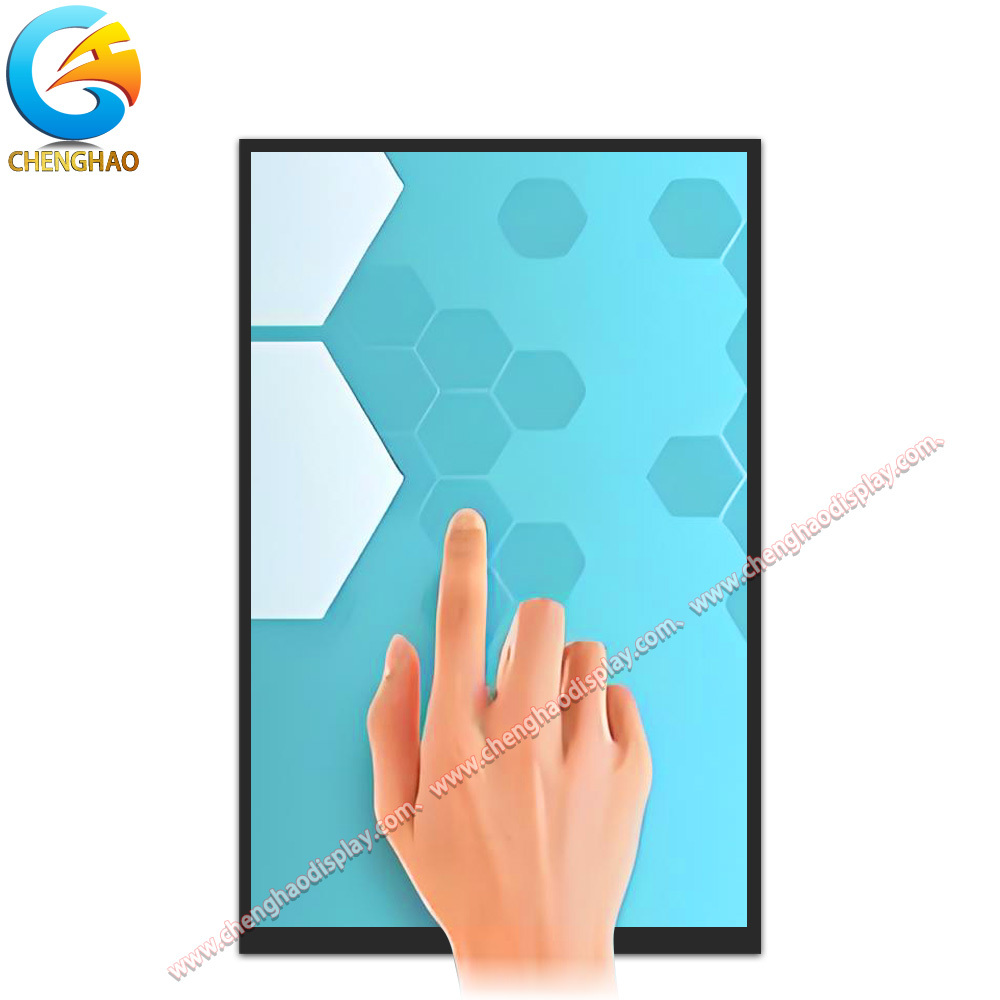

De CH101WX05C-CT is een 10,1-inch TFT LCD-schermmodule die voldoet aan diverse toepassingsbehoeften met zijn evenwichtige combinatie van grootte, resolutie en interface-opties. Met een resolutie van 800x1280 pixels levert hij heldere en gedetailleerde beelden die geschikt zijn voor industriële, medische en consumentenelektronica-toepassingen. IPS-paneeltechnologie zorgt voor een brede kijkhoek van 80 graden horizontaal en verticaal, waardoor consistente kleuren en contrast behouden blijven, zelfs bij zijdelingse weergave. De module integreert een duurzaam 1,1 mm dik glazen capacitief touchscreen, gevoed via USB (DC 5V), en ondersteunt vijfpunts aanraakdetectie. Het scherm maakt gebruik van witte LED-achtergrondverlichting met een helderheid van 300 cd/m², geschikt voor binnenshuis, waarbij helderheid en stroomverbruik in evenwicht worden gebracht.

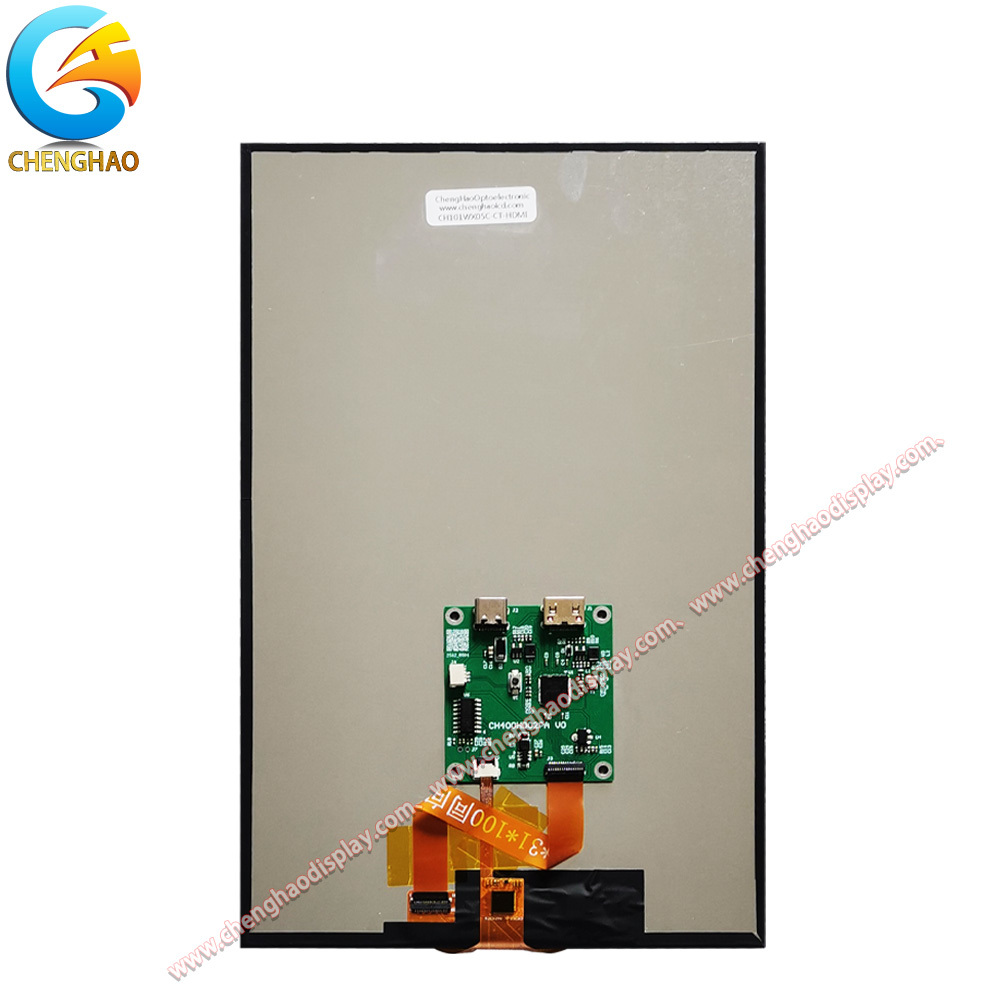

		De CH101WX05C-CT is uitgerust met een 46×50×5mm HDMI-interfacekaart voor eenvoudige aansluiting op moderne digitale apparaten en embedded systemen, en ondersteunt direct gebruik op platforms zoals Windows, Linux, macOS en Raspberry Pi. Met een afmeting van 143,4 mm × 228,9 mm met een totale dikte van 4,45 mm (inclusief PCBA en componenten), is hij geschikt voor toepassingen die een slanke en lichtgewicht schermoplossing vereisen. De modulestructuur omvat een glassensor, SCA en een schuimbufferlaag om duurzaamheid en aanraakgevoeligheid te garanderen. Het robuuste ontwerp ondersteunt stabiele prestaties over een breed temperatuurbereik, waardoor hij geschikt is voor industriële besturing, slimme huizen, medische apparaten en automobieltoepassingen.

Over het algemeen brengt de CH101WX05C-CT prestaties, veelzijdigheid en integratiegemak in evenwicht, waardoor het een praktische keuze is voor ontwikkelaars die op zoek zijn naar aanpasbare en betrouwbare TFT LCD-modules.

Kenmerken:

Geïntegreerde HDMI- en USB-interfaces
De CH101WX05C-CT-module beschikt over een HDMI-interface voor video-invoer en een USB-interface om het capacitieve aanraakscherm van stroom te voorzien. Deze combinatie maakt een eenvoudige aansluiting op verschillende apparaten en besturingssystemen mogelijk, zoals Windows, Linux, macOS en Raspberry Pi, waardoor de compatibiliteit wordt verbeterd en de systeemintegratie wordt vereenvoudigd.

Hoge helderheid met witte LED-achtergrondverlichting
Uitgerust met een witte LED-achtergrondverlichting, levert de module een luminantie van 300 cd/m². Dit helderheidsniveau zorgt voor een heldere zichtbaarheid in binnenomgevingen en behoudt tegelijkertijd de energie-efficiëntie, waardoor hij geschikt is voor een breed scala aan toepassingen.

Duurzame meerlaagse constructie
De schermmodule is opgebouwd uit meerdere lagen, waaronder een 1,1 mm dikke glazen lens, SCA (Spacer and Cover Adhesive), glassensor en schuimvulling. Dit gelaagde ontwerp verbetert de duurzaamheid van de module en behoudt een betrouwbare aanraakgevoeligheid tijdens gebruik.

Slank en compact ontwerp
Met een totale dikte van slechts 4,45 mm (inclusief PCBA en componenten) en buitenafmetingen van 143,4 mm bij 228,9 mm, biedt de CH101WX05C-CT een slanke en compacte vormfactor. Dit maakt hem ideaal voor integratie in apparaten met beperkte ruimte en toepassingen die een lichtgewicht schermoplossing vereisen.

Technische parameters:

Aanpassing:

De CH101WX05C-CT-schermmodule biedt uitgebreide aanpassingsopties die zijn afgestemd op specifieke projectvereisten binnen de TFT LCD-industrie. Het aanpassingsproces begint doorgaans met een gedetailleerd overleg om de unieke toepassingsbehoeften van de klant te begrijpen, inclusief de gewenste schermgrootte, resolutie, interfacetype, aanraakfunctionaliteit en omgevingsomstandigheden.

Een belangrijk aanpassingsaspect is het mechanische ontwerp. Klanten kunnen wijzigingen aanvragen aan de buitenafmetingen, dikte of montagegaten van de module om een naadloze integratie in hun productbehuizingen te garanderen. De dikte van de glazen lens of de totale module kan bijvoorbeeld worden aangepast aan slanke of compacte apparaatontwerpen. Deze flexibiliteit is cruciaal voor toepassingen in industriële bedieningspanelen, medische apparaten of dashboards in de auto waar ruimtegebrek vaak voorkomt.

Interface-aanpassing is een ander belangrijk gebied. Hoewel de standaard CH101WX05C-CT wordt geleverd met een HDMI-interface en een USB-gevoed capacitief aanraakscherm, kunnen klanten alternatieve interfaces nodig hebben, zoals MIPI, RGB of LVDS, om te passen bij hun hardware-ecosysteem. Chenghao Optoelectronic ondersteunt het herdefiniëren van de LCD- en aanraakscherminterfaces, waardoor compatibiliteit met verschillende controllerboards en besturingssystemen mogelijk is, wat de ontwikkelingstijd verkort en de systeemstabiliteit verbetert.

Aanpassingen van de achtergrondverlichting en helderheid zijn ook beschikbaar. De witte LED-achtergrondverlichting van de module met een standaard luminantie van 300 cd/m² kan worden aangepast naar hogere helderheidsniveaus voor buitenomgevingen of omgevingen met veel omgevingslicht, of gedimd voor energiebesparing in draagbare apparaten. Bovendien kunnen klanten functies specificeren zoals anti-reflectiecoatings of verbeteringen voor leesbaarheid in zonlicht om de zichtbaarheid onder uitdagende lichtomstandigheden te verbeteren.

Aanpassing van het aanraakscherm omvat opties voor verschillende aanraaktechnologieën, zoals capacitief of resistief, en het ontwerp van de aanraaksensor kan worden aangepast om enkele of multi-touch gebaren te ondersteunen. Aanraakscherminterfaces kunnen worden gewijzigd naar I2C, SPI of USB, afhankelijk van de eisen van de klant, waardoor een soepele integratie met het doelsysteem wordt gegarandeerd.

Tijdens het aanpassingsproces werkt Chenghao Optoelectronic nauw samen met klanten en biedt prototype-ontwikkeling en iteratieve tests om ervoor te zorgen dat het eindproduct voldoet aan alle functionele en esthetische specificaties. Deze one-stop-solution-aanpak - van ontwerp en prototyping tot massaproductie - stelt klanten in staat om een volledig op maat gemaakte TFT LCD-module te ontvangen die is geoptimaliseerd voor hun specifieke toepassingsbehoeften.

FAQ:

V1: Wat is het modelnummer van dit TFT LCD Capacitieve Touchscreen?

A1: Het modelnummer is CH101WX05C-CT van Chenghao Optoelectronic.

V2: Heeft dit product certificeringen?

A2: Ja, het TFT LCD Capacitieve Touchscreen is gecertificeerd met CE, RoHS en FCC.

V3: Is er een minimale bestelhoeveelheid vereist voor dit product?

A3: Nee, er is geen minimale bestelhoeveelheid (geen MOQ) voor dit product.

V4: Hoe wordt het product verpakt om de veiligheid tijdens de levering te garanderen?

A4: Alle producten worden op de juiste manier verpakt om ze veilig te houden. Kleine formaten worden verpakt met behulp van een tray + karton, terwijl grotere formaten een schuimsleuf + karton gebruiken. Verpakking kan ook worden aangepast aan de eisen van de klant.

V5: Wat is de typische levertijd en betalingsvoorwaarden voor het bestellen van dit touchscreen?

A5: De levertijd is meestal tussen 3 en 7 dagen. Betalingsvoorwaarden omvatten TT (Telegrafische Overboeking) of andere overeengekomen methoden.

V6: Wat is de leveringscapaciteit van Chenghao Optoelectronic voor dit product?

A6: Chenghao Optoelectronic kan tot 20.000.000 stuks per maand leveren.
