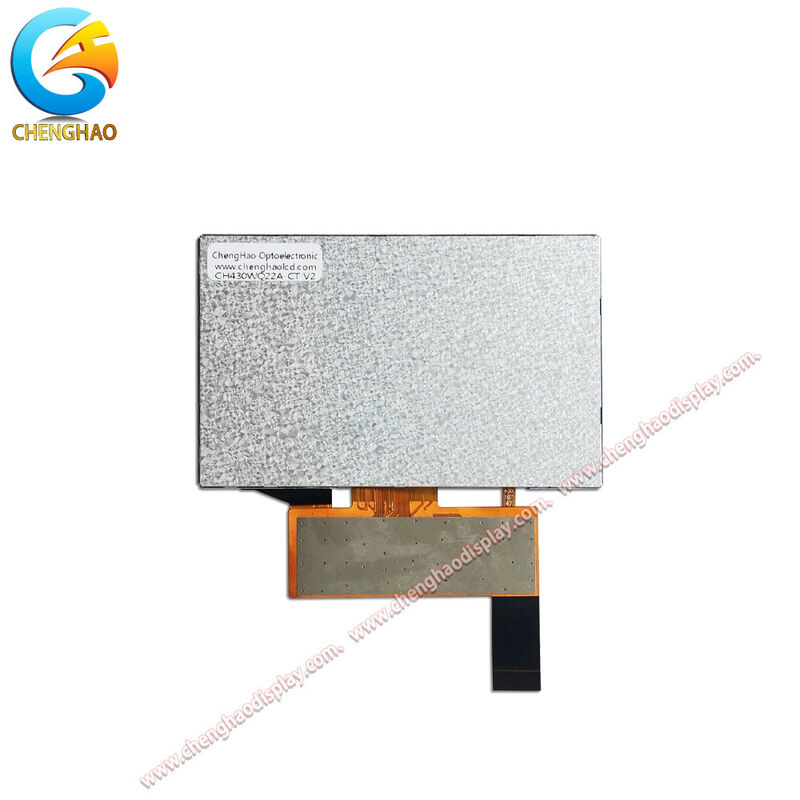

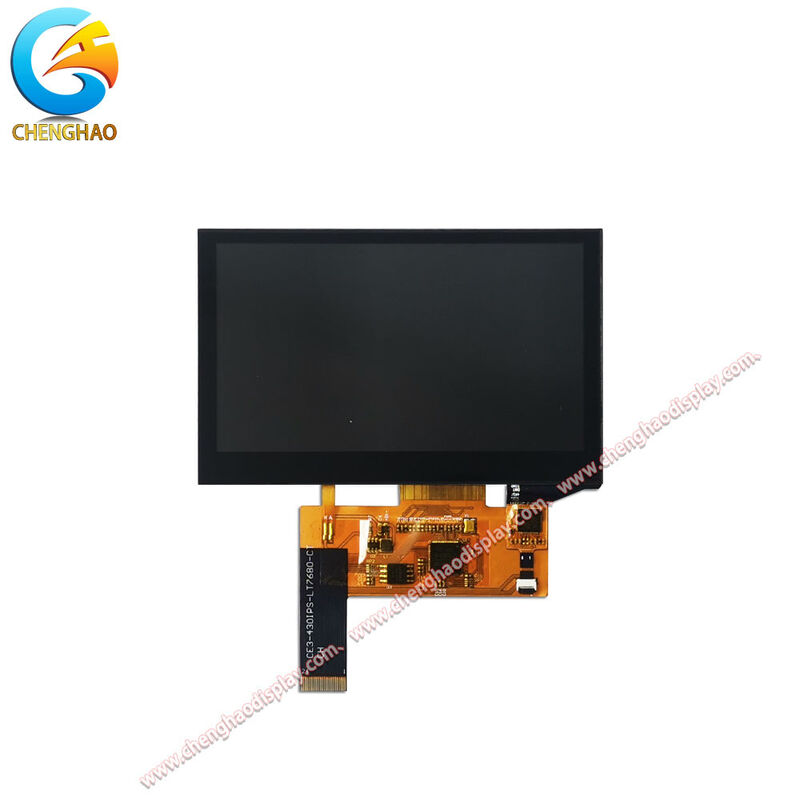

24-pins touchscreen display module 4.3 inch IPS TFT LCD voor brede temperatuur

Productbeschrijving:

De CH430WQ22A-CT is een hoogwaardige 4,3-inch TFT LCD-module, ontworpen voor veeleisende industriële, automotive en consumententoepassingen. Hij beschikt over een landschapsgericht IPS-paneel met een scherpe resolutie van 800x480, dat levendige beelden met 16 miljoen kleuren levert. De brede kijkhoeken van 80/80/80/80 zorgen voor een consistente beeldkwaliteit vanuit vrijwel elke richting. Geïntegreerde capacitieve touchtechnologie (IIC-interface) biedt een soepele en responsieve gebruikerservaring. Gebouwd om uitdagende omgevingen te weerstaan, werkt hij betrouwbaar van -20°C tot +70°C. Voor veelzijdige systeemintegratie maakt de module gebruik van een 24-pins FPC en ondersteunt voornamelijk een SPI-interface, met opties voor MCU, RGB, LVDS en andere op maat. De compacte afmetingen (105,5x67,2x4,75 mm) en hoge helderheid (standaard 800 cd/m²) maken het een ideale oplossing voor toepassingen met beperkte ruimte en hoge zichtbaarheid.

Kenmerken:

De CH430WQ22A-CT onderscheidt zich door een combinatie van robuuste specificaties en een aanpasbaar ontwerp:

• Geoptimaliseerde compacte vormfactor:Met een modulegrootte van 105,5x67,2 mm en een slank profiel van 4,75 mm, maximaliseert hij het weergavegebied (95,04x53,86 mm actief gebied) binnen een minimale voetafdruk, perfect voor draagbare en embedded apparaten.

• Helderheid en kleurprestaties: De 800x480 WVGA-resolutie biedt voldoende detail voor complexe interfaces, terwijl de 16 miljoen kleuren diepte en de contrastverhouding van 800:1 zorgen voor rijke, levensechte beelden.

• Superieure zichtbaarheid:De IPS-technologie garandeert consistente kleuren en helderheid over een ultrabrede kijkhoek van 80 graden in alle richtingen. Een heldere achtergrondverlichting van 800 cd/m² (aanpasbaar tot 1500 cd/m²) zorgt voor leesbaarheid, zelfs in direct zonlicht.

• Veelzijdige connectiviteit:Hoewel standaard geconfigureerd met een SPI-interface op een 24-pins FPC, ondersteunt de architectuur ervan een gemakkelijke aanpassing aan MCU-, RGB- of LVDS-protocollen, wat aanzienlijke flexibiliteit biedt voor diverse hardwareplatforms.

• Omgevingsbestendigheid:Ontworpen voor betrouwbaarheid, ondersteunt hij een uitgebreid bedrijfstemperatuurbereik (-20°C tot +70°C) en opslagcondities tot -30°C, waardoor hij geschikt is voor zowel binnen- als buitentoepassingen.

• Moderne touch-interface: De toevoeging van een geprojecteerd capacitief aanraakscherm (PCAP) met IIC-communicatie biedt een duurzame, multi-touch-geschikte oplossing die bestand is tegen slijtage van het oppervlak en beter presteert dan traditionele resistieve aanraakschermen.

Technische parameters:

Aanpassing:

Bij Chenghao Optoelectronic begrijpen we dat standaardmodules mogelijk niet in elke unieke toepassing passen. De CH430WQ22A-CT dient als een uitstekend platform voor uitgebreide aanpassing om aan uw exacte specificaties te voldoen. Ons flexibele aanpassingsproces omvat:

(1) Interface & FPC-aanpassing:Kies de optimale interface (SPI, MCU, RGB, MIPI, LVDS, EDP, HDMI) voor het moederbord van uw systeem. We kunnen de vorm, lengte, stijfheid en pinout van de FPC (buiten de standaard 24-pins) aanpassen aan uw mechanische ontwerp en verbindingsbehoeften.

(2) Optische & Omgevingsafstemming:Pas de helderheid van de achtergrondverlichting aan van een standaardbereik (300-1000 cd/m²) tot 2800 cd/m² voor leesbaarheid in zonlicht. We kunnen anti-glare (AG) of anti-reflectie (AR) coatings aanbrengen. De bedrijfstemperatuur kan worden afgestemd op commerciële (0~50°C), industriële (-20~70°C) of extreme omgevingen (-45~90°C).

(3) Mechanische & Touch-aanpassingen:Pas de vorm en dikte van het afdekglaas aan en voeg openingen of zeefdruk toe (logo's, pictogrammen). U kunt kiezen voor verschillende touch-oplossingen: behoud de capacitieve touch, schakel over naar resistieve touch voor stylus-invoer of bestel een display-only versie zonder aanraakscherm.

(4) Verbeterde betrouwbaarheidsfuncties:Voeg EMI-afscherming of versterkte hechting toe om een stabiele werking in elektrisch rumoerige omgevingen te garanderen.
Ons engineeringteam werkt met u samen van concept tot productie, zodat uw aangepaste CH430WQ22A-CT-variant naadloos integreert en betrouwbaar presteert.

Ondersteuning en diensten:

Chenghao Optoelectronic zet zich in voor het leveren van uitstekende ondersteuning en diensten voor de CH430WQ22A-CT-module. Ons toegewijde klantenserviceteam staat klaar om u te helpen met vragen over de specificaties, installatie en aanpassingsopties van de module.

We bieden gedetailleerde documentatie, waaronder montagehandleidingen, technische specificaties en aanpassingsprocessen, zodat u de mogelijkheden van de module optimaal kunt benutten. Daarnaast is ons technische ondersteuningsteam uitgerust om te helpen bij het oplossen van problemen die zich na de installatie kunnen voordoen, en biedt het begeleiding om een soepele werking te garanderen.

We hanteren ook een robuust garantiebeleid, dat onze toewijding aan kwaliteit en klanttevredenheid versterkt. Vertrouw op Chenghao Optoelectronic als uw betrouwbare partner bij het realiseren van aangepaste display-oplossingen die zijn afgestemd op uw specifieke behoeften.

FAQ:

V1: Wat is het modelnummer van de LCD-displaymodule?

A1: Het modelnummer van de LCD-displaymodule is CH430WQ22A-CT.

V2: Welke certificeringen heeft deze LCD-displaymodule?

A2: Dit product is gecertificeerd met CE-, RoHS- en FCC-certificeringen.

V3: Wat is de minimale bestelhoeveelheid voor de Chenghao Optoelectronic LCD-displaymodule?

A3: De minimale bestelhoeveelheid is 100 stuks.

V4: Hoe wordt het product verpakt om de veiligheid tijdens verzending te garanderen?

A4: Alle producten worden op de juiste manier verpakt om ze veilig te houden. Producten van klein formaat worden verpakt met behulp van een tray plus karton, terwijl producten van groter formaat een schuimsleuf plus karton gebruiken. De verpakking kan ook worden aangepast aan de eisen van de klant.

V5: Wat zijn de typische levertijden en betalingsvoorwaarden?

A5: De levertijd is doorgaans 3 tot 7 dagen. Betalingsvoorwaarden omvatten TT (Telegrafische Overboeking) of andere overeengekomen methoden.

V6: Wat is de leveringscapaciteit van deze LCD-displaymodule?

A6: Chenghao Optoelectronic kan tot 50.000.000 stuks per maand leveren.
