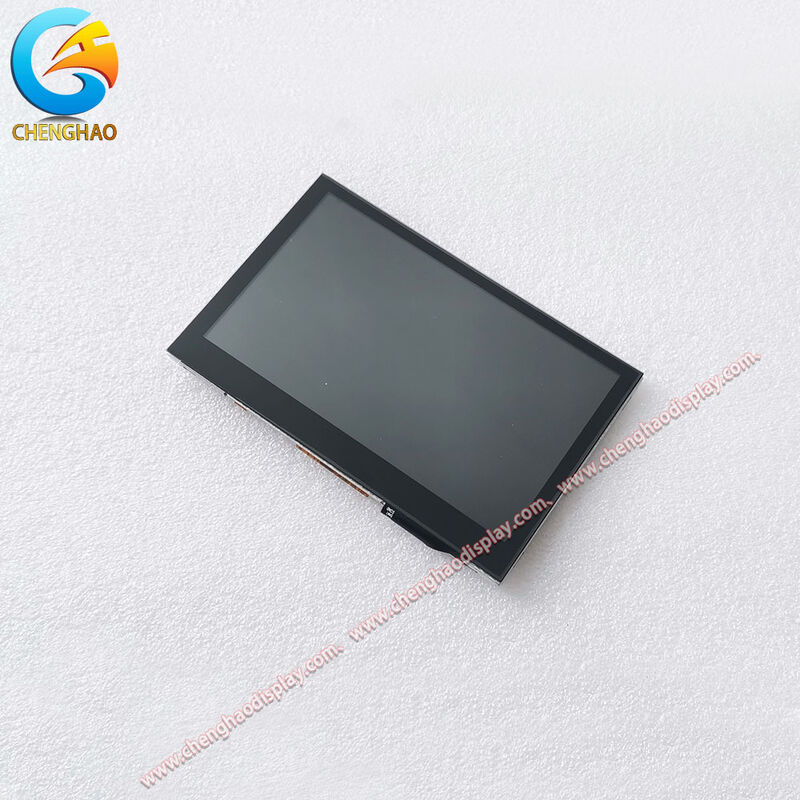

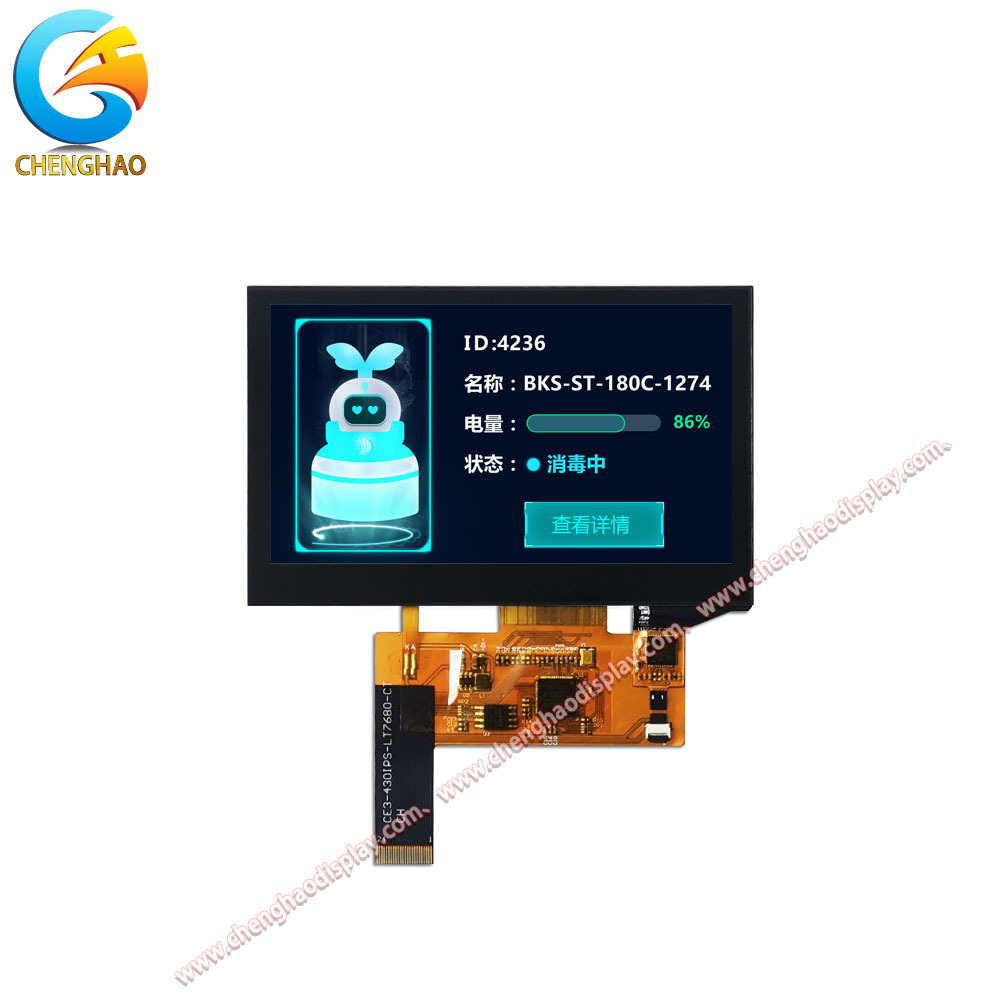

4,3-inch industriële TFT LCD-schermmodule 800×480 resolutie 80 graden kijkhoek

Productbeschrijving:

De CH430WQ22A-CT is een hoogwaardige 4,3-inch landschap TFT LCD-schermmodule met capacitieve touch-functionaliteit, ontworpen voor industriële en professionele toepassingen. Met een heldere resolutie van 800x480 levert hij levendige beelden met 16M kleuren, een contrastverhouding van 800:1 en een hoge helderheid van 800 cd/m² (ondersteunt aanpassing van 300~1500 cd/m²). Door de IPS transmissive normally black-technologie toe te passen, biedt hij een kijkhoek van 80/80/80/80, waardoor helder zicht vanuit elke positie wordt gegarandeerd.

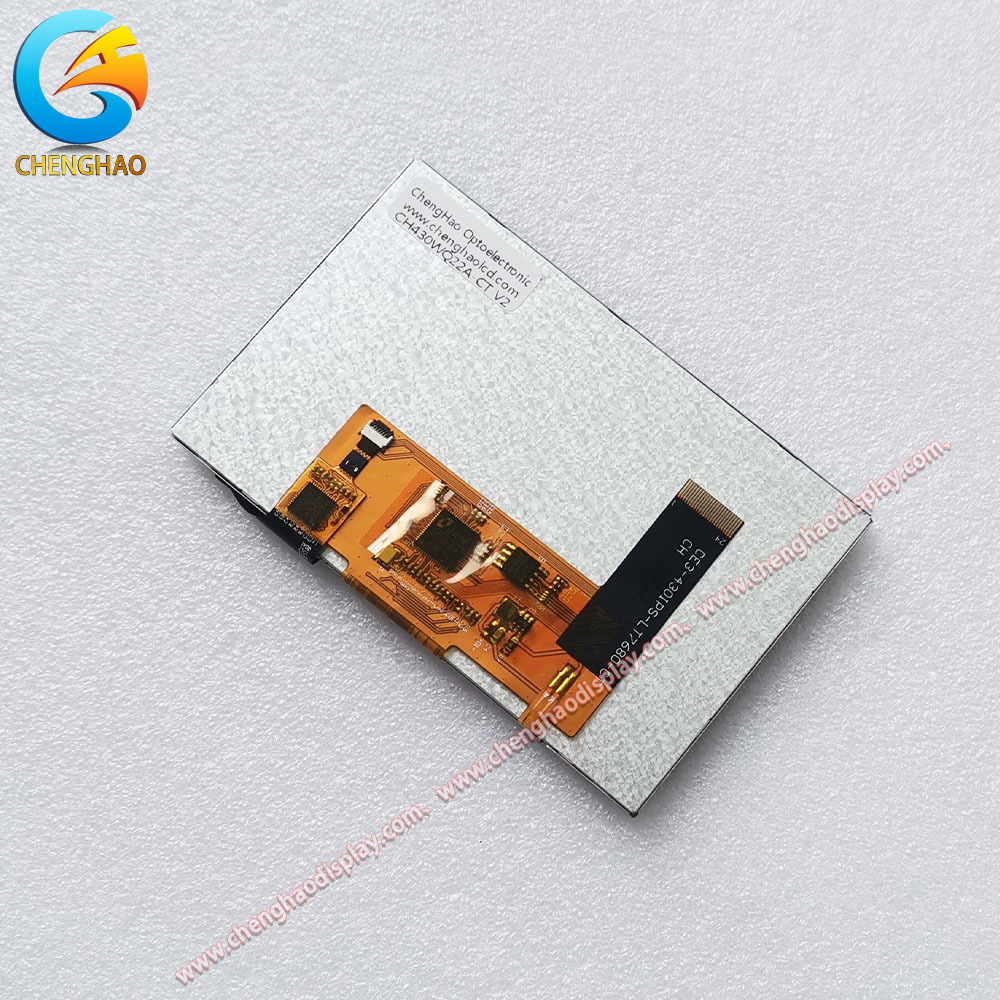

		De module beschikt over een 24-pins FPC-interface, die SPI als standaard ondersteunt met aanpasbare opties, waaronder MCU, RGB, LVDS en HDMI. De compacte afmetingen (105,567,24,75 mm) met een actief gebied van 95,04*53,86 mm maken hem ideaal voor apparaten met beperkte ruimte. Uitgerust met capacitieve touch met IIC-interface (resistief of non-touch optioneel), werkt hij stabiel in een temperatuurbereik van -20~+70℃, met een opslagtemperatuur van -30~+80℃, geschikt voor zware industriële omgevingen.

Kenmerken:

• IPS-paneel met ultrabrede kijkhoek
  Het IPS transmissive normally black-scherm biedt een uniforme kijkhoek van 80° in alle vier de richtingen, waardoor kleurvervorming wordt geëlimineerd en consistent zicht wordt gegarandeerd voor collaboratieve industriële operaties.

• Hoge helderheid en aanpasbare luminantie
  Met een standaard helderheid van 800 cd/m² en een aanpasbaar bereik van 300~1500 cd/m² behoudt de module een duidelijke leesbaarheid, zelfs bij sterk omgevingslicht, ideaal voor buiten of industriële locaties met veel schittering.

• Flexibele interfacecompatibiliteit
  Ondersteunt SPI als standaard, met uitbreidbare opties waaronder MCU, RGB, LVDS en HDMI. Het 24-pins FPC-ontwerp zorgt voor stabiele signaaloverdracht voor diverse industriële besturingssystemen.

• Brede temperatuurtolerantie
  Werktemperatuur van -20℃ tot 70℃ en opslagtemperatuur van -30℃ tot 80℃ maakt betrouwbare prestaties mogelijk in extreme omgevingen, zoals bewaking buiten en industriële automatiseringsapparatuur.

• Dubbele touch-opties met precieze respons
  Capacitieve touch (IIC-interface) als standaard, met resistieve touch of non-touch alternatieven beschikbaar, geschikt voor verschillende operationele behoeften, zoals handschoen-touch scenario's in fabrieken.

Technische parameters:

Aanpassing:

Als op maat gemaakte industriële schermmodule biedt de CH430WQ22A-CT uitgebreide aanpassingsdiensten om aan diverse klantvereisten te voldoen, met de volgende belangrijke opties:

Ten eerste, FPC-aanpassing: We ondersteunen gepersonaliseerd ontwerp van FPC-vorm, -structuur en -pin-aantal, aangepast aan de specifieke installatieruimte en verbindingsbehoeften van uw apparaten.

Ten tweede, interface-aanpassing: Naast de standaard SPI-interface bieden we one-stop aanpassing van meerdere interfaces, waaronder MCU, RGB, MIPI, LVDS, EDP en HDMI, waardoor naadloze integratie met uw besturingssystemen wordt gegarandeerd.

Ten derde, afstemming van de achtergrondverlichtingshelderheid: De standaard helderheid van 800 cd/m² kan worden aangepast binnen 300~1500 cd/m², en geselecteerde modellen kunnen tot 2800 cd/m² bereiken voor ultra-heldere scenario's.

Ten vierde, uitbreiding van het temperatuurbereik: We bieden aangepaste bedrijfstemperatuurbereiken van -10~+60℃ tot -45~+90℃, waardoor de module bestand is tegen extreme kou of hitte in speciale industriële omgevingen.

Ten vijfde, personalisatie van de glazen afdekking: Pas de vorm, dikte, openingsposities en zeefdruk van de glazen afdekking aan op basis van de structurele en brandingbehoeften van uw apparaat.

Ten zesde, selectie van touch-oplossing: Kies tussen capacitieve touch, resistieve touch of non-touch versies op basis van uw toepassingsscenario's.

Daarnaast bieden we anti-glare coating en anti-elektromagnetische interferentie (EMI) behandeling om de aanpasbaarheid van de module aan zware werkomstandigheden te verbeteren.

Ondersteuning en diensten:

Chenghao Optoelectronic zet zich in voor het leveren van end-to-end ondersteuning en diensten voor de CH430WQ22A-CT schermmodule, waardoor een soepele integratie-ervaring voor onze klanten wordt gegarandeerd.

Ten eerste, technische consultatie: Ons professionele engineeringteam biedt gratis pre-sales consultatie, inclusief module selectie begeleiding, interface compatibiliteitsanalyse en aanpassingsoplossing ontwerp, om u te helpen bij het optimaliseren van de productmatching.

Ten tweede, sample-voorziening: We leveren gratis of goedkope samples voor testen, zodat u de prestaties, compatibiliteit en duurzaamheid van de module in uw daadwerkelijke apparaten kunt verifiëren voordat u massaal bestelt.

Ten derde, ondersteuning bij aanpassing: We wijzen toegewijde projectmanagers toe om uw aanpassingsverzoeken op te volgen, van ontwerptekeningbevestiging tot prototypeproductie en testen, zodat alle aangepaste parameters aan uw specificaties voldoen.

Ten vierde, kwaliteitsborging: Alle modules ondergaan strenge verouderingstests, temperatuurcyclustests en betrouwbaarheidstests vóór levering. We bieden een uitgebreide kwaliteitsgarantie en tijdige after-sales onderhoudsdiensten.

Ten vijfde, documentatieondersteuning: We bieden gedetailleerde datasheets, gebruikershandleidingen, interfacedefinitiedocumenten en driverontwikkelingsgidsen om uw productintegratie en debuggingproces te vergemakkelijken.

FAQ:

V1: Wat is de native resolutie van de CH430WQ22A-CT?

A: Hij heeft een native resolutie van 800×480 pixels (WVGA) in landschapsoriëntatie.

V2: Kan ik dit scherm gebruiken zonder een aanraakscherm?

A: Ja, het aanraakscherm is optioneel - u kunt het bestellen met capacitieve touch, resistieve touch of helemaal geen touch.

V3: Welke interfaces ondersteunt deze module out of the box?

A: De standaardversie gebruikt SPI, maar kan worden aangepast om MCU, RGB, LVDS, MIPI, eDP of HDMI te ondersteunen.

V4: Is dit scherm geschikt voor gebruik buitenshuis?

A: Met een helderheid tot 1500 cd/m² (aanpasbaar), presteert het goed in heldere omgevingen, vooral met anti-glare opties.

V5: Wat is het bedrijfstemperatuurbereik?

A: Het standaardbereik is -20°C tot +70°C; uitgebreide bereiken tot -45°C en tot +90°C zijn op aanvraag beschikbaar.
