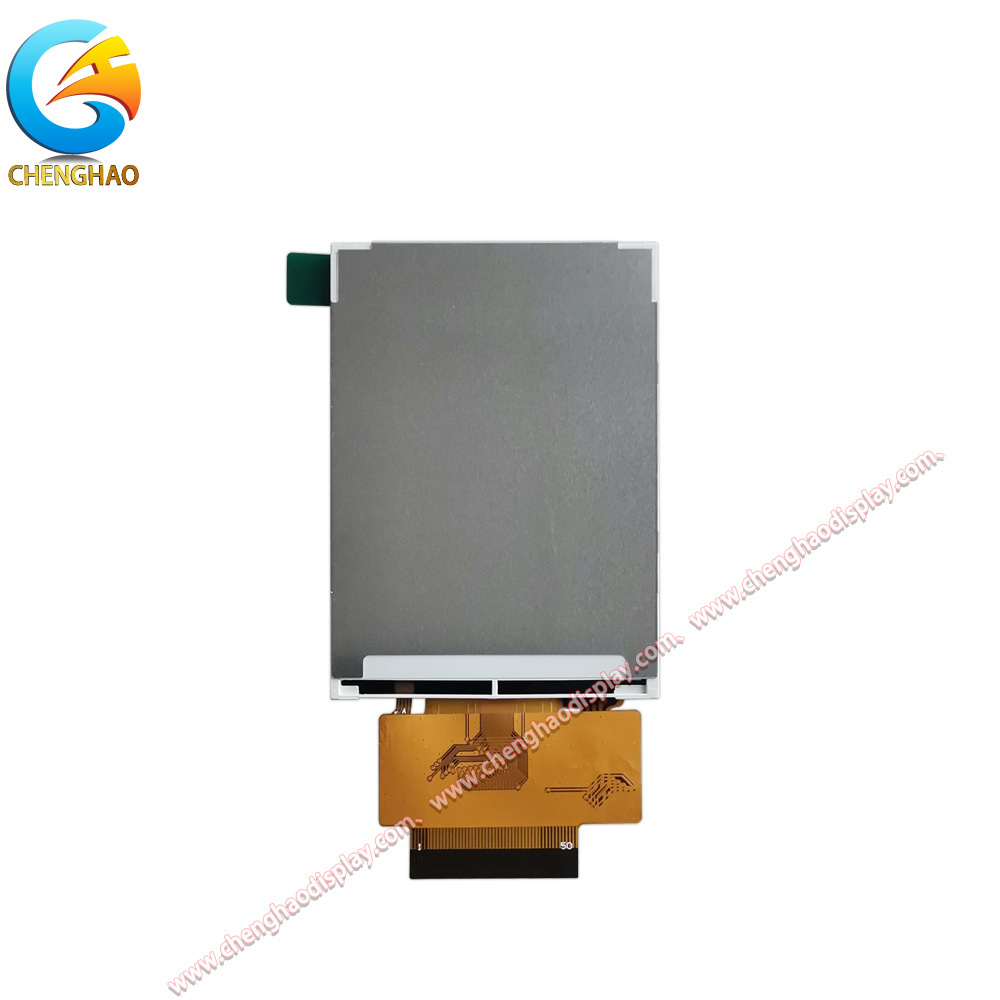

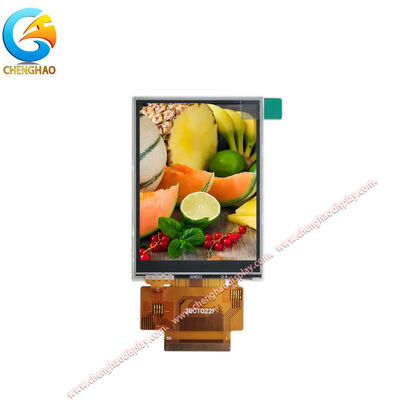

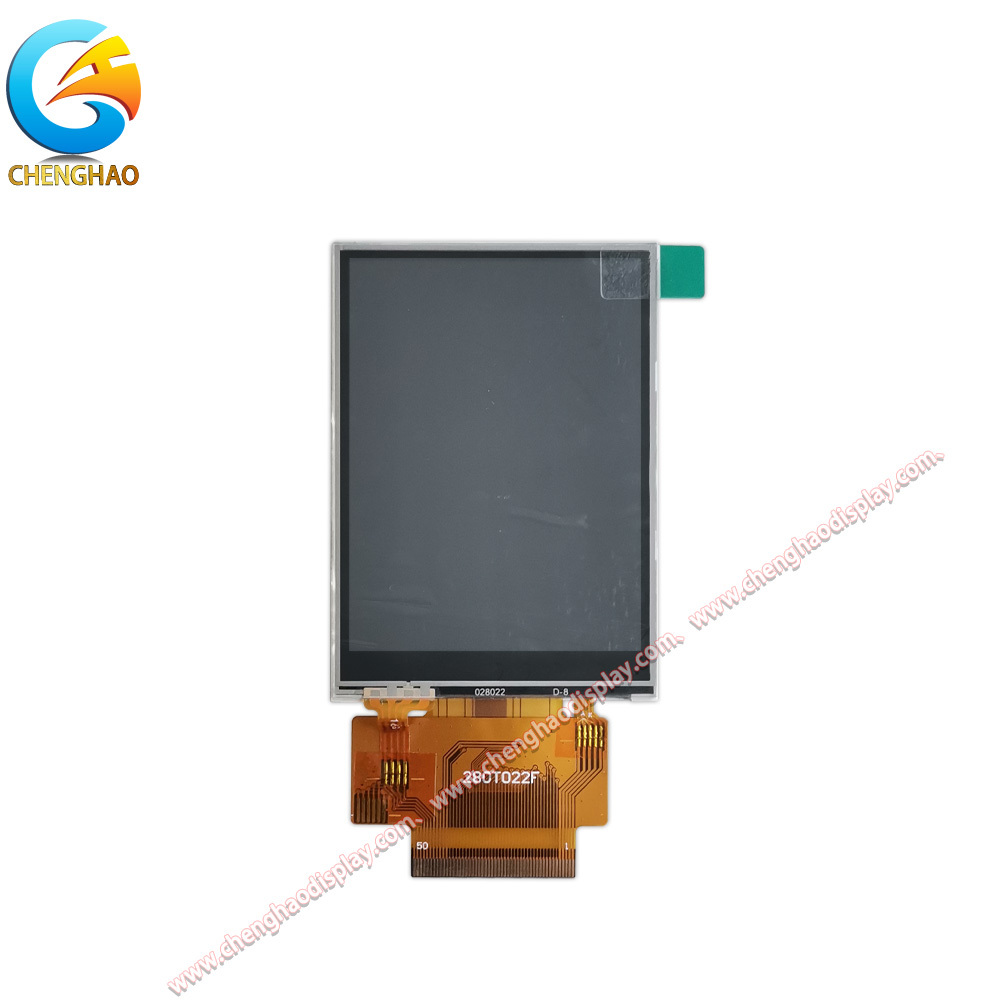

2,8-inch 240x320 IPS TFT LCD met resistief touchscreen & meerdere interfaces

Productbeschrijving:

De CH280QV22F-T is een hoogwaardige 2,8 inch TFT LCD-display module ontworpen door Chenghao Optoelectronic voor veelzijdige embedded toepassingen.het leveren van scherpe en gedetailleerde 65K-kleurenbeelden binnen een compact actief gebied van 43.2 x 57,6 mm. Door gebruik te maken van IPS-technologie (In-Plane Switching) biedt de module uitzonderlijk grote kijkhoeken van 80/80/80/80 (boven/beneden/links/rechts),het waarborgen van een consistente beeldkwaliteit vanuit verschillende perspectieven.

Deze module is voorzien van een resistief touchpaneel met een USB-interface en biedt een betrouwbare en nauwkeurige invoerregeling.de aanraakoplossing kan op optionele wijze worden opgewaardeerd tot capacitieve aanraking of volledig worden weggelaten op basis van de projectvereistenHet scherm heeft een hoge helderheid van 500 cd/m2, met aanpassingen van 300 tot 1000 cd/m2 voor verschillende lichtomstandigheden.Het is ontworpen om betrouwbaar te werken in een breed temperatuurbereik van -20°C tot +70°C, waardoor het geschikt is voor industriële, automotive en buitenomgevingen.

Om naadloze integratie te garanderen, ondersteunt de CH280QV22F-T meerdere interfaceprotocollen, waaronder SPI, MCU (parallel) en RGB, waardoor ontwikkelaars veelzijdige connectiviteitsopties hebben.De compacte fysieke afmetingen van 50.0 x 69,2 x 3,4 mm en een FPC-aansluiting met 50 pinnen vergemakkelijken een gemakkelijke installatie in ruimtebeperkte ontwerpen.

Kenmerken:

• Superieure IPS-kijkervaring:Met symmetrische kijkhoeken van 80 graden in alle richtingen, garandeert het IPS-paneel minimale kleurverschuiving en contrastverlies.Dit maakt het ideaal voor toepassingen waarbij meerdere gebruikers het scherm vanuit verschillende hoeken bekijken..

• Multi-interface compatibiliteit:Ingenieurs kunnen kiezen uit SPI-, MCU- of RGB-interfaces om aan de architectuur van hun systeem te voldoen.Deze flexibiliteit vereenvoudigt het hardwareontwerp en vermindert de behoefte aan externe brug-IC's of complexe signaalconversie.

• Robuuste milieutolerantie:Deze robuustheid zorgt voor een stabiele prestatie in industriële bedieningspanele.autodashboards, en medische bewakingsapparatuur.

• Aanpasbare Helderheid & Touch:De standaard helderheid van 500 cd/m2 kan worden aangepast van 300 tot 1000 cd/m2 voor leesbaarheid in zonlicht of energiebesparing.de standaard resistieve aanraking kan worden vervangen door capacitieve aanraking of geen aanraking, waardoor een nauwkeurige afstemming met de behoeften van de gebruikersinteractie en de kostendoelstellingen mogelijk is.

Technische parameters:

Aanpassing:

Chenghao Optoelectronic biedt uitgebreide aanpassingsdiensten voor de CH280QV22F-T-module, waardoor deze perfect kan worden afgestemd op uw specifieke toepassingsbehoeften.Ons aanpassingsproces is collaboratief en omvat de volgende belangrijke aspecten::

1)FPC & Connector aanpassing: We kunnen de vorm, lengte, structuur en aantal pinnen van de Flexible Printed Circuit (FPC) aanpassen (van de standaard 50 pinnen) om aan uw unieke PCB-opmaak en behuizingsontwerp te voldoen,vereenvoudiging van de montage en verbetering van de betrouwbaarheid.

2)Interface-opties weergeven:Naast de standaard SPI-, MCU- en RGB-ondersteuning kunnen we op verzoek andere interfaces integreren, zoals MIPI, LVDS, EDP of HDMI, waardoor compatibiliteit met uw hostprocessor of system-on-chip wordt gewaarborgd.

3)Achterlicht Helderheid:Adjust the LED backlight brightness anywhere from 300 cd/m² to 1000 cd/m² (with options up to 1500 cd/m² for specific needs) to achieve optimal visibility in environments ranging from dim indoor settings to direct sunlight.

4)Uitgebreid temperatuurbereik:De werktemperatuur kan worden aangepast voor bredere of gespecialiseerde bereikten, zoals -45 °C tot +90 °C voor extreme omgevingstoepassingen.het waarborgen van prestatiestabiliteit onder de zwaarste omstandigheden.

5)Dekselglas en optische versterking:De vorm, de dikte, de anti-glare (AG) of anti-reflective (AR) coatings van het dekselglas kunnen worden aangepast, en er kan zowel voor functionele als esthetische doeleinden zijde-schermprint worden toegevoegd (bv. logo's, randjes).

6)Aanraakpaneel selectie:Kies tussen resistieve aanraking (standaard), projectieve capacitieve aanraking voor multi-touch gebaren, of kies voor geen touchpaneel op basis van de vereisten van uw applicatie.

7)EMI/EMC-bescherming:Integreer elektromagnetische interferentieschildering om te voldoen aan strenge regelgevende normen en een stabiele werking te garanderen in elektrisch lawaaierige omgevingen.

Ons ingenieursteam werkt nauw samen met u van concept tot productie, en levert prototypes voor validatie en zorgt ervoor dat de aangepaste module aan al uw technische en kwaliteitsvoorschriften voldoet.

Ondersteuning en diensten:

Door de CH280QV22F-T te kiezen, krijgt u toegang tot uitgebreide technische ondersteuning en klantenservice van Chenghao Optoelectronics.een systeem dat is ontworpen om het succes van uw project te garanderen van ontwikkeling tot massaproductie.

Technische documentatie:Krijg gedetailleerde pindefinities en interface timing specificaties om uw ontwerpproces te vereenvoudigen.

Ontwerp- en integratieondersteuning:Onze ervaren applicatie-ingenieurs geven begeleiding op het gebied van schematisch ontwerp, PCB-layout en integratie van stuurprogramma's voor verschillende MCU-platforms.

Voorziening van het monster:We bieden standaard of op maat gemaakte monsters van de CH280QV22F-T aan voor gebruik tijdens de prototyping- en evaluatiefasen om prestaties en compatibiliteit te verifiëren voor massabestelling.

Betrouwbare productie en kwaliteitsborging: Alle modules worden strikt getest, met inbegrip van elektrische verificatie, visuele inspectie en verouderingstests.We houden ons aan strenge kwaliteitscontroleprocedures om ervoor te zorgen dat elk apparaat voldoet aan onze hoge normen van betrouwbaarheid en duurzaamheid..

Flexibel bestellen en logistiek: Wij ondersteunen verschillende bestelvolumes, van kleine partijen voor onderzoek en ontwikkeling tot grootschalige productie.

Naverkoopservice en garantie: Wij bieden garantieondersteuning voor standaardproducten. Ons toegewijde supportteam is klaar om u te helpen bij eventuele technische problemen of vragen die u tijdens de levenscyclus van het product heeft.

Vragen:

V1: Wat is het modelnummer van het TFT-LCD-capacitieve aanraakscherm?

A1: Het modelnummer is CH280QV22F-T.

V2: Welke certificeringen heeft dit touchscreen?

A2: Het is gecertificeerd met CE, RoHS en FCC.

V3: Is er een minimumbestelhoeveelheid voor dit product?

A3: Nee, er is geen minimale bestelhoeveelheid (geen MOQ) voor dit product.

V4: Hoe wordt het product verpakt om de veiligheid tijdens het vervoer te waarborgen?

A4: Alle producten zijn veilig verpakt. Kleine maten worden verpakt met behulp van bak plus karton, terwijl grotere maten gebruik maken van schuim slot plus karton. Verpakking kan ook worden aangepast volgens de vereisten van de klant.

V5: Wat is de typische levertijd voor bestellingen?

A5: De levertijd is doorgaans tussen de 3 en 7 dagen.

V6: Welke betalingsvoorwaarden worden aanvaard?

A6: Betaling kan worden gedaan via TT (Telegraphic Transfer) of andere overeengekomen methoden.

V7: Wat is de maandelijkse capaciteit voor dit touchscreen?

A7: Chenghao Optoelectronic kan tot 20 leveren.000Duizend stuks per maand.
