4-inch elektronisch lcd-scherm 25-pins MIPI-interface 800x480 kleuren-Tft-module

Productbeschrijving:

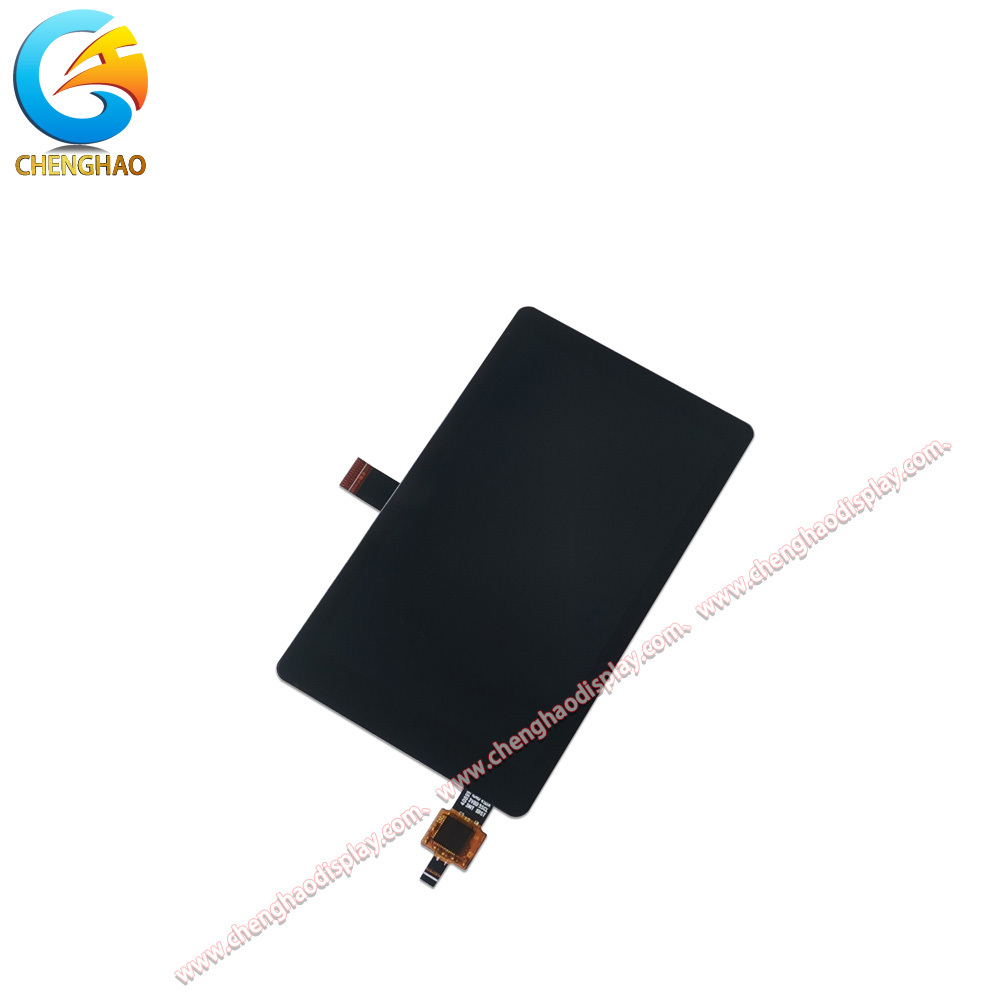

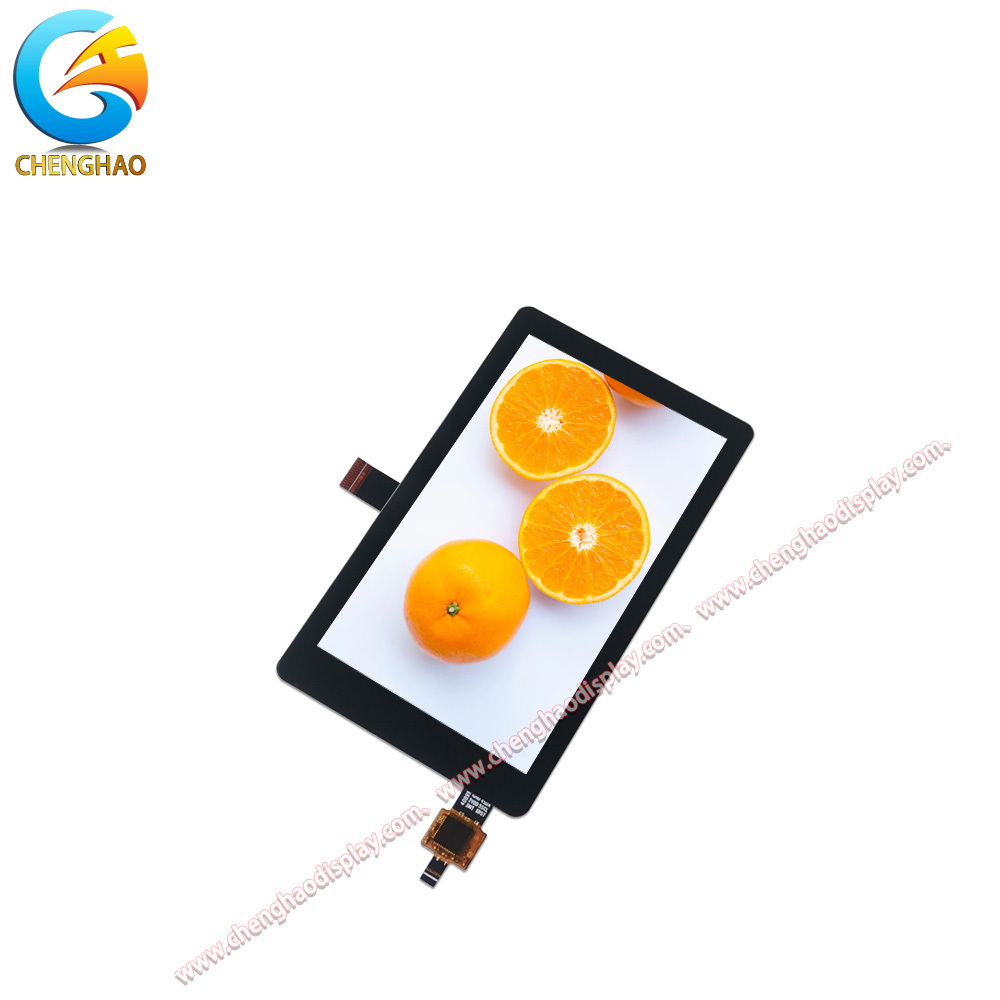

De CH400WV22C-CTB is een geavanceerde 3,97-inch TFT LCD-module ontwikkeld door Shenzhen Chenghao Optoelectronic Co., Ltd. Deze module maakt gebruik van IPS (In-Plane Switching) technologie, wat zorgt voor levendige kleurreproductie en brede kijkhoeken van 85 graden in alle richtingen. Met een resolutie van 480x800 pixels garandeert het display scherpe en duidelijke beelden, essentieel voor diverse toepassingen die beelden van hoge kwaliteit vereisen. Ontworpen voor veelzijdigheid, werkt deze module effectief binnen een temperatuurbereik van -20°C tot +70°C, waardoor het geschikt is voor omgevingen met wisselende omstandigheden. De opslagtemperatuurcapaciteiten reiken tot -30°C tot +80°C, wat betrouwbaarheid garandeert, zelfs onder extreme omstandigheden. Het display is uitgerust met een transmissive en negatieve polarisatormodus, wat de zichtbaarheid onder verschillende lichtomstandigheden verder verbetert.

Bovendien ondersteunt de CH400WV22C-CTB een MIPI DSI (Display Serial Interface) voor naadloze communicatie met externe apparaten, wat de integratie in diverse systemen stroomlijnt. Het operationele spanningsbereik van 2,8V tot 3,3V maakt een efficiënt energieverbruik mogelijk, wat bijdraagt aan energiebesparing bij langdurig gebruik. Milieuduurzaamheid is ook een prioriteit, aangezien de module voldoet aan de RoHS-normen, wat naleving garandeert met moderne milieubeschermingsvereisten. Het algehele ontwerp, aangevuld met een robuuste structuur en aanpasbare opties, positioneert de CH400WV22C-CTB als een ideale keuze voor industrieën die op zoek zijn naar hoogwaardige displayoplossingen.

Kenmerken:

• Compacte afmetingen
  De CH400WV22C-CTB module heeft een compact formaat van 61 mm x 102 mm x 3,65 mm. Dit slanke profiel maakt eenvoudige integratie mogelijk in diverse toepassingen waar de ruimte beperkt is.

• MIPI LCD-interface
  Uitgerust met een MIPI (Mobile Industry Processor Interface), maakt de CH400WV22C-CTB snelle communicatie tussen het display en externe verwerkingseenheden mogelijk.

• Breed operationeel temperatuurbereik
  De module is ontworpen om effectief te functioneren binnen een breed temperatuurbereik van -20°C tot +70°C. Dit kenmerk maakt het geschikt voor diverse omgevingsomstandigheden en zorgt voor betrouwbare prestaties, zelfs bij aanzienlijke temperatuurschommelingen.

• Brede kijkhoeken
  Met een kijkhoek van 85 graden in alle richtingen biedt de CH400WV22C-CTB uitstekende zichtbaarheid vanuit meerdere perspectieven. Dit kenmerk is cruciaal voor toepassingen waarbij gebruikers het display vanuit verschillende hoeken moeten bekijken zonder de kleurnauwkeurigheid of helderheid te compromitteren.

Technische parameters:

Maatwerk:

De CH400WV22C-CTB module biedt een breed scala aan aanpassingsmogelijkheden, afgestemd op specifieke toepassingsvereisten. Erkennend dat verschillende industrieën unieke eisen hebben, biedt Chenghao Optoelectronic tal van mogelijkheden voor klanten om verschillende functies van de module te personaliseren, wat zorgt voor optimale prestaties.

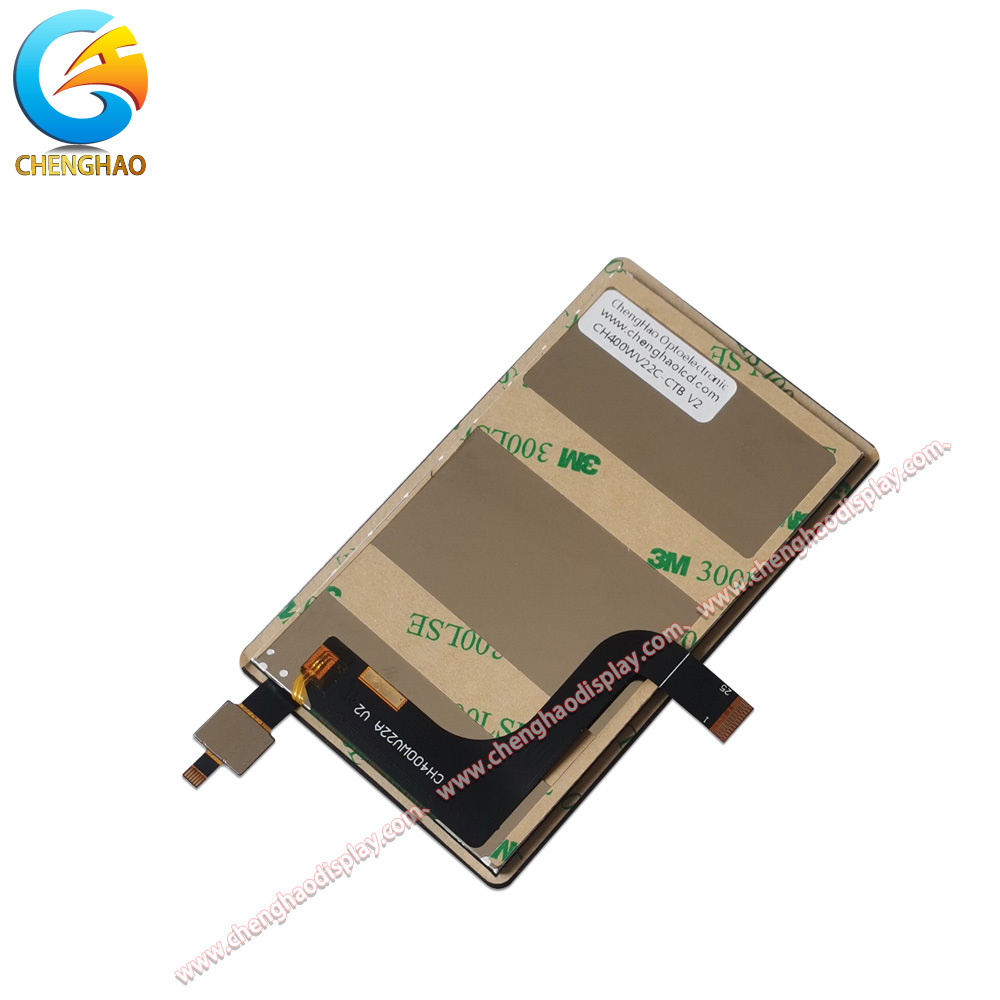

Flexibel FPC-ontwerp
Klanten kunnen het ontwerp van de Flexible Printed Circuit (FPC) aanpassen aan hun unieke specificaties. Dit omvat opties voor het wijzigen van de vorm, pinconfiguratie en structuur van de FPC. Dergelijke aanpassingen zijn essentieel voor naadloze integratie in verschillende systemen, waardoor gebruikers de nodige connectiviteit kunnen bereiken en tegelijkertijd efficiënte productie- en assemblageprocessen kunnen handhaven.

Interface-aanpassing
De CH400WV22C-CTB ondersteunt meerdere LCD-interfacetypen, waaronder MIPI, SPI en meer. Klanten kunnen uit deze opties kiezen op basis van de vereisten van hun toepassing, wat compatibiliteit met verschillende aansturingsapparaten mogelijk maakt. Deze flexibiliteit helpt de aanpasbaarheid van de module aan specifieke gebruiksscenario's te verbeteren, wat zorgt voor robuuste verbindingen en efficiënte signaalverwerking.

Aanpassingen achtergrondverlichting helderheid
Deze module maakt aanpassing van de helderheidsniveaus van de achtergrondverlichting mogelijk, die kunnen variëren van 300 cd/m² tot 1500 cd/m² afhankelijk van het model. Klanten kunnen hun voorkeurshelderheid specificeren om de zichtbaarheid in verschillende lichtomgevingen te optimaliseren. Dit kenmerk zorgt ervoor dat het display helder en functioneel blijft, zowel in schemerige als fel verlichte ruimtes.

Ondersteuning voor operationeel temperatuurbereik
Naast het standaard operationele temperatuurbereik van -20°C tot +70°C zijn er aanpassingsmogelijkheden om dit bereik te wijzigen. Gebruikers kunnen een grotere temperatuurtolerantie aanvragen, tot -45°C tot +90°C. Deze aanpassing is met name gunstig voor toepassingen die worden blootgesteld aan extreme omgevingsomstandigheden, waardoor de module betrouwbaar functioneert onder verschillende temperaturen.

Aanpassing glasplaat
Het glazen deksel van de CH400WV22C-CTB kan ook worden gepersonaliseerd. Klanten kunnen specifieke kenmerken kiezen, zoals dikte, vorm en zelfs oppervlaktebehandelingen zoals anti-glare of anti-reflecterende coatings. Deze aanpassing verbetert zowel de functionaliteit als de esthetische aantrekkingskracht, waardoor het display voldoet aan specifieke industriële ontwerpeisen.

Concluderend bieden de uitgebreide aanpassingsmogelijkheden van de CH400WV22C-CTB klanten de tools die nodig zijn om op maat gemaakte oplossingen te creëren voor een breed scala aan toepassingen. Van FPC-ontwerp tot aanpassingen van de bedrijfstemperatuur, elke aanpassingsoptie zorgt ervoor dat de module effectief kan voldoen aan de diverse behoeften van zijn gebruikers.

Veelgestelde vragen:

V1: Welke certificeringen heeft het CH400WV22C-CTB kleine LCD-touchscreen?

A1: Het CH400WV22C-CTB kleine LCD-touchscreen van Chenghao Optoelectronic is gecertificeerd met RoHS, CE en FCC, wat naleving garandeert met internationale veiligheids- en milieunormen.

V2: Wat is de minimale bestelhoeveelheid voor dit product?

A2: De minimale bestelhoeveelheid voor het CH400WV22C-CTB kleine LCD-touchscreen is 100 stuks.

V3: Hoe wordt het product verpakt voor verzending?

A3: Alle producten worden veilig verpakt om de veiligheid tijdens transport te garanderen. Voor kleine maten gebruiken we tray plus kartonnen verpakking, terwijl grotere maten worden verpakt met schuimslots plus karton. Verpakking kan ook worden aangepast aan de eisen van de klant.

V4: Wat is de typische levertijd voor bestellingen van het CH400WV22C-CTB model?

A4: De levertijd is doorgaans tussen de 3 en 7 dagen na orderbevestiging.

V5: Welke betalingsvoorwaarden accepteert u voor de aankoop van dit product?

A5: We accepteren TT (Telegraphic Transfer) als betaalmethode voor bestellingen van het CH400WV22C-CTB kleine LCD-touchscreen.
