2.25 inch TFT LCD Display Module 76x284 SPI Interface Hoge helderheid

Productomschrijving

1. Productbeschrijving

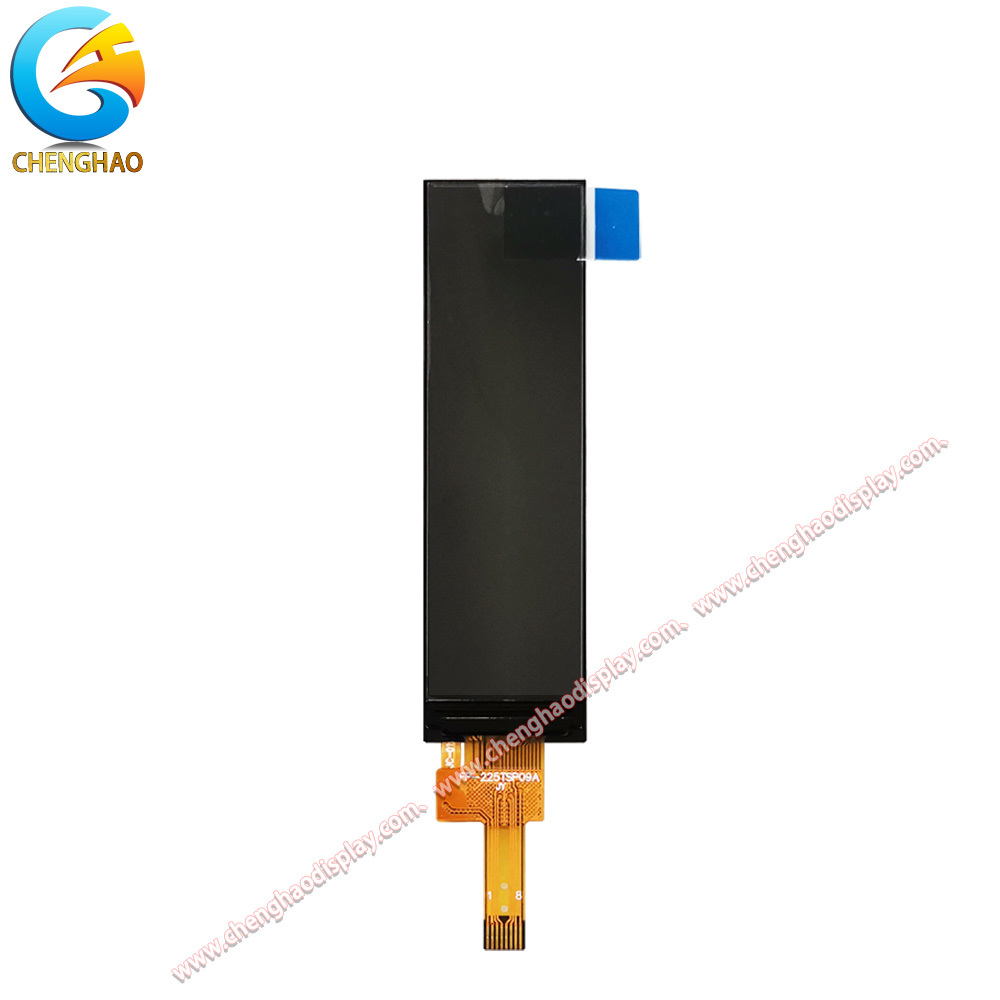

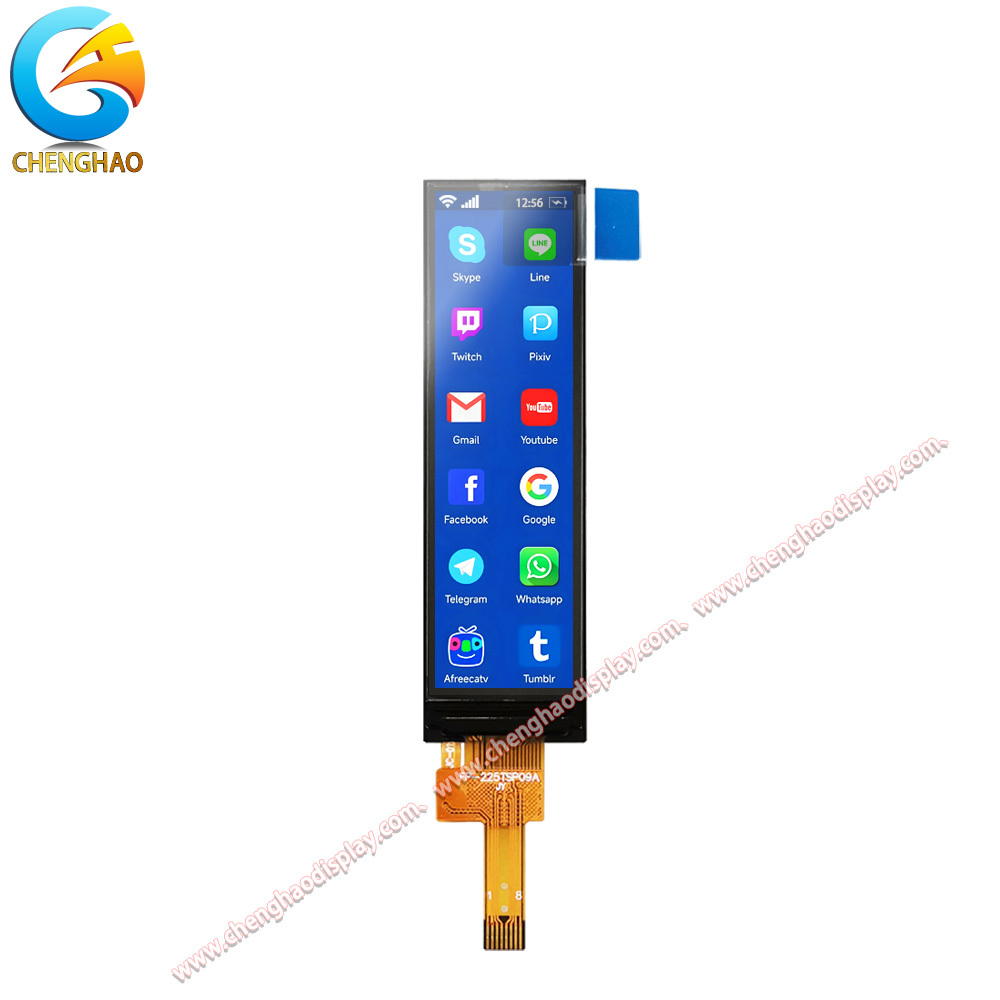

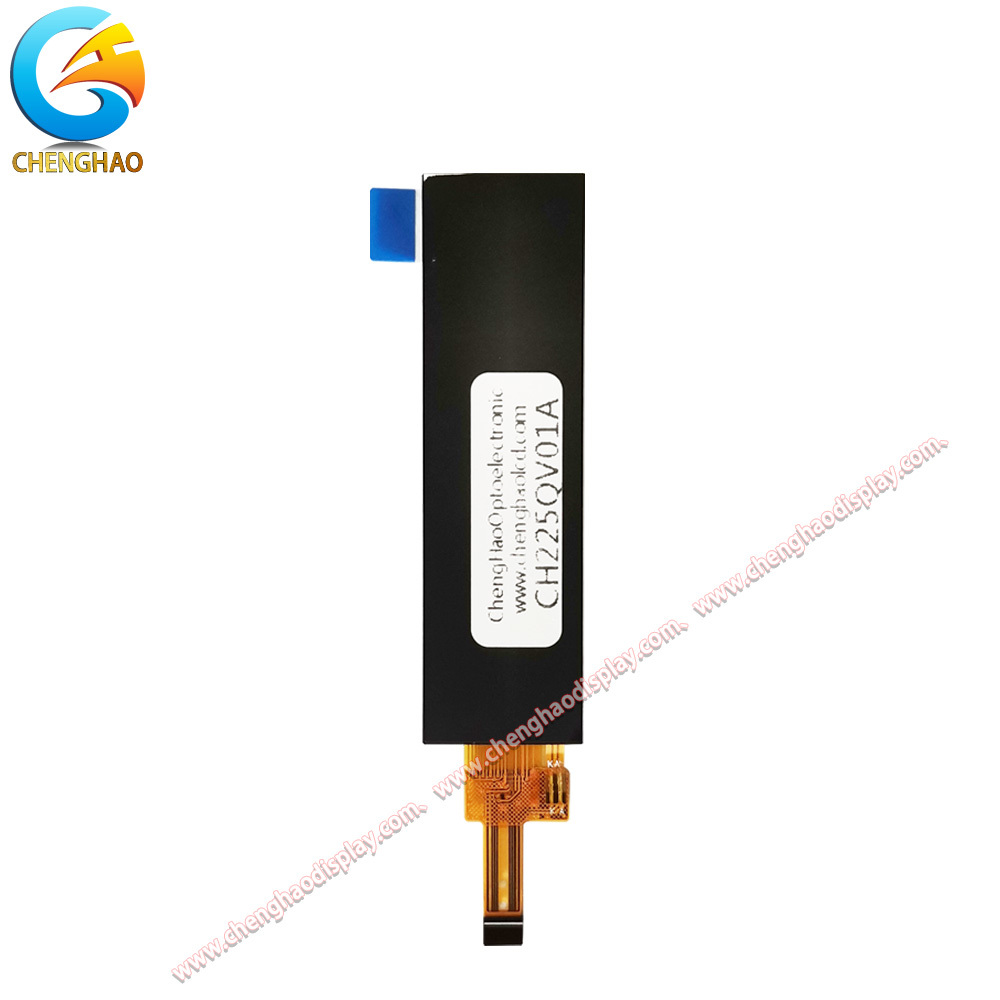

CH225QV01A is een 2,25 inch a-Si TFT LCD module met QVGAresolutievan 76x284 pixels, ontworpen voor compacte draagbare en draagbare elektronische apparaten.is 500cd/m2, voorzien van zonLight leesbaarheidy voor buitentoepassingenDe Commissie is van oordeel dat de
De module maakt gebruik van de *** driver IC met een 4-draad SPI sAerial interface, compatibel met de meestemicrocontrollersDe werktemperatuur is tussen -20°C en +70°C, de opslag is tussen -30°C en +80°C. De module is RoHS-conform en meet 17,90 x 62,50 mm.

2. Kenmerken

· 2.25 inch diagonaal a-Si TFT actief matrix display met 76*284 resolutie

· Hoge helderheid van 500 cd/m2 (typisch) voor uitstekende leesbaarheid in zonlicht

· SPI 4-draad serieinterface voor eenvoudige en snelle communicatie met MCU's

· 12 uur optimale kijkrichting voor portretgericht gebruik

· Breed werktemperatuurbereik: -20°C tot +70°C

· Ontwerp van LED-achterlicht met een laag vermogen dat geschikt is voor apparaten op batterij

· Dun profiel en lichtgewicht constructie voor de integratie van draagbare apparaten

· Transmissive / Normally White polarisatiemodus voor heldere beeldkwaliteit

· RoHS-compliant en voldoet aan de eisen inzake milieubescherming

3. Technische Pa.rameters

4. Aanpassing

FPC-aanpassing, touchpaneelintegratie (RTP/CTP), hoeslens beschikbaar.

5Ondersteuning.

Volledig datablad, initialisatiecode, steekproefondersteuning, technische ondersteuning.

6. Veelgestelde vragen

V: Wat is de resolutie van het CH225QV01A-display?

A: De CH225QV01A heeft een QVGA-resolutie van 76*284 pixels, wat zorgt voor een scherpe beeldkwaliteit die geschikt is voor tekst, pictogrammen en eenvoudige afbeeldingen.

V: Welke interface gebruikt deze module?

A: Het maakt gebruik van een 4-draadige SPI-seriële interface, waardoor het gemakkelijk is om verbinding te maken met de meeste microcontrollers met slechts 4 besturingslijnen (CS, SCL, SDA, RS).

V: Is dit scherm geschikt voor gebruik buiten?

A: Ja, met een typische helderheid van 500 cd/m2 biedt het scherm een goede leesbaarheid in het zonlicht, waardoor het geschikt is voor buitentoepassingen.

V: Wat is het werktemperatuurbereik?

A: Het werktemperatuurbereik is van -20°C tot +70°C, met een opslagbereik van -30°C tot +80°C, wat zorgt voor betrouwbare prestaties in verschillende omgevingen.

V: Kan de FPC-aansluiting op maat worden gemaakt?

A: Ja, ChengHao biedt aanpassingsmogelijkheden voor de FPC, waaronder lengte, pintoewijzing en connectortype om aan uw PCB-ontwerp te voldoen.

V: Kan er een touch panel aan dit scherm worden toegevoegd?

A: Ja, we kunnen een capacitieve touchpaneel (CTP) of een resistent touchpaneel (RTP) of een deksellens voor bescherming integreren, indien nodig.
