0,49 inch zwart-wit OLED-displaymodule CH049L001A-PW met IIC-interface

Productbeschrijving

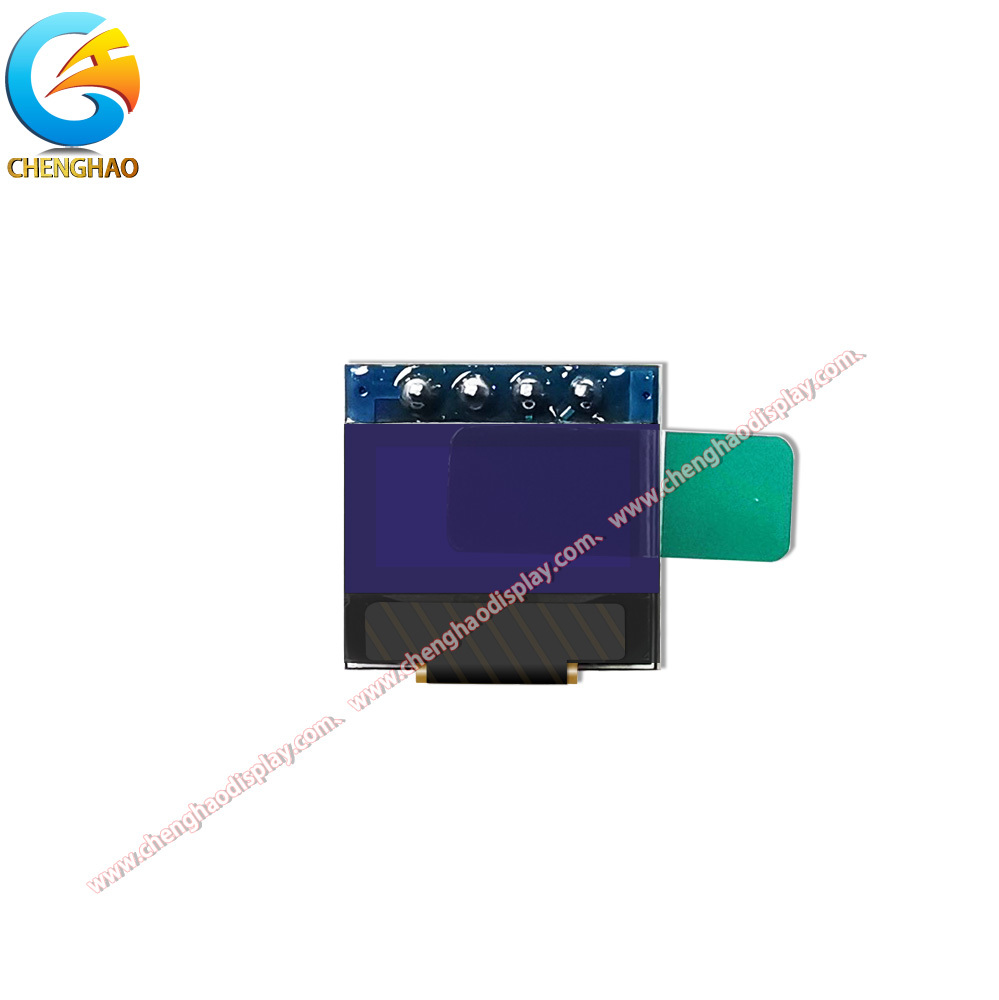

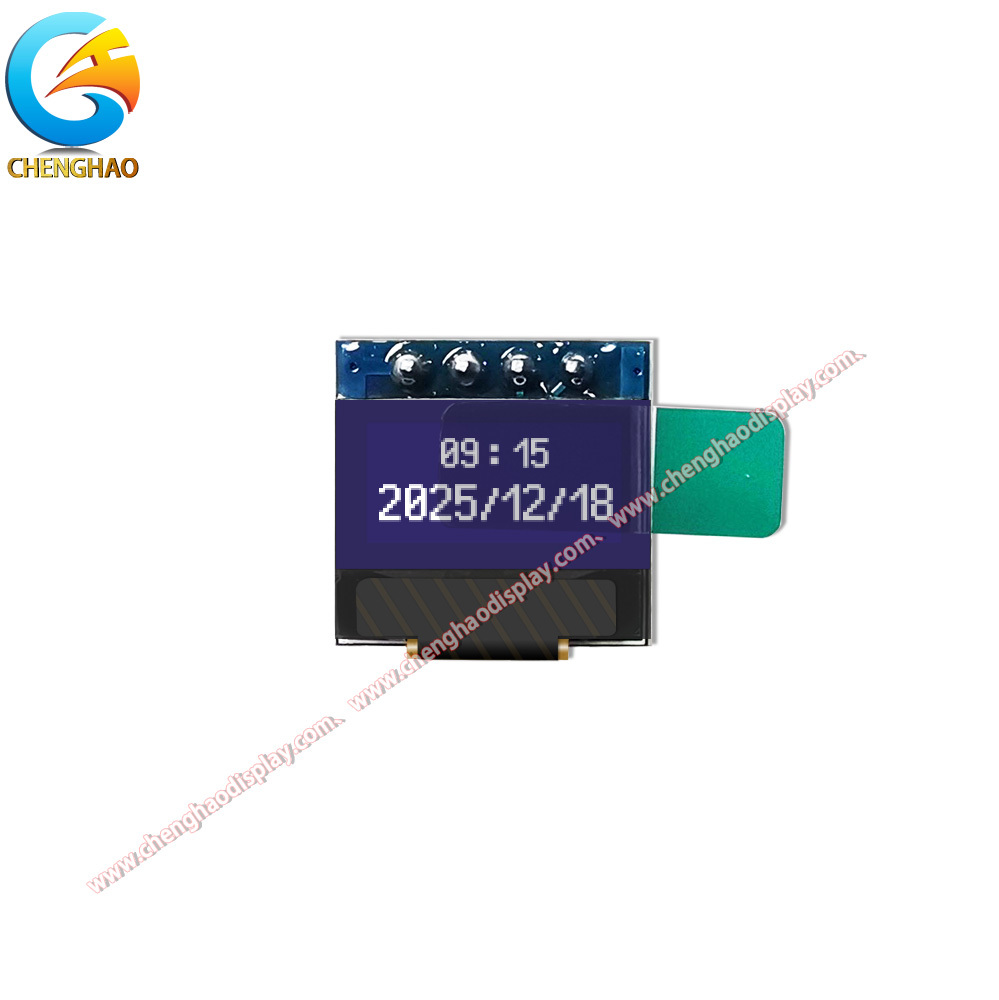

De CH049L001A-PW is een compacte 0,49-inch monochrome OLED-displaymodule vervaardigd door Chenghao Optoelectronic.Dit ultra-kleine scherm levert heldere wit-op-zwart beelden met een resolutie van 64 x 32 punten, waardoor het een ideale keuze is voor ruimtebeperkte ingebedde toepassingen waar duidelijke statusindicatie en tekstleesbaarheid essentieel zijn.

De CH049L001A-PW is gebouwd rond een robuuste IIC (I2C) communicatie-interface en vereist slechts vier pinnen voor volledige werking ND, VCC, SCL en SDA.Deze minimalistische pinconfiguratie vereenvoudigt de PCB-indeling en vermindert de complexiteit van de bedradingDe module heeft een totale PCB-dimensie van 15 mm (± 0,3 mm), met een actief displaygebied van 5,58 x 3,81 mm,het verstrekken van voldoende beeldschermmogelijkheden voor iconen, eenvoudige graphics, en korte alfanumerieke strings.

Een van de opvallende kenmerken van deze OLED-module is het uitzonderlijke werktemperatuurbereik van -40°C tot +85°C.Deze grote temperatuurtolerantie zorgt voor betrouwbare prestaties in veeleisende omgevingen, van de monitoring van de logistiek van de koude keten tot industriële automatiseringsbedieningspanelen die in de buurt van warmtebronnen worden geïnstalleerd.het garanderen van duurzaamheid op lange termijn, zelfs wanneer het apparaat niet actief wordt aangedreven.

Als zelfemitterend OLED-scherm is de CH049L001A-PW niet afhankelijk van achtergrondverlichting, wat resulteert in een lager stroomverbruik in vergelijking met traditionele LCD-alternatieven.De echte zwarte achtergrond en de hoge contrastverhouding die inherent zijn aan de OLED-technologie zorgen voor een uitstekende leesbaarheid onder verschillende omgevingslichtomstandighedenElke pixel zendt onafhankelijk van elkaar licht uit, waardoor scherpe puntdetails met een pixelhoogte worden bereikt die een fijne weergave van kleine tekst en eenvoudige grafische elementen oplevert.

De CH049L001A-PW voldoet aan de ROHS-vereisten voor milieubescherming, wat de toewijding van Chenghao aan duurzame elektronische productie weerspiegelt.,voor industriële sensoren, IoT-knooppuntdisplays of onder-displays voor consumentenelektronica, levert deze miniatuur OLED-module een betrouwbare visuele output binnen een uitzonderlijk kleine voetafdruk.De eenvoudige IIC-interface en de hoge temperatuurprestaties maken het een uitstekende oplossing voor ingenieurs die op zoek zijn naar een betrouwbaar micro-display-component voor hun volgende ingebedde ontwerpproject.

Productkenmerken

Ultra-compact 0,49-inch vormfactorDe CH049L001A-PW is slechts 15 mm breed en is ontworpen voor toepassingen waarbij de ruimte op het bord beperkt is.Met zijn kleine voetafdruk kunnen ontwerpers een zichtbaar scherm integreren in draagbare diagnostische instrumentenDe 4-pin IIC-interface vermindert verder de ruimte die nodig is voor de bedrading van het scherm.het vrijmaken van waardevolle PCB-grondstoffen voor extra circuits.

Uitvoering bij grote temperaturen (-40°C tot +85°C)In tegenstelling tot veel kleine consumentenschermen is deze OLED-module geschikt voor volledige werking van -40 °C tot +85 °C.fabrieksvloerinstrumenten in de buurt van machines voor hoge temperaturenIn het kader van de nieuwe technologieën, die in het kader van de nieuwe technologieën zullen worden ontwikkeld, zullen de technologieën voor het ontwerpen van een beeldscherm en de ondersystemen van de automobielindustrie die een extreme thermische cyclus ondergaan, niet langer in gevaar moeten komen.

Technologie voor laagvermogen, zelfemitterende OLEDAls een passieve matrix OLED genereert de CH049L001A-PW zijn eigen licht zonder achtergrondverlichting.wat betekent dat de energie-afname schaal natuurlijk met de inhoud complexiteitVoor op batterijen aangedreven IoT-apparaten en draagbare instrumenten die de meeste tijd statische status-schermen weergeven,Dit vertaalt zich in een aanzienlijk verlengde levensduur van de batterij in vergelijking met achtergrondverlichte LCD-alternatieven.

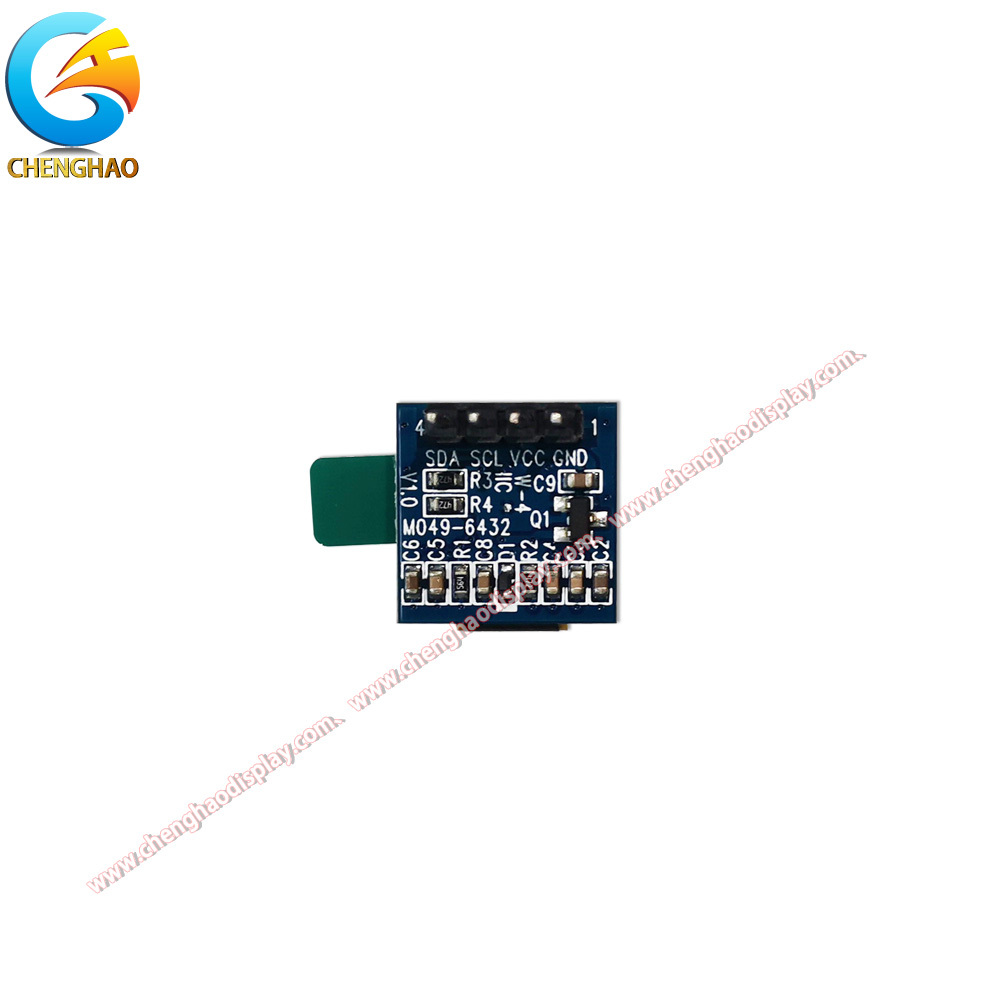

Eenvoudige 4-pin IIC-interface voor gemakkelijke integratieMet slechts vier aansluitpunten (GND, VCC, SCL, SDA) minimaliseert deze module zowel de hardwaredesigninspanning als de complexiteit van de software-driver.De IIC-bus laat meerdere apparaten toe om dezelfde twee communicatielijnen te delen, waardoor multi-displayconfiguraties mogelijk zijn of een gemakkelijke coëxistentie met andere IIC-perifere apparaten zoals temperatuursensoren, EEPROM's en ADC's op dezelfde bus.

Hoogcontrast monochroom beeldmateriaalDe monochrome OLED-technologie zorgt voor een ware zwarte achtergrond met heldere witte pixels, waardoor een contrastverhouding wordt bereikt die veel beter is dan die van conventionele LCD-panelen.Dit zorgt voor een duidelijke leesbaarheid, zelfs bij weinig licht, waardoor het scherm geschikt is voor medische apparaatindicatoren, industriële statuspanelen en alle toepassingen waar op een oogopslag visuele helderheid cruciaal is.

ROHS-conform en milieuvriendelijkDe CH049L001A-PW voldoet aan de ROHS-normen voor milieubescherming, waardoor de naleving van de internationale voorschriften voor gevaarlijke stoffen wordt gewaarborgd.Dit certificaat vereenvoudigt het productgoedkeuringsproces voor medische en automobieltoepassingen die strenge milieuvriendelijkheid vereisen voor alle elektronische componenten die in hun ontwerpen worden gebruikt..

Producttekening

Detaille specificaties

Gepersonaliseerde inleiding

Chenghao Optoelectronic biedt professionele dienstverlening op het gebied van aanpassing van beeldschermmodules in vier belangrijke productcategorieën: TFT-LCD-modules, mono-LCD-displays, kleuren-OLED-modules en mono-OLED-modules.Met jarenlange ervaring in de display industrie, werkt ons engineeringteam nauw samen met klanten om op maat gemaakte displayoplossingen te leveren die precies aansluiten bij hun projectvereisten.

FPC-aanpassingenWe bieden aangepaste FPC ontwerpen inclusief flexibele schakelvorm, aantal pinnen en connector specificaties.of aanvullende signaallijnen voor geïntegreerde sensoren, kan ons FPC-engineeringteam een breed scala aan ontwerpvereisten aan.

Interface aanpassingChenghao ondersteunt interface-aanpassing over meerdere communicatieprotocollen, waaronder SPI, MCU (parallel), RGB, MIPI, LVDS, EDP en HDMI.We kunnen elk display module aanpassen aan uw voorkeur interface standaard, waardoor naadloze integratie met uw bestaande MCU of SoC-platform wordt gewaarborgd.

Helderheid aanpassenAfhankelijk van je sollicitatie scenario,We bieden helderheidsniveaus variërend van standaard (200 ¢ 400 cd/m2) voor binnenomgevingen tot hoge helderheidsconfiguraties (500+ cd/m2) voor buiten- of hoge-omgevingslichttoepassingenElke helderheidsspecificatie wordt door middel van strenge tests gevalideerd om een consistente prestatie te garanderen.

Aanpassing van het touchpaneelOnze displaymodules kunnen worden geconfigureerd met capacitive touch, resistive touch of zonder touchfunctionaliteit.Terwijl resistieve aanraking ideaal is voor handschoenen-operatie of stylus-invoer scenario's.

Oppervlaktebehandeling en dekselglasChenghao biedt oppervlaktebehandeling met anti-glans (AG) om reflecties in heldere omgevingen te minimaliseren.en zijdefilterdrukken om te voldoen aan de specifieke esthetische en functionele behoeften van uw productbehuizing.

Waarom Chenghao kiezen voor maatwerk?Chenghao levert op maat gemaakte displayoplossingen met korte doorlooptijden en concurrerende prijzen.Neem vandaag nog contact op met ons verkoopteam om uw vereisten voor displayaanpassingen te bespreken en een gedetailleerde offerte voor uw project te ontvangen.

Toepassingsgevallen

Draagbare medische diagnostische hulpmiddelenDe CH049L001A-PW is zeer geschikt voor compacte medische instrumenten zoals draagbare pulsoximeters, draagbare glucosemeters en miniatuur patiëntmonitors.Het brede werktemperatuurbereik zorgt voor nauwkeurige weergave in verschillende klinische en veldomgevingen, terwijl het lage stroomverbruik de levensduur van de batterij verlengt bij langdurig gebruik in medische noodgevallen.

Industriële IoT-sensornodesIn slimme fabrieks- en industriële IoT-implementaties dient deze micro-OLED-module als een ideaal lokaal scherm voor draadloze sensorknooppunten, omgevingsmonitors en edge computing gateways.De 4-pin IIC-interface integreert gemakkelijk met gemeenschappelijke microcontrollerplatforms, en de zelf-emitterende OLED-technologie zorgt voor een duidelijke leesbaarheid op zwak verlichte fabrieksvloeren of in het interieur van de bedieningskast.

Sub-displays voor consumentenelektronicaNaast industriële en medische toepassingen kan de CH049L001A-PW worden geïntegreerd in consumentenelektronica als een secundaire statusdisplay voor audioapparatuur, smart home controllers,batterijbeheersystemenDe echte zwarte achtergrond en de heldere witte tekst creëren een moderne, premium visuele verschijning binnen een opmerkelijk klein displaygebied.

Veelgestelde vragen

V1: Wat is de resolutie van het CH049L001A-PW OLED-scherm?

A: De CH049L001A-PW beschikt over een resolutie van 64 x 32 punten, waardoor voldoende pixeldichtheid is voor het weergeven van korte tekstreeksen, statuspictogrammen en eenvoudige afbeeldingen in compacte ingebedde toepassingen.

V2: Welke communicatie-interface gebruikt deze module?

A: Deze OLED-module communiceert via de IIC-interface (I2C) met slechts vier pinnen: GND, VCC, SCL en SDA.Het twee-draad IIC-protocol vereenvoudigt zowel hardwareverbindingen als de implementatie van software-drivers.

V3: Wat is het werktemperatuurbereik?

A: De CH049L001A-PW ondersteunt een werktemperatuurbereik van -40°C tot +85°C, waardoor deze geschikt is voor industriële, medische en buitentoepassingen met extreme thermische omstandigheden.

V4: Is er voor deze module een achtergrondverlichting vereist?

A: Nee. Als een passief OLED-display is de CH049L001A-PW zelf uitzendendend en heeft hij geen achtergrondverlichting nodig.Dit resulteert in een lager stroomverbruik en een dunner totaalprofiel van de module in vergelijking met achtergrondverlichte LCD-alternatieven.

V5: Kan Chenghao de FPC- of pinconfiguratie van deze module aanpassen?

A: Ja. Chenghao biedt uitgebreide aanpassingsdiensten aan, waaronder FPC-vorm, pin-telling, interface-type, helderheidsniveau en glasontwerp.Neem contact op met ons verkoopteam met uw specifieke eisen voor een op maat gemaakte oplossing.

V6: Is de CH049L001A-PW ROHS-conform?

A: Ja. De CH049L001A-PW voldoet aan de ROHS milieubeschermingsvereisten en zorgt voor de naleving van de internationale voorschriften inzake gevaarlijke stoffen in elektronische componenten.

V7: Wat zijn de typische toepassingen van dit 0,49-inch OLED-scherm?

A: Algemene toepassingen zijn draagbare medische apparaten, industriële IoT-sensordisplays, smart home controller panels, statusindicatoren voor audioapparatuur, aflezen van batterijbeheersystemen,en andere ruimtebeperkte ingebedde systemen waarvoor een compacte visuele interface vereist is.
