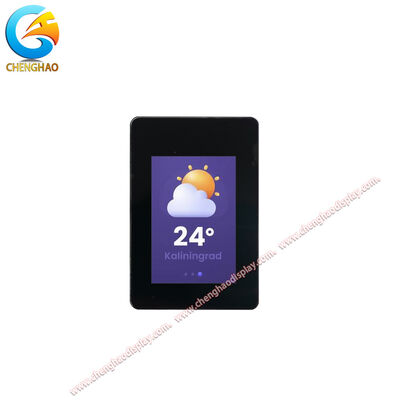

1.14 inch IPS TFT LCD-module SPI Interface Breedte temperatuur voor industriële toepassing

Productbeschrijving

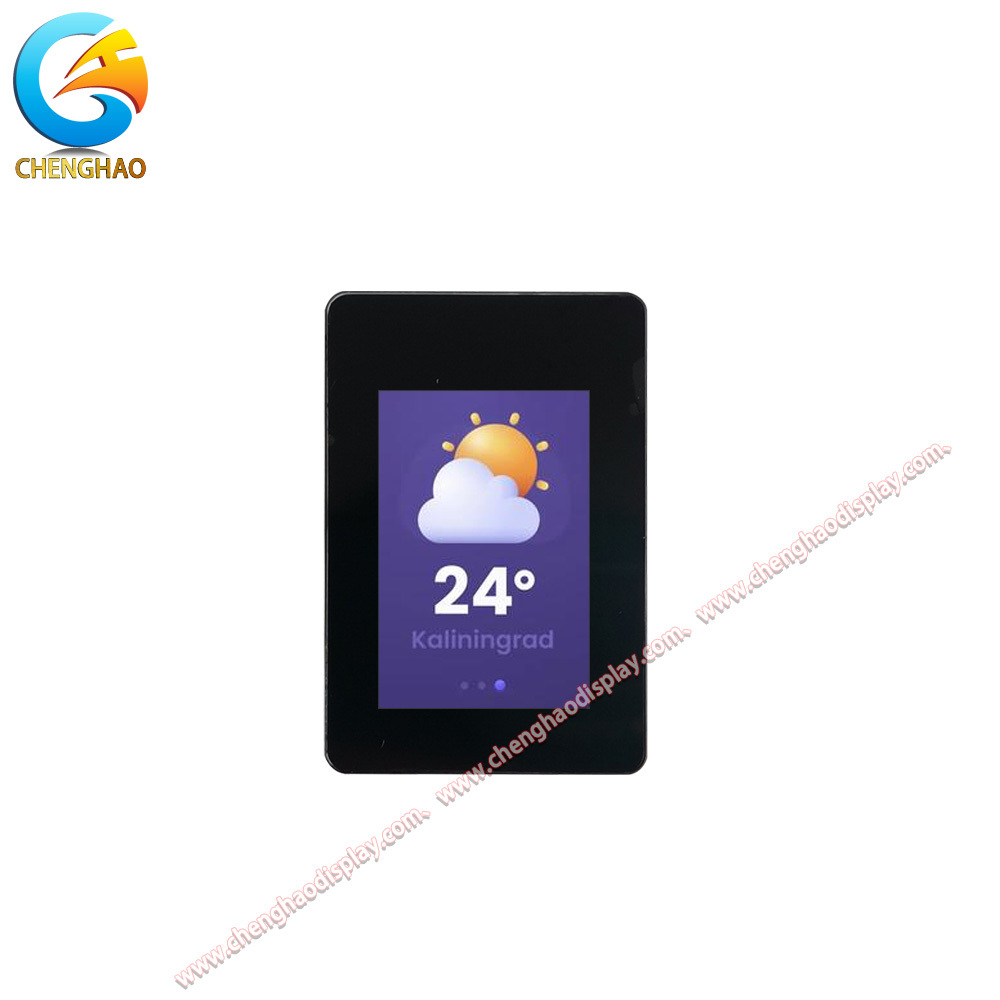

De CH114QV01A-L-PA is een compacte 1,14 inch IPS TFT LCD-module die is ontworpen voor industriële en ingebedde toepassingen die betrouwbare weergaveprestaties vereisen in ruimtebeperkte omgevingen.Dit kleine beeldscherm heeft een resolutie van 135×RGB×240 punten, die duidelijke en scherpe afbeeldingen leveren die geschikt zijn voor gebruikersinterfaces, statusindicatoren en datavisualisatiepanelen.

Gebouwd met geavanceerde IPS-technologie (In-Plane Switching), biedt deze TFT-LCD-module een uitzonderlijke volledige kijkhoek van 80/80/80/80 graden,het garanderen van een consistente kleurweergave en beeldkwaliteit vanuit vrijwel elke kijkrichtingDe transmisieve weergave met normaal zwarte toestand zorgt voor een uitstekende contrastverhouding, waardoor deze ideaal is voor zowel binnen- als gecontroleerde verlichtingsomgevingen.

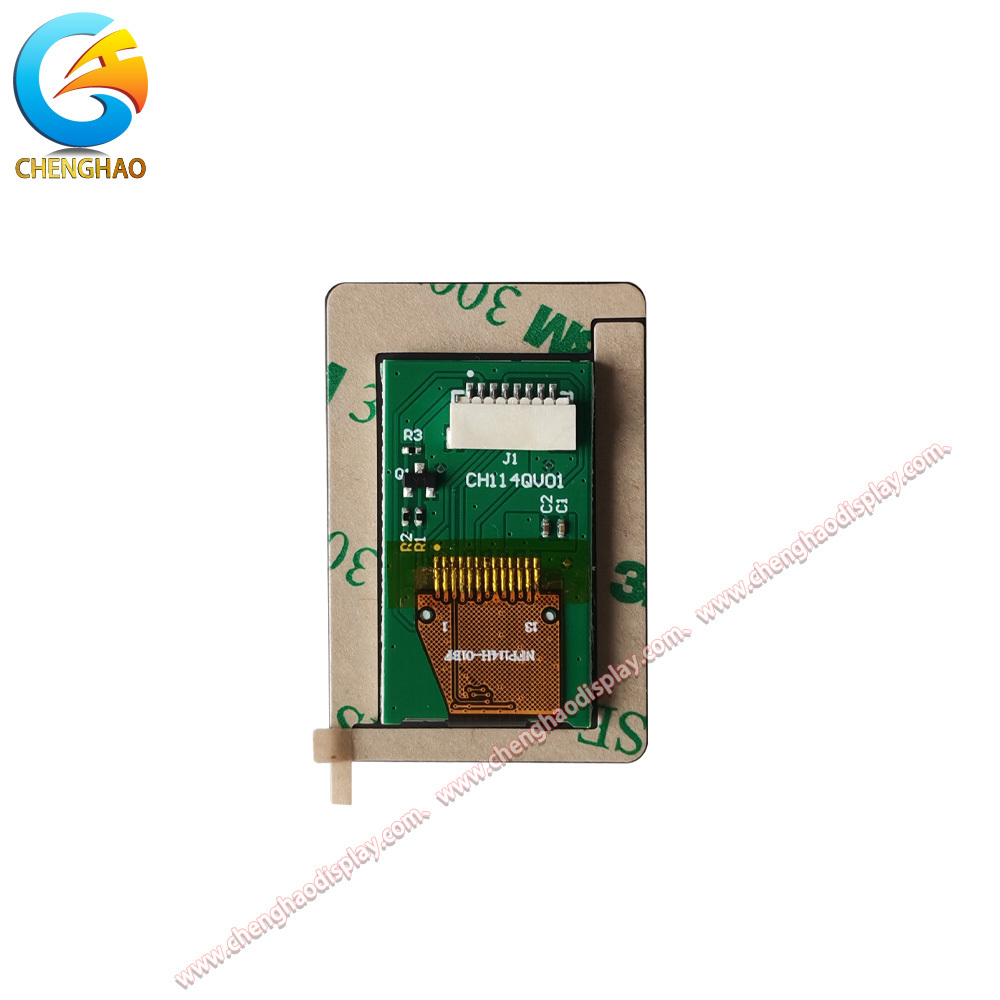

De module maakt gebruik van SPI (Serial Peripheral Interface) -communicatieprotocol, waardoor het aantal vereiste verbindingspins aanzienlijk wordt verminderd tot slechts 8 pins op de FPC.Deze vereenvoudigde interfacearchitectuur maakt de CH114QV01A-L-PA bijzonder geschikt voor integratie met microcontrollers en ingebedde systemen waar GPIO-bronnen beperkt zijn.

Met een typische helderheid van 350 cd/m2 levert dit scherm een voldoende helderheid voor de meeste toepassingen binnen, terwijl de energie-efficiëntie behouden blijft.De module is ontworpen om betrouwbaar te werken in een breed temperatuurbereik van -20 °C tot +70 °C, met een opslagcapaciteit van -30°C tot +80°C, waardoor een betrouwbare prestatie wordt gewaarborgd in veeleisende industriële omgevingen.

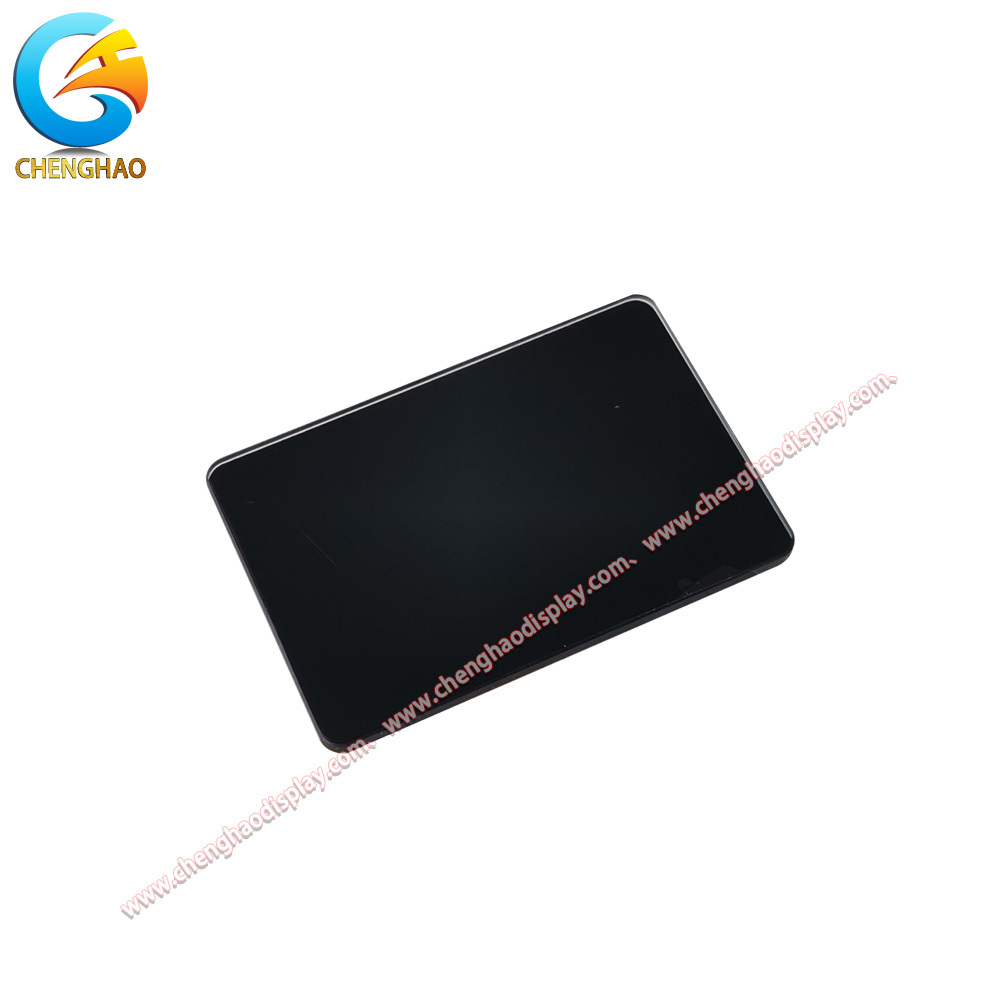

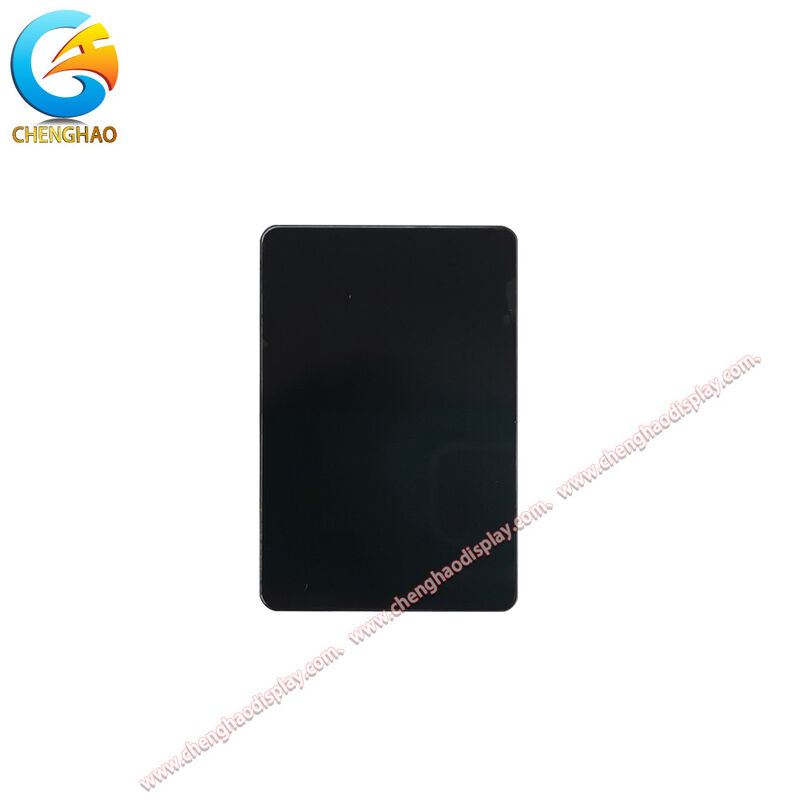

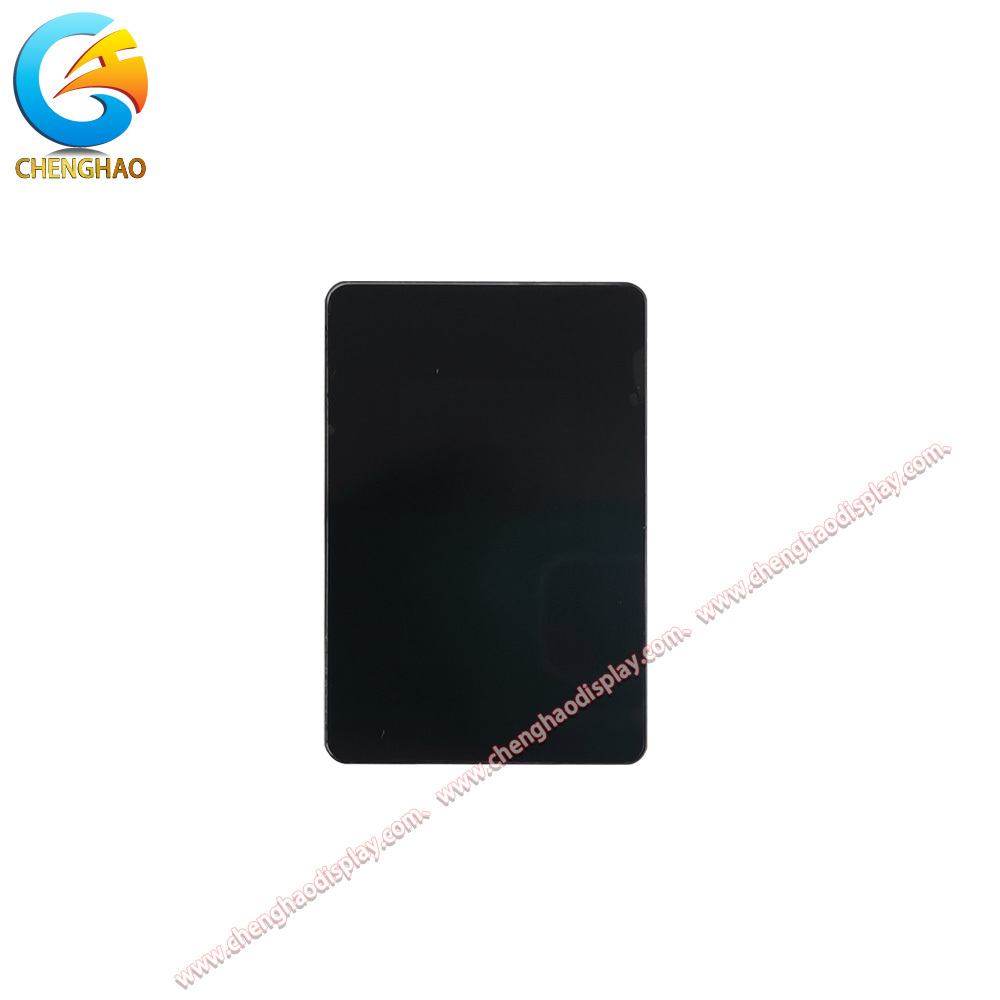

Een onderscheidend kenmerk van deze module is de geïntegreerde beschermende behuizing voor glazen lenzen met een dikte van 1,8 mm.een verbeterde mechanische bescherming van het onderliggende TFT-paneel zonder aanraakfunctionaliteitDeze robuuste constructie maakt het scherm geschikt voor toepassingen waar fysieke duurzaamheid essentieel is, maar capacitieve touchinteractie niet vereist is.

De actieve oppervlakte heeft afmetingen van 14,86 × 24,91 mm binnen een totale TFT-omtrek van 27,80 × 31,00 mm,een optimaal evenwicht bieden tussen display real estate en compacte voetafdruk voor draagbare en handheld apparaten.

Productkenmerken

Compacte grootte voor ruimtebeperkte toepassingenDe 1,14-inch formaat maakt deze IPS TFT LCD-module een uitstekende keuze voor handheld-apparaten, draagbare instrumenten en ingebedde systemen waar de plaatruimte en het omhulselvolume een premium zijn.De kleine voetafdruk stelt ontwerpers in staat een functioneel scherm te integreren zonder de afmetingen van het product aanzienlijk te vergroten.

IPS-technologie voor een superieure kijkbelevingIn tegenstelling tot conventionele TN-panelen biedt de IPS-technologie die in deze module wordt gebruikt, een consistente kleurnauwkeurigheid en helderheid in alle kijkhoeken.Gebruikers kunnen het scherm vanuit elke richting bekijken zonder kleurverschuiving of contrastvermindering, wat bijzonder waardevol is voor samenwerkingsomgevingen waar meerdere gebruikers hetzelfde scherm kunnen bekijken.

SPI-interface voor vereenvoudigde integratieHet SPI-communicatieprotocol vermindert de interfacecomplexiteit tot slechts 8 pins, waardoor deze module zeer compatibel is met een breed scala aan microcontrollers, waaronder de ARM Cortex-M-serie, ESP32,en andere populaire ingebedde platformsHet vereenvoudigde aantal pins vermindert ook de complexiteit van de FPC-routing en verbetert de algehele betrouwbaarheid van het systeem.

Breed temperatuurbereikMet een operationele capaciteit van -20 °C tot +70 °C is deze displaymodule ontworpen om betrouwbaar te werken in uitdagende industriële omgevingen.Van koelkasten tot buitenkiosken in gematigde klimaten, de CH114QV01A-L-PA behoudt een stabiele prestatie zonder dat aanvullende verwarmings- of koelsystemen nodig zijn.

Beschermingsglas-LENS-constructieDe geïntegreerde 1,8 mm dikke Glass LENS cover biedt robuuste mechanische bescherming tegen krassen, schokken en milieuverontreinigende stoffen.Deze eigenschap verlengt de levensduur van de module in toepassingen waarbij het scherm aan fysiek contact of moeilijke bedrijfsomstandigheden kan worden blootgesteld.

Energiezuinige exploitatieHet helderheidsniveau van 350 cd/m2 zorgt voor een optimale balans tussen zichtbaarheid en stroomverbruik.Deze efficiëntie maakt de module geschikt voor batterij-aangedreven apparaten waar het beeldscherm vermogen budget moet zorgvuldig worden beheerd om de operationele runtime te maximaliseren.

Producttekening

Detaille specificaties

Gepersonaliseerde inleiding

Chenghao biedt uitgebreide aanpassingsdiensten voor TFT-LCD-modules, mono-LCD-displays, kleuren-OLED-modules en mono-OLED-modules.,We bieden flexibele aanpassingsopties om aan diverse toepassingsvereisten te voldoen.

FPC-aanpassingenWe kunnen de FPC vorm, lengte en pin configuratie aanpassen volgens uw PCB lay-out.of gewijzigde pin toewijzingen, kan ons technische team de optimale FPC-oplossing voor uw product ontwerpen.

Interface-optiesHoewel deze module een SPI-interface heeft, ondersteunt Chenghao een breed scala aan interfacetypen, waaronder MCU, RGB, MIPI, LVDS, eDP en HDMI.Voor toepassingen die een grotere bandbreedte of een andere protocolcompatibiliteit vereisen, kunnen wij alternatieve interfaceloplossingen uit ons productportfolio aanbevelen.

Helderheid aanpassenDe standaard helderheid van 350 cd/m2 is geschikt voor de meeste binnentoepassingen. Voor buitenomgevingen of omgevingsomgevingen met veel licht bieden we opties met een hoge helderheid van meer dan 500 cd/m2 voor leesbaarheid door zonlicht.Omgekeerd, voor energiegevoelige toepassingen, kunnen varianten met een lagere helderheid worden geconfigureerd om de levensduur van de batterij te verlengen.

DekselglasoplossingenDe geïntegreerde Glass LENS kan worden aangepast in termen van dikte, vorm en oppervlaktebehandeling.en op maat gemaakte zijdedrukken voor merkgebruik of functionele overlappingen.

AanraakintegratieHoewel deze specifieke module geen touchfunctionaliteit bevat, biedt Chenghao zowel capacitive touch (CTP) als resistive touch (RTP) integratieopties voor compatibele displaymodules.Aanraakoplossingen kunnen voor verschillende gebruiksgevallen worden aangepast, van basis single-touch naar geavanceerde multi-touch met handschoen ondersteuning.

Toepassingsgevallen

Draagbare testinstrumentenHet compacte 1,14-inch display is ideaal voor handheld multimeters, draagbare oscilloscopen en veldmetingstoestellen.De volledige kijkhoek van het IPS zorgt ervoor dat de metingen zichtbaar blijven vanaf verschillende posities, terwijl de SPI-interface de integratie met ingebedde processors die gewoonlijk in testapparatuur worden gebruikt, vereenvoudigt.

Industriële besturingspanelenKleine HMI-panelen in industriële automatiseringssystemen profiteren van het brede temperatuurbereik van deze module en de robuuste bescherming van Glass LENS.en eenvoudige grafische interfaces in bedieningskamers, PLC-systemen en gedistribueerde I/O-modules.

Medische diagnostische hulpmiddelenDraagbare medische instrumenten zoals pulsoximeters, glucosemonitors en draagbare diagnostische hulpmiddelen vereisen compacte displays met betrouwbare prestaties.De helderheid van 350 cd/m2 zorgt voor duidelijk zicht in klinische omgevingen, terwijl de beschermende glazen behuizing bestand is tegen frequente manipulatie en reinigingsprotocollen.

Smart Home ControllersWandmontage-thermostaten, slimme schakelaars en IoT-controlehots kunnen dit display gebruiken om temperatuurmetingen, statuspictogrammen en menu-interfaces weer te geven.Het lage aantal pins van de SPI-interface maakt het geschikt voor IoT-apparaten met beperkte middelen, en de grote temperatuurtolerantie zorgt voor een betrouwbare werking onder verschillende binnenshuisomstandigheden.

ConsumentenelektronicaDraagbare audio-spelers, draagbare gezondheidstoezichtingsapparaten en handheld-gamingapparaten profiteren van de kleine formaat en energiezuinige werking.De IPS-technologie zorgt voor een consistente kleurweergave voor gebruikersinterfaces, terwijl het beschermglas de duurzaamheid van het product verlengt bij dagelijks gebruik.

Veelgestelde vragen

V1: Wat is het voordeel van de SPI-interface voor deze displaymodule?A1: De SPI (Serial Peripheral Interface) vereist slechts 4 signaallijnen (SCL, SDA, CS, DC) plus stroom en grond, waardoor het aantal pinnen aanzienlijk wordt verminderd in vergelijking met parallelle interfaces.Dit maakt de module ideaal voor microcontrollers met beperkte GPIO-bronnenDe afrekening is iets langzamere refresh rates, wat acceptabel is voor statische of langzaam bijgewerkte gebruikersinterfaces.

V2: Kan deze module buiten gebruikt worden?A2: Met een helderheid van 350 cd/m2 is deze module geschikt voor schaduwrijke buitenruimtes of binnenomgevingen met omgevingslicht.wij raden onze varianten met een hoge helderheid aan die meer dan 500 cd/m2 bedragenHet brede werktemperatuurbereik (-20°C tot +70°C) ondersteunt ook gebruik buiten in gematigd klimaat zonder extra milieucontrole.

V3: Wat is het doel van de glazen lensdoek?A3: De 1,8 mm dikke glazen lens biedt mechanische bescherming voor het onderliggende TFT-paneel en beschermt het tegen krassen, schokken en het binnendringen van stof.Dit maakt de module geschikt voor toepassingen waarbij het scherm kan worden blootgesteld aan fysiek contact of harde omgevingenLet op dat dit dekselglas geen aanraakfunctionaliteit bevat.

V4: Hoe verbetert IPS-technologie de kijkbeleving?A4: De IPS-technologie (In-Plane Switching) elimineert de kleurverschuiving en contrastvermindering die typisch zijn voor conventionele TN-panelen wanneer ze vanuit hoeken buiten de as worden bekeken.Gebruikers zien consistente kleuren en helderheid vanuit vrijwel elke richting, waardoor dit scherm uitstekend geschikt is voor samenwerkingsomgevingen of handheld-apparaten die in verschillende oriëntatie worden gebruikt.

V5: Welke aanpassingsmogelijkheden zijn er voor deze module?A5: Chenghao biedt FPC-aanpassingen (vorm, lengte, pinconfiguratie), helderheidsvarianten (standaard tot hoge helderheid), dekkingsglasopties (AG-coating, AF-behandeling, aangepaste zijdedruk),en alternatieve interfaceoplossingenVoor aanraakbare toepassingen kunnen wij compatibele capacitieve of resistieve aanraakvarianten uit ons productportfolio aanbevelen.

V6: Wat is de typische doorlooptijd voor monsters en massaproductie?A6: Standaard monsters zijn meestal beschikbaar binnen 7-15 werkdagen. Voor massaproductieorders is de doorlooptijd afhankelijk van de hoeveelheid en aanpassingsvereisten, meestal tussen de 4-8 weken.Neem contact op met ons verkoopteam voor specifieke ramingen van de doorlooptijd op basis van uw projectvereisten.

V7: Is technische ondersteuning beschikbaar voor integratie?A7: Ja, Chenghao biedt uitgebreide technische ondersteuning, met inbegrip van voorbeelden van stuurcodes, initialisatiesequenties, integratierichtlijnen en rechtstreeks technische advies.Ons technische team kan helpen met de interface configuratie, energiebeheer optimalisatie, en het oplossen van problemen tijdens uw productontwikkeling proces.
