1.9 inch 170x320 IPS TFT LCD Capacitive Touch Display Module 8-Bit SPI 400 cd/m2 Waterdicht

Productbeschrijving

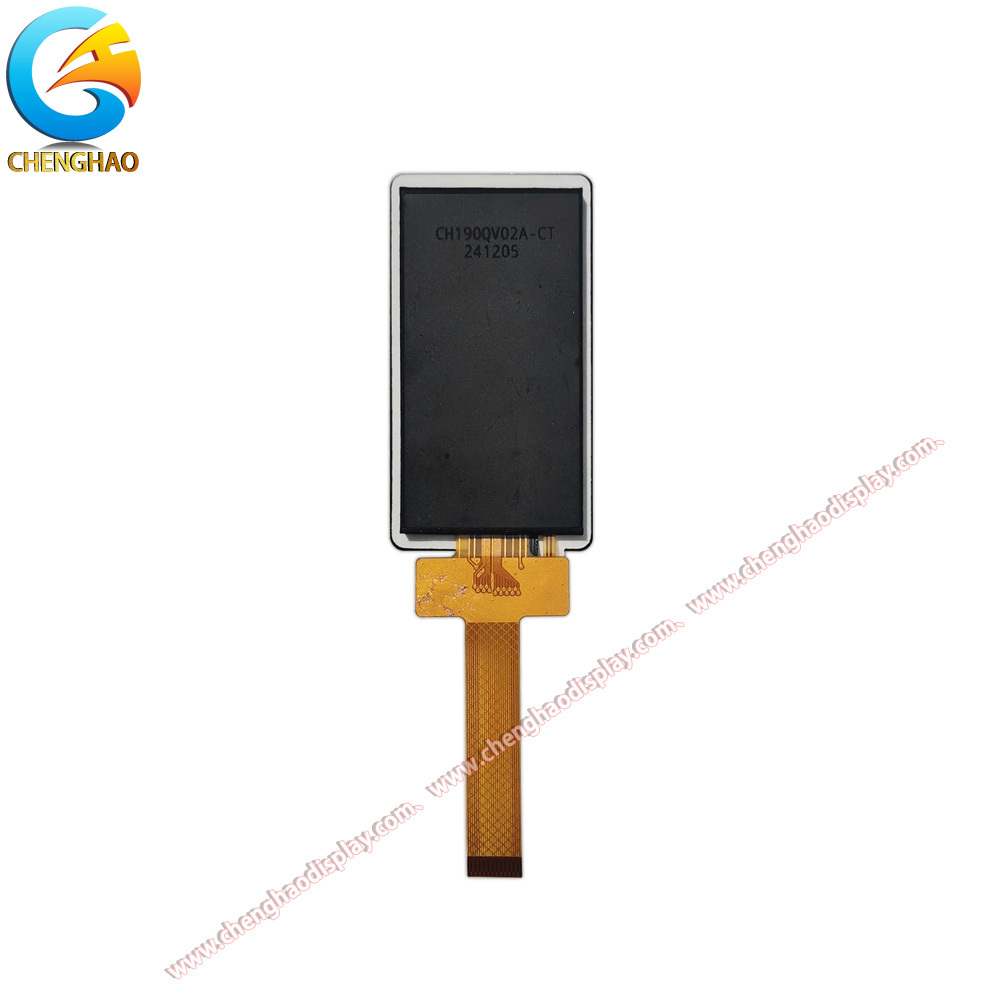

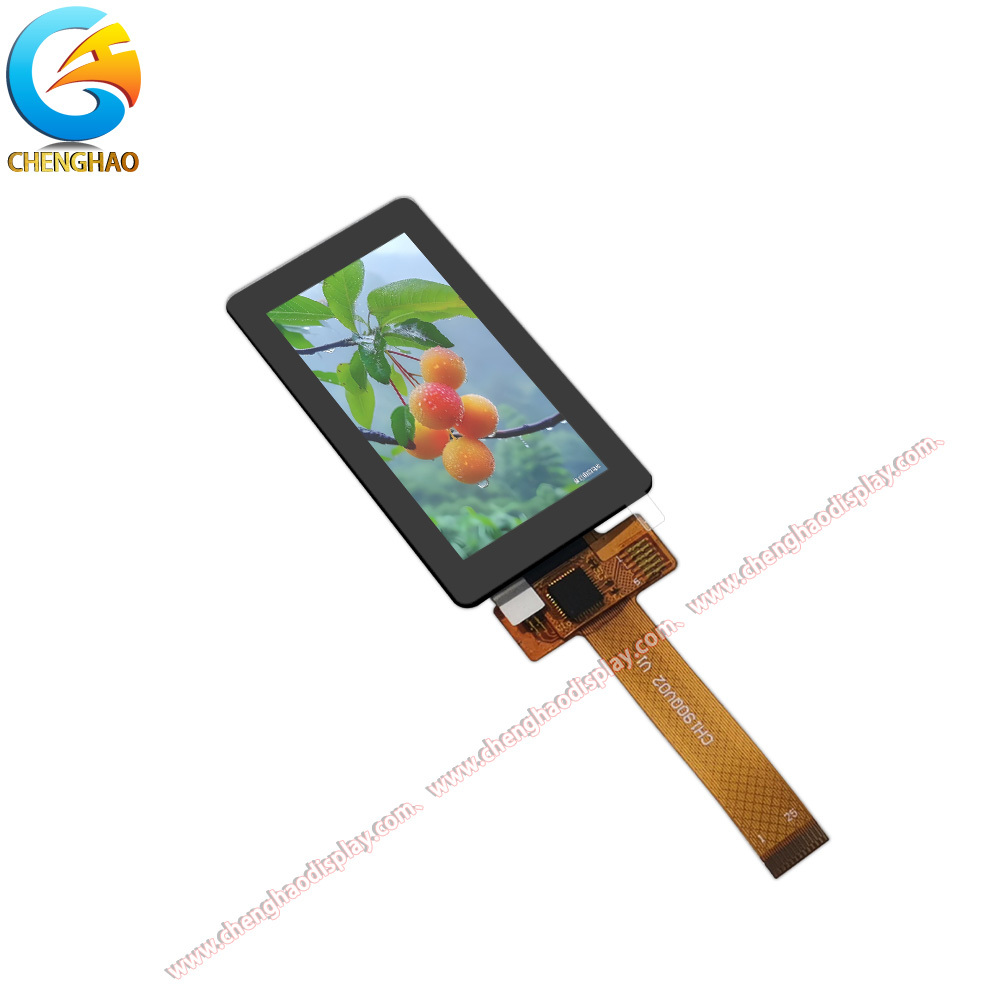

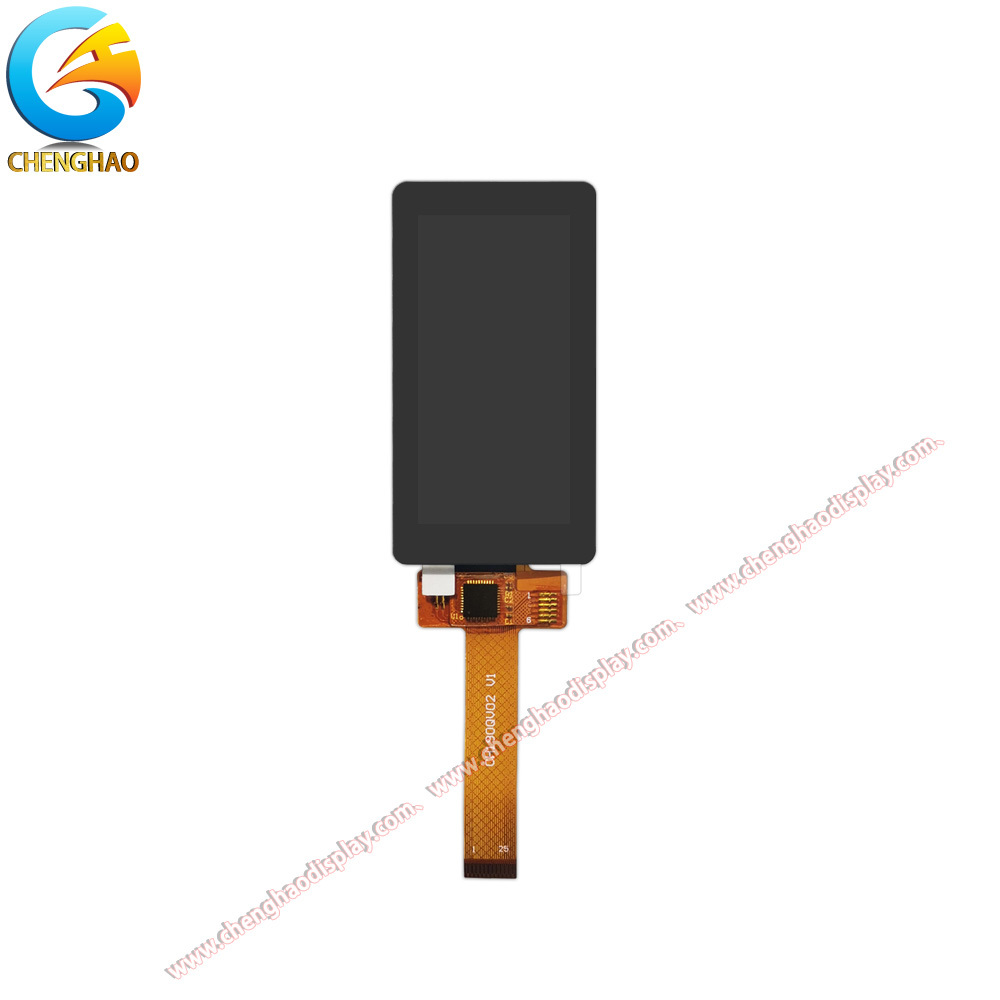

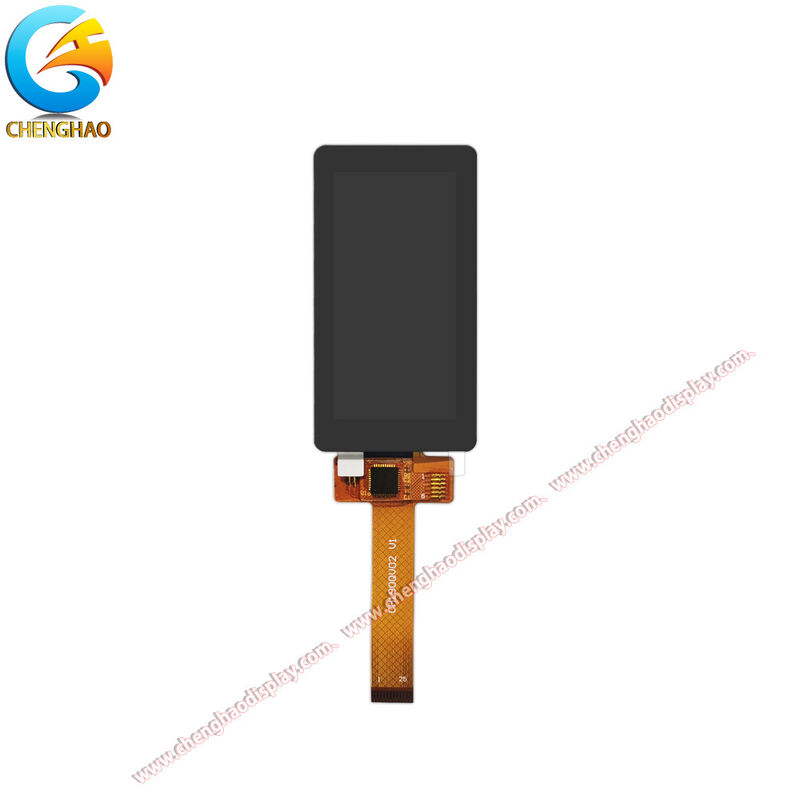

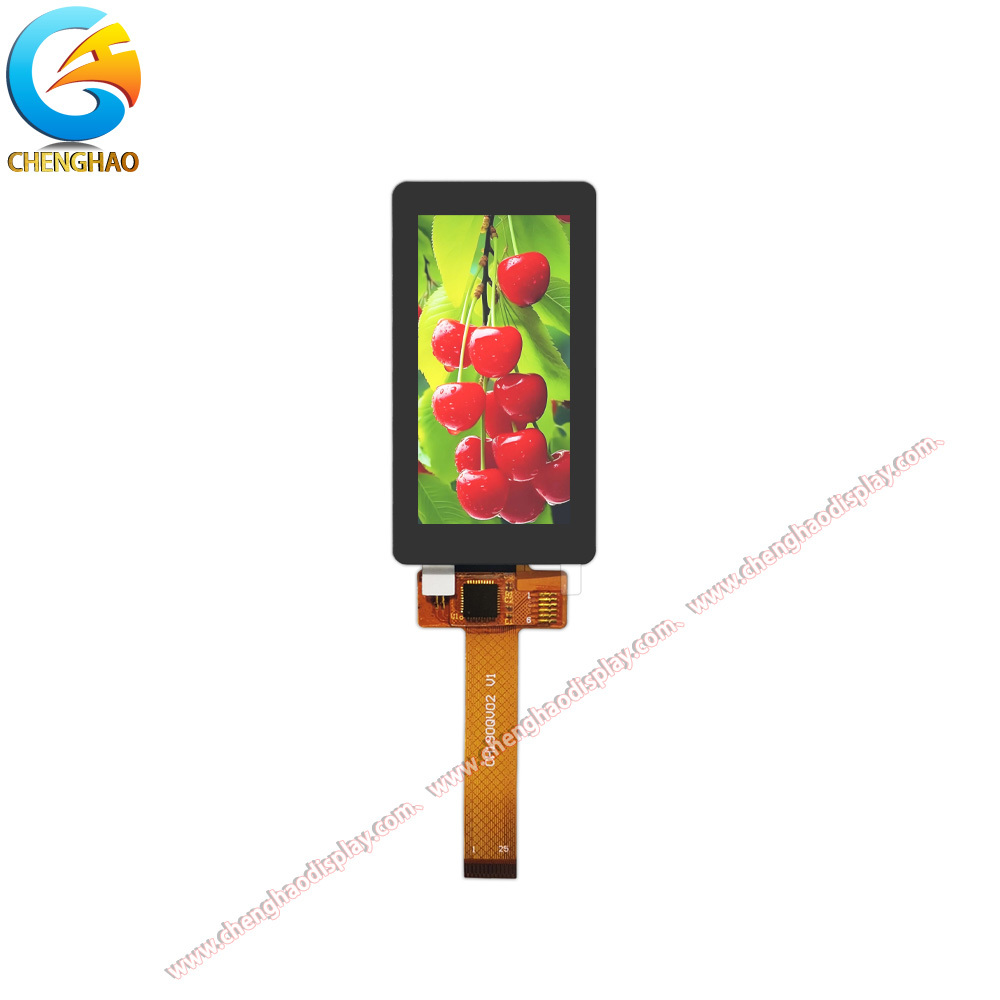

De CH190QV02A-CT is een compacte 1,9-inch TFT LCD-displaymodule, ontworpen voor toepassingen die een krachtig kleinformaat display met geïntegreerde capacitieve aanraakfunctionaliteit vereisen. Deze module heeft een pixelresolutie van 170 x 320 (RGB) in een IPS-paneelconfiguratie (In-Plane Switching) met doorlatende, normaal zwarte weergavemodus en levert een uitzonderlijke beeldkwaliteit met brede kijkhoeken en consistente kleurreproductie vanuit vrijwel elke richting.

Met een helderheid van 400 cd/m2 is deze displaymodule zeer geschikt voor zowel binnen- als buitenomgevingen waar leesbaarheid bij omgevingslicht belangrijk is. De module ondersteunt dubbele interface-opties, waaronder 4-lijns 8-bit SPI en i80-systeem 8-bit parallelle interface, waardoor flexibele integratie wordt geboden met een breed scala aan microcontrollers en embedded systemen.

Het geïntegreerde capacitieve aanraakpaneel (CTP) maakt gebruik van het I2C-communicatieprotocol voor betrouwbare en responsieve aanraakinvoer, waardoor er geen aparte integratie van de aanraakcontroller nodig is. De totale afmetingen van de module zijn 49,72 mm x 25,80 mm (TFT OD) met een actief gebied van 42,72 mm x 22,70 mm, gehuisvest in een LENS-buitenafmeting van 55,83 mm x 29,50 mm. Het display maakt gebruik van een 0,7 mm dikke glazen afdeklens voor oppervlaktebescherming.

Ontworpen met een waterdichte structuur en een 25-pins FPC-connector (FH35C-25S-0.3SHW(50)), is deze module bestand tegen uitdagende werkomgevingen terwijl de betrouwbare signaalconnectiviteit behouden blijft. De module werkt binnen een spanningsbereik van 2,8 V tot 3,3 V en is geschikt voor toepassingen in industriële besturing, medische apparatuur, smart home-apparaten, draagbare instrumenten en IoT-terminals waar ruimte-efficiëntie en weergavekwaliteit kritische vereisten zijn.

De capacitieve aanraakinterface ondersteunt multi-touchgebaren, waardoor de gebruikersinteractie in menugestuurde interfaces en bedieningspaneeltoepassingen wordt verbeterd. De IPS-technologie zorgt ervoor dat het scherm een ​​uitstekend contrast en kleurnauwkeurigheid behoudt bij kijkhoeken tot 80 graden in alle richtingen, waardoor het ideaal is voor apparaten waarbij meerdere gebruikers tegelijkertijd naar het scherm moeten kijken of waar het scherm onder verschillende hoeken in de behuizing van het eindproduct kan worden geplaatst.

Producteigenschappen

1. Compact 1,9-inch IPS-scherm met een resolutie van 170 x 320

De CH190QV02A-CT maakt gebruik van geavanceerde IPS-technologie (In-Plane Switching) om uitzonderlijke kijkprestaties te leveren in een compacte 1,9-inch vormfactor. In tegenstelling tot standaard TN-panelen die last hebben van kleurverschuivingen en contrastverslechtering bij niet-gecentreerde hoeken, behoudt deze IPS-module een consistente kleurnauwkeurigheid en beeldkwaliteit over een volledige kijkkegel van 80 graden in alle richtingen. De resolutie van 170 x 320 pixels biedt scherpe, leesbare tekst en gedetailleerde afbeeldingen binnen een klein actief gebied van slechts 42,72 mm x 22,70 mm, waardoor het ideaal is voor toepassingen met beperkte ruimte, zoals draagbare instrumenten, medische sondes en compacte HMI-panelen waarbij elke millimeter telt.

2. In zonlicht leesbaar 400 cd/m2 helderheid

Met een helderheid van 400 cd/m2 biedt deze displaymodule uitstekende leesbaarheid in zowel binnen- als semi-buitenomgevingen. De achtergrondverlichting met hoge helderheid zorgt ervoor dat de inhoud op het scherm zichtbaar blijft onder heldere omgevingslichtomstandigheden, zoals terminals op de vloer van magazijnen, bewakingsapparatuur buitenshuis of displays op autodashboards. In combinatie met de natuurlijk hoge contrastverhouding van het IPS-paneel levert de achtergrondverlichting van 400 cd/m2 levendige kleuren en diepe zwarttinten die de gebruikerservaring in diverse toepassingsscenario's verbeteren.

3. Geïntegreerde capacitieve aanraking met I2C-interface

De module wordt geleverd met een in de fabriek aangebracht capacitief aanraakpaneel (CTP) dat de complexiteit van het inkopen en assembleren van een afzonderlijk aanraakcomponent elimineert. De aanraakcontroller communiceert via het industriestandaard I2C-protocol, waardoor naadloze integratie met de meeste reguliere microcontrollers mogelijk is zonder dat er extra driverontwikkeling nodig is. De glazen afdeklens met een dikte van 0,7 mm biedt robuuste oppervlaktebescherming met behoud van uitstekende aanraakgevoeligheid en optische helderheid. Deze geïntegreerde oplossing verlaagt de stuklijstkosten, bespaart PCB-ruimte en versnelt de time-to-market voor productontwikkelaars.

4. Dubbele interfaceflexibiliteit: SPI en i80 parallel

De CH190QV02A-CT ondersteunt zowel 4-lijns 8-bit SPI als i80-systeem 8-bit parallelle interfacemodi, waardoor ontwerpers de vrijheid hebben om de meest geschikte interface voor hun toepassing te kiezen. De SPI-modus is ideaal voor systemen met beperkte GPIO-beschikbaarheid, waarbij slechts minimale pinverbindingen nodig zijn voor displaybediening. De parallelle i80-interface biedt een hogere gegevensdoorvoer, waardoor deze geschikt is voor toepassingen die frequente schermupdates of geanimeerde inhoud vereisen. Dit ontwerp met dubbele interface zorgt voor compatibiliteit met een breed scala aan MCU-platforms, waaronder STM32, ESP32 en Renesas.

5. Waterdichte structuur voor zware omgevingen

Deze LCD-module is ontworpen met een speciale waterdichte constructie en is ontworpen om betrouwbaar te werken in omgevingen waar vocht, stof of condensatie aanwezig kan zijn. De beschermende afdichting rond de LENS- en FPC-constructie, gecombineerd met het 0,7 mm afdekglas en de DST-structuur (Double-Sided Tape), creëert een barrière tegen het binnendringen van vloeistoffen en deeltjes. Dit maakt de module een uitstekende keuze voor buitenapparatuur, voedselverwerkingsmachines, medische sterilisatieruimtes en industriële automatiseringssystemen waarbij milieubestendigheid een cruciale vereiste is.

Producttekening

Gedetailleerde specificaties

Aangepaste introductie

Shenzhen Chenghao Optoelectronic Co., Ltd. biedt uitgebreide aanpassingsdiensten voor TFT LCD-modules, mono LCD-schermen, kleuren-OLED-modules en mono-OLED-modules. Met jarenlange ervaring in de productie van displaymodules begrijpen we dat kant-en-klare displayoplossingen niet altijd voldoen aan de specifieke eisen van elke toepassing. Ons technische team werkt nauw samen met klanten om op maat gemaakte displayoplossingen te ontwikkelen die tegemoetkomen aan unieke ontwerpbeperkingen, omgevingsomstandigheden en prestatiedoelstellingen.

FPC-aanpassing:We bieden flexibele FPC-ontwerp- en fabricagediensten (Flexible Printed Circuit), inclusief aangepaste vormstructuur, gouden vingervorm en aanpassingen aan het aantal pins. Of u nu een specifieke connectororiëntatie, langere kabellengte of extra EMI-afscherming nodig heeft, onze FPC-aanpassingsmogelijkheden zorgen voor een naadloze integratie met uw belangrijkste PCB-ontwerp.

Interface-aanpassing:Onze modules ondersteunen een breed scala aan interface-opties, waaronder SPI, MCU, RGB, MIPI, LVDS, eDP en HDMI. We kunnen het aandrijfschema aanpassen aan de door u gewenste MCU of applicatieprocessor, waardoor de behoefte aan niveauverschuivers of protocolconverters in uw systeemarchitectuur wordt verminderd.

Helderheidsaanpassing:Afhankelijk van uw toepassingsomgeving bieden wij standaard helderheidsniveaus (200-300 cd/m2), hoge helderheidsopties (500 cd/m2 en hoger) en aanpasbare achtergrondverlichtingsconfiguraties. Voor de CH190QV02A-CT kan de standaardhelderheid van 400 cd/m2 worden aangepast aan specifieke zichtbaarheidseisen binnen of buiten.

Opties voor aanraakpaneel:Wij bieden capacitieve aanraking (CTP), resistieve aanraking en no-touch-configuraties op basis van uw toepassingsbehoeften. Voor apparaten die handschoenbediening of stylusinvoer vereisen, is resistive touch beschikbaar. Voor moderne interfaces die multi-touch gebaren en soepele gebruikersinteractie vereisen, leveren onze capacitieve aanraakoplossingen een uitstekende responsiviteit.

Antireflectiebehandeling (AG):Om de leesbaarheid in heldere omgevingen te verbeteren, bieden we een antireflecterende oppervlaktebehandeling die de reflectie van omgevingslicht vermindert. Dit is met name gunstig voor apparaten buitenshuis, autodisplays en medische apparatuur waarbij schittering van het scherm de bruikbaarheid in gevaar kan brengen.

Aanpassing van de glazen afdekking:Onze aanpassingsservice voor glazen afdeklenzen maakt aanpassingen mogelijk van de dikte (van 0,5 mm tot 2,0 mm), vorm (afgeronde hoeken, inkepingen of speciale uitsparingen), kleur (wit, zwart of op maat) en zeefdruk (logo's, pictogrammen of decoratieve randen). De CH190QV02A-CT is voorzien van een 0,7 mm lens met zwarte zeefdrukrand, en we kunnen deze parameters aanpassen aan de esthetiek van uw productontwerp.

Met onze flexibele MOQ en snelle prototypingmogelijkheden is Chenghao uw ideale partner voor op maat gemaakte displayoplossingen die uw productontwikkelingscyclus versnellen en de time-to-market verkorten.

Toepassingsgevallen

1. Industriële handterminal

De compacte 1,9-inch vormfactor en waterdichte constructie maken de CH190QV02A-CT een uitstekende keuze voor draagbare industriële terminals die worden gebruikt in magazijnbeheer, logistieke tracking en buitendiensttoepassingen. De resolutie van 170 x 320 pixels biedt voldoende schermruimte voor het weergeven van inventarislijsten, scanresultaten van streepjescodes en navigatieaanwijzingen, terwijl de voetafdruk van het apparaat klein genoeg blijft voor bediening met één hand. De helderheid van 400 cd/m2 zorgt voor leesbaarheid in zowel binnenmagazijnen als laadruimtes buiten, terwijl de capacitieve aanraakinterface intuïtieve menunavigatie en gegevensinvoer mogelijk maakt zonder de noodzaak van fysieke toetsenborden. De waterdichte structuur beschermt het scherm tegen vocht en stof in industriële omgevingen, waardoor de levensduur van het apparaat wordt verlengd en de onderhoudsvereisten worden verminderd.

2. Medisch bewakingsapparaat

Op medisch gebied is de CH190QV02A-CT zeer geschikt voor draagbare diagnostische apparatuur en patiëntbewakingsapparatuur waarbij grootte, betrouwbaarheid en weergavekwaliteit van cruciaal belang zijn. De IPS-technologie zorgt voor een consistente kleurreproductie en contrast bij brede kijkhoeken, wat essentieel is voor medische professionals die tijdens procedures mogelijk vanuit verschillende posities naar het scherm moeten kijken. De capacitieve aanraakinterface maakt bediening met handschoenen mogelijk als deze op de juiste manier is geconfigureerd, waardoor deze geschikt is voor klinische omgevingen waar hygiëneprotocollen barrièrebescherming vereisen. Het brede bedrijfstemperatuurbereik en het waterdichte ontwerp van de module maken hem ook geschikt voor medische hulpmiddelen die geschikt zijn voor sterilisatie en die periodieke reiniging en desinfectie moeten doorstaan.

3. Smart Home-bedieningspaneel

Het slanke profiel en de geïntegreerde aanraakmogelijkheden van de CH190QV02A-CT maken hem tot een ideale displayoplossing voor smart home-bedieningspanelen, thermostaten en interfaces voor omgevingsmonitoring. Het 1,9-inch display is groot genoeg om temperatuurmetingen, vochtigheidsniveaus, systeemstatuspictogrammen en op aanraking gebaseerde bedieningselementen weer te geven, terwijl het onopvallend blijft wanneer het aan de muur wordt gemonteerd of wordt geïntegreerd in domotica-apparatuur. De dubbele interface-opties (SPI en i80) bieden flexibiliteit voor integratie met populaire smart home-controllers en IoT-gatewayplatforms, terwijl de helderheid van 400 cd/m2 ervoor zorgt dat het scherm leesbaar blijft onder verschillende binnenlichtomstandigheden, van slecht verlichte gangen tot zonovergoten woonkamers.

Veelgestelde vragen

Vraag 1: Kan deze displaymodule buitenshuis worden gebruikt?

Ja, de CH190QV02A-CT beschikt over een achtergrondverlichting van 400 cd/m2, wat een goede leesbaarheid biedt in semi-buitenomgevingen en schaduwrijke buitenruimtes. Voor toepassingen in direct zonlicht raden wij u aan het scherm te beoordelen onder uw specifieke lichtomstandigheden. Onze maatwerkservice kan indien nodig de helderheid ook verhogen tot 500 cd/m2 of hoger.

Vraag 2: Wat is het interfacespanningsniveau van deze module?

De module werkt op een I/O-spanning van 2,8 V tot 3,3 V, compatibel met standaard 3,3 V logische systemen. Als uw systeem een ​​ander logisch niveau gebruikt (zoals 1,8 V of 5 V), kunnen we aanbevelingen doen voor passende oplossingen voor niveauverschuiving.

Vraag 3: Ondersteunt het capacitieve aanraakscherm multi-touchbewegingen?

Ja, de geïntegreerde capacitieve aanraakcontroller ondersteunt standaard multi-touch-bewegingen, waaronder tikken, dubbeltikken, vegen en knijpzoom. De I2C-interface biedt responsieve aanraakgegevensoverdracht voor soepele gebruikersinteractie. Het aanraakpaneel kan ook worden aangepast voor bediening met handschoenen, indien nodig voor medische of industriële toepassingen.

Q4: Wat is de minimale bestelhoeveelheid (MOQ) voor dit model?

Onze standaard MOQ voor dit model gaat uit van een redelijke minimale batch. Voor prototyping en kleinschalige productie bieden wij monsterhoeveelheden aan. Neem contact op met ons verkoopteam voor specifieke MOQ-informatie op basis van uw projectvereisten.

Vraag 5: Kan de FPC-connector of kabellengte worden aangepast?

Absoluut. Zoals beschreven in onze aanpassingsintroductie, bieden we volledige FPC-aanpassing, inclusief connectortype, aantal pinnen, kabellengte en gouden vingerontwerp. Als de standaard FH35C-25S-0.3SHW(50) connectorconfiguratie niet overeenkomt met uw PCB-indeling, kan ons engineeringteam een ​​op maat gemaakte FPC-oplossing ontwerpen om een ​​goede pasvorm en betrouwbare connectiviteit te garanderen.

Vraag 6: Is het display geschikt voor apparaten die op batterijen werken?

Vraag 7: Wordt de module geleverd met RoHS-certificering?

Ja, alle producten van Shenzhen Chenghao Optoelectronic Co., Ltd. worden vervaardigd in overeenstemming met de RoHS-richtlijnen. Onze productieprocessen volgen strenge milieu- en kwaliteitscontrolenormen. RoHS-certificeringsdocumenten zijn op aanvraag verkrijgbaar.
