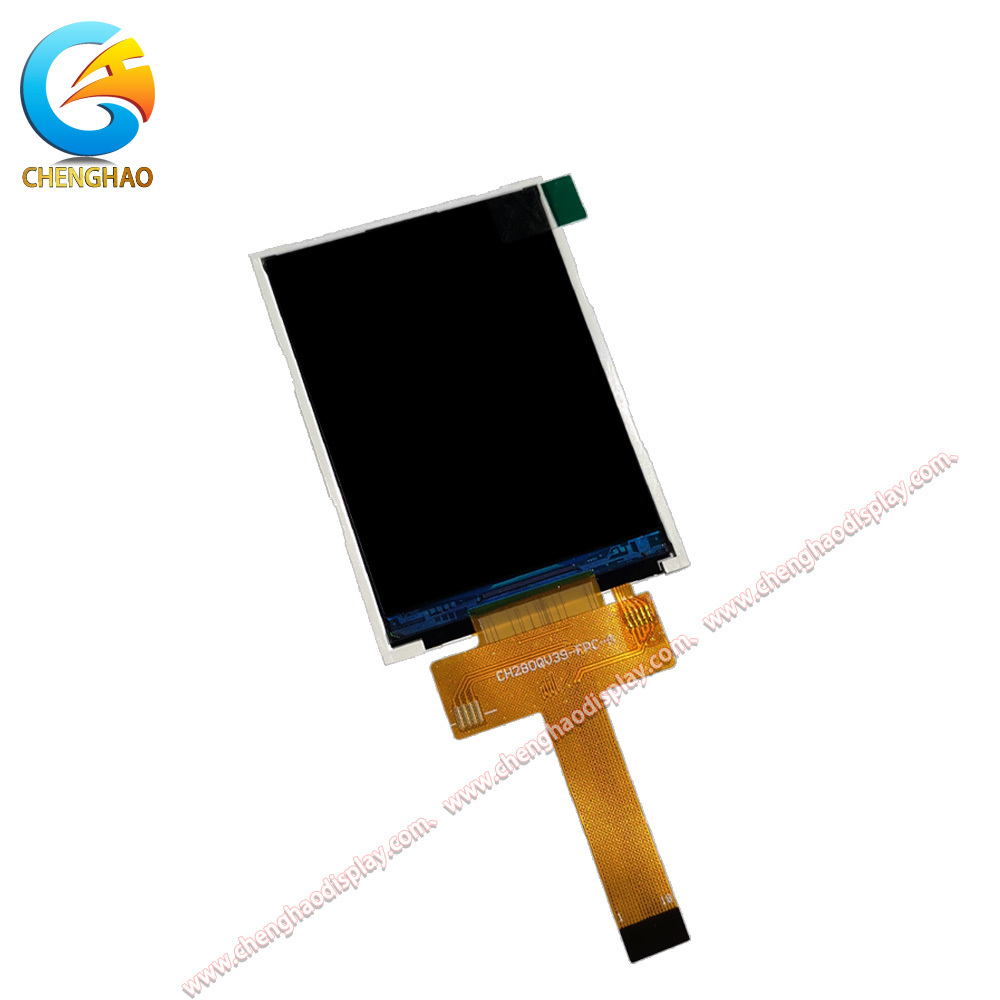

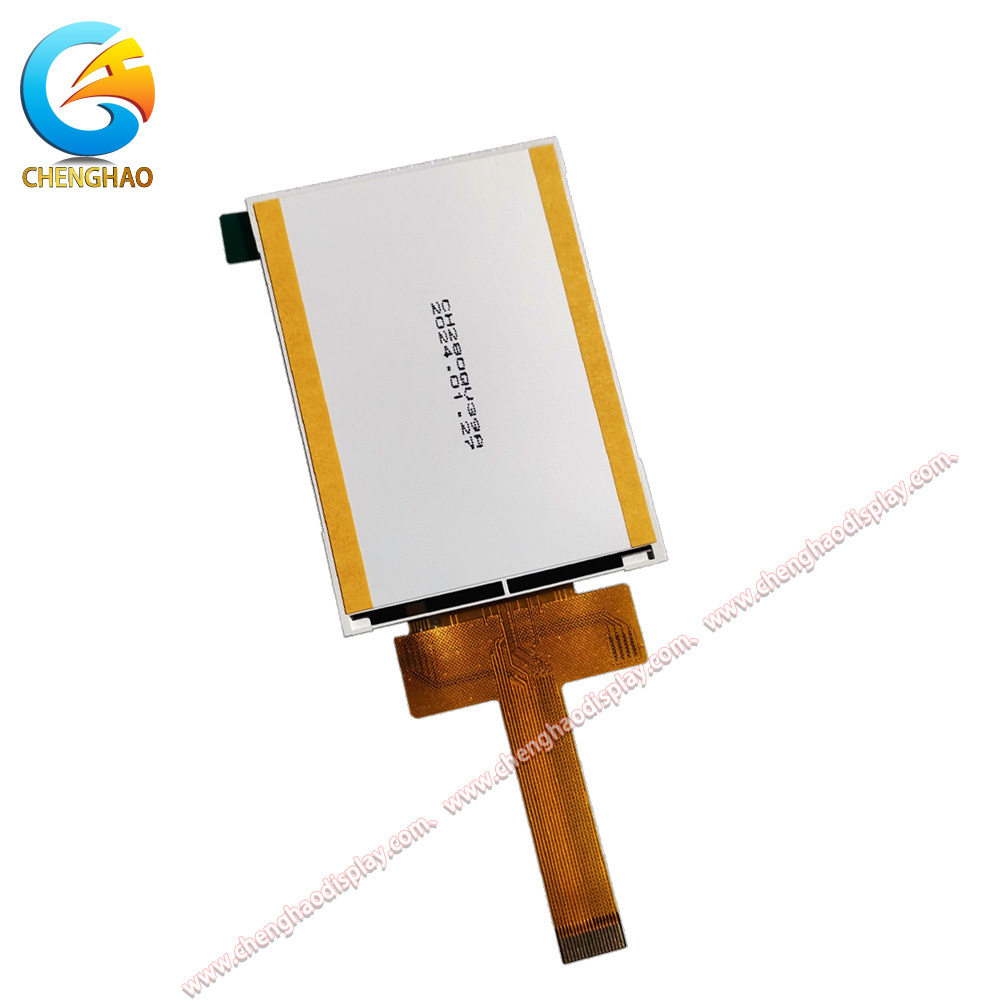

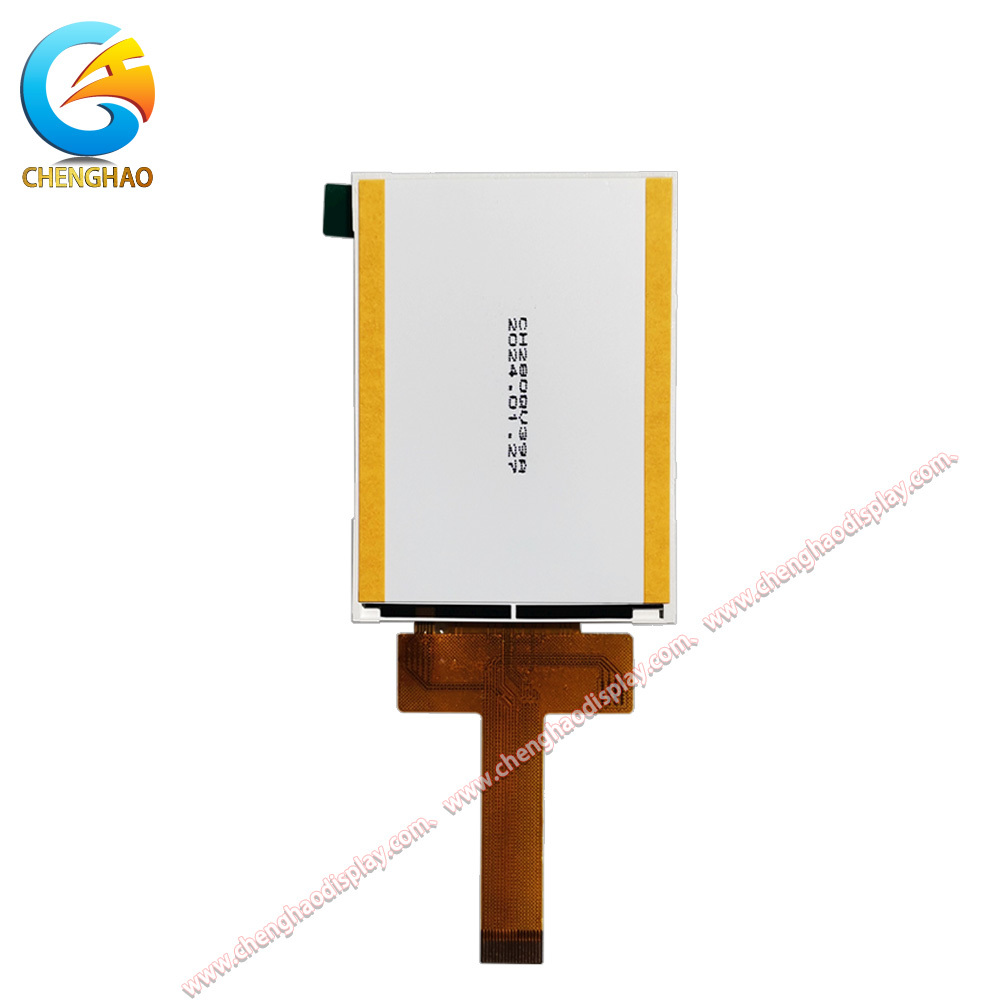

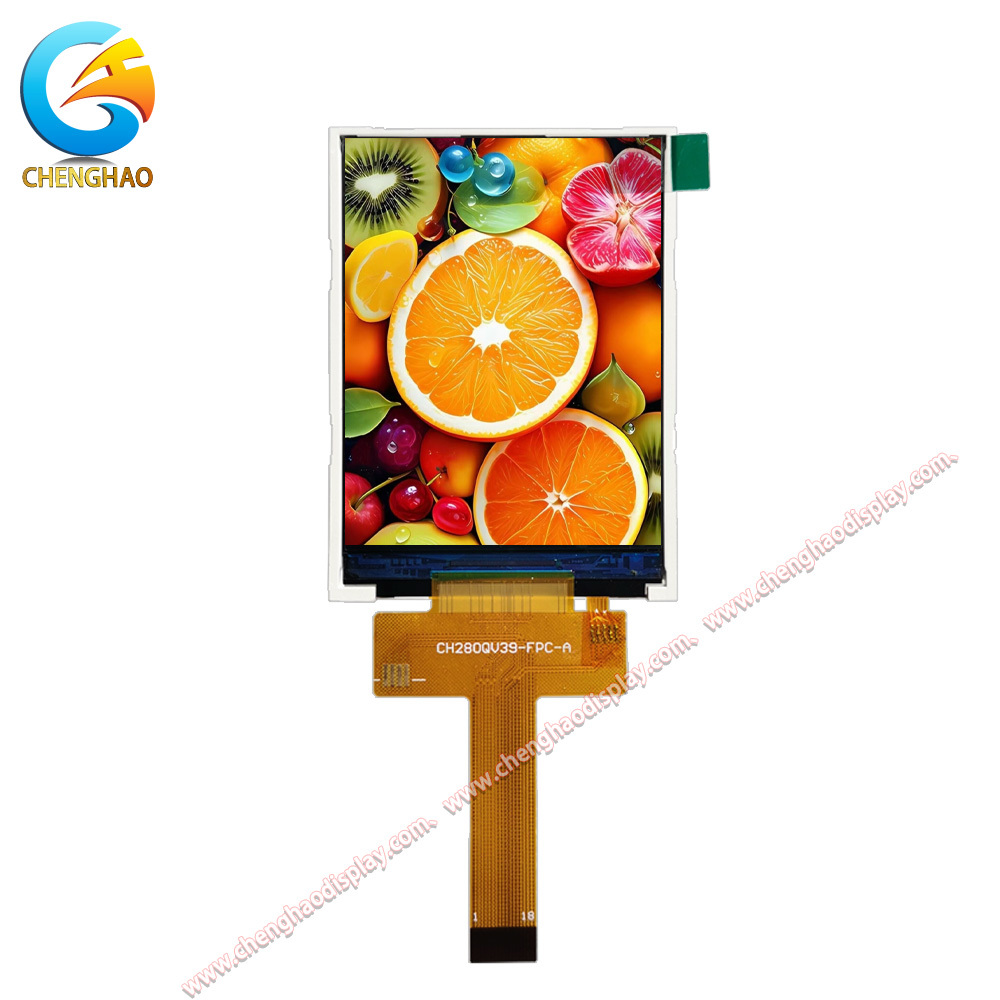

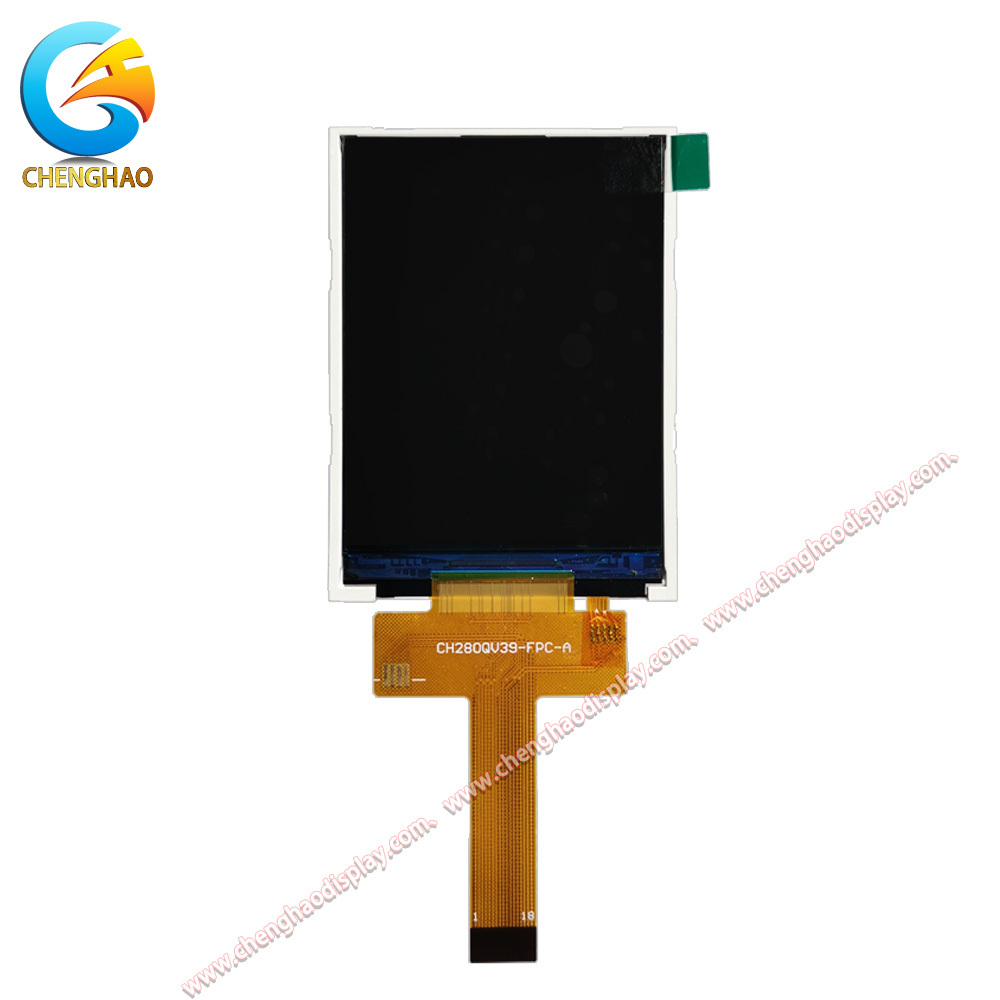

2.83 inch SPI TFT LCD-module 240x320 Klein scherm voor industriële ingebedde toepassingen CH280QV39A

Productbeschrijving

De CH280QV39A is een krachtige 2,83-inch TFT LCD-displaymodule, ontworpen voor industriële en ingebedde toepassingen. Met een compacte vormfactor met een resolutie van 240x320 pixels (240RGB320 dots), levert dit kleine scherm scherpe en levendige beelden die geschikt zijn voor een breed scala aan Human Machine Interface (HMI)-oplossingen.

De CH280QV39A is ontworpen met een SPI-interface en biedt betrouwbare en efficiënte gegevensoverdracht, waardoor hij eenvoudig kan worden geïntegreerd met verschillende microcontrollerplatforms. De displaymodule werkt met een helderheid van 300 cd/m² (standaard), waardoor een duidelijke zichtbaarheid wordt gegarandeerd onder typische binnenverlichtingsomstandigheden. De kijkrichting van 12:00 zorgt voor een consistente beeldkwaliteit vanuit de optimale kijkhoek.

Deze TFT-module ondersteunt een breed bedrijfstemperatuurbereik van -20 tot +70°C en een opslagtemperatuurbereik van -30 tot +80°C, waardoor hij geschikt is voor veeleisende industriële omgevingen. De module wordt geleverd met een 18-pins FPC-connector voor flexibele en compacte installatie. Er is geen aanraakfunctionaliteit inbegrepen, waardoor indien nodig aangepaste aanraakintegratie mogelijk is.

Extra functies zijn onder meer TFT-weergavemodustechnologie die zorgt voor levendige kleurreproductie en scherpe beeldkwaliteit. De module maakt gebruik van LED-achtergrondverlichtingstechnologie met een typische doorlaatspanning van 3,0-3,2 V en een doorlaatstroom van 80 mA, wat zorgt voor een consistente en energiezuinige verlichting.

De CH280QV39A is een ideale displayoplossing voor draagbare instrumenten, ingebouwde bedieningspanelen, smart home-apparaten en diverse IoT-toepassingen waarbij de ruimte schaars is, maar de weergavekwaliteit niet in gevaar mag worden gebracht. Deze compacte TFT LCD-module meet ongeveer 2,83 inch diagonaal met een geschat actief gebied van 43,2 x 57,6 mm, en biedt een uitstekende balans tussen schermruimte en de totale modulevoetafdruk. De SPI-interface vereenvoudigt de PCB-lay-out en vermindert de vereisten voor het aantal pins, waardoor een eenvoudige verbinding met hostcontrollers mogelijk is.

De CH280QV39A is ontworpen met betrouwbaarheid in het achterhoofd en beschikt over een robuuste constructie die voldoet aan de eisen van continu gebruik in industriële omgevingen. Het display ondersteunt het volledige RGB-kleurengamma van 240 x 320 en levert rijke en gedetailleerde visuele inhoud voor gebruikersinterfaces, gegevensweergaven en statusindicatoren.

Producteigenschappen

1. Compact ontwerp van 2,83 inch

De CH280QV39A heeft een compact 2,83-inch diagonaal schermformaat, waardoor het een uitstekende keuze is voor toepassingen met beperkte ruimte. Met een resolutie van 240 x 320 in een klein formaat levert het heldere en gedetailleerde beelden zonder overmatige behuizingsruimte in beslag te nemen. Deze compacte vormfactor is bijzonder geschikt voor draagbare medische monitoren, draagbare industriële meters en draagbare bedieningsterminals.

2. SPI-interface voor eenvoudige integratie

Uitgerust met een standaard SPI-interface en 18-pins FPC-connector, vereenvoudigt deze displaymodule de PCB-indeling en vermindert de complexiteit van de bedrading. Het SPI-communicatieprotocol vereist minder I/O-pinnen vergeleken met parallelle interfaces, waardoor naadloze integratie met een grote verscheidenheid aan microcontrollers en ingebedde processors mogelijk is. Deze functie verkort de ontwikkelingstijd aanzienlijk voor ingenieurs die beeldschermen integreren in nieuwe productontwerpen.

3. Breed bedrijfstemperatuurbereik

Met een bedrijfstemperatuurbereik van -20 tot +70°C en opslagbereik van -30 tot +80°C is de CH280QV39A ontworpen voor betrouwbaarheid in uitdagende omgevingen. Of deze module nu wordt ingezet in industriële buitenapparatuur, fabrieksautomatiseringspanelen of hulpdisplays voor auto's, deze module behoudt consistente prestaties onder extreme temperatuuromstandigheden.

4. Hoge helderheid voor helderheid binnenshuis

De typische helderheid van 300 cd/m² zorgt voor een uitstekende leesbaarheid voor toepassingen binnenshuis, zoals medische diagnostische apparatuur, smart home-bedieningspanelen en laboratoriuminstrumenten. Het LED-achtergrondverlichtingssysteem zorgt voor een efficiënte verlichting met een typische doorlaatspanning van 3,0-3,2 V, waardoor het energieverbruik wordt geoptimaliseerd en de weergave helder en levendig blijft.

5. Aanpasbaar voor specifieke vereisten

Zoals alle Chenghao-displaymodules ondersteunt de CH280QV39A aanpassingsopties, waaronder FPC-connectorontwerp, kabellengte en afstemming van de helderheid van de achtergrondverlichting om aan specifieke toepassingsvereisten te voldoen. Dankzij deze flexibiliteit kunnen OEM's het display optimaliseren voor hun unieke productontwerpen zonder concessies te doen aan de kwaliteit of prestaties.

Producttekening

Gedetailleerde specificaties

Aangepaste introductie

Chenghao Optoelectronic Co., Ltd. biedt uitgebreide aanpassingsdiensten voor de CH280QV39A en al onze TFT LCD-displaymodules, waardoor de perfecte pasvorm voor uw specifieke toepassingsvereisten wordt gegarandeerd. Onze aanpassingsmogelijkheden omvatten vier belangrijke productcategorieën: TFT LCD-module, mono LCD-scherm, kleuren-OLED-module en mono-OLED-module.

Aanpassing van FPC-connector

De FPC-connector (Flexible Printed Circuit) kan worden aangepast aan uw PCB-indeling, inclusief aanpassingen aan de fysieke vorm en het aantal pinnen. De standaard 18-pins configuratie van de CH280QV39A kan worden aangepast aan verschillende connectorposities, kabellengtes en routeringsvereisten om uw algehele productassemblage te vereenvoudigen.

Interface-aanpassing

Naast de standaard SPI-interface ondersteunen we een breed scala aan weergave-interfaceopties, waaronder MCU (8-bit/16-bit parallel), RGB-, MIPI-, LVDS- en HDMI-interfaces. Dankzij deze flexibiliteit kan de voetafdruk van de CH280QV39A worden aangepast voor verschillende controllerplatforms en systeemarchitecturen.

Aanpassing van de helderheid

Hoewel de standaardhelderheid 300 cd/m² is, bieden we helderheidsafstemming op drie niveaus: standaard (200-300 cd/m²), hoge helderheid (500+ cd/m²) en ultrahoge helderheidsopties voor toepassingen buitenshuis of in zonlicht leesbaar. De LED-configuratie met achtergrondverlichting kan worden geoptimaliseerd voor energieverbruik of maximale helderheid.

Touchpanel-integratie

Voor toepassingen die gebruikersinteractie vereisen, kan de CH280QV39A worden gecombineerd met capacitieve of resistieve aanraakpanelen. Capacitieve aanraking biedt multi-touch-ondersteuning en superieure optische helderheid, terwijl resistieve aanraking kosteneffectieve single-touch-functionaliteit biedt die geschikt is voor industriële omgevingen.

Veelgestelde vragen

Vraag 1: Wat is het interfacetype van de CH280QV39A?

A: De CH280QV39A gebruikt een SPI (Serial Peripheral Interface) voor communicatie, waarvoor minimale I/O-pinnen nodig zijn en die compatibel is met de meeste microcontrollers en embedded processors.

Vraag 2: Wat is het bedrijfstemperatuurbereik van deze displaymodule?

A: De CH280QV39A werkt betrouwbaar van -20 tot +70°C en kan worden opgeslagen van -30 tot +80°C, waardoor hij geschikt is voor industriële en buitentoepassingen.

Vraag 3: Is de CH280QV39A verkrijgbaar met aanraakfunctionaliteit?

A: De standaard CH280QV39A-module bevat geen aanraakfunctionaliteit. Chenghao biedt echter aangepaste integratie van zowel capacitieve als resistieve aanraakpanelen op basis van uw toepassingsvereisten.

Vraag 4: Welke voeding heeft de displaymodule nodig?

A: De LED-achtergrondverlichting werkt met een typische doorlaatspanning van 3,0-3,2 V bij 80 mA. Specifieke stroomvereisten voor de displaycontroller zijn te vinden in het gedetailleerde gegevensblad.

Vraag 5: Kan de FPC-connector worden aangepast voor mijn project?

A: Ja, Chenghao biedt volledige FPC-aanpassing, inclusief aantal pinnen, kabellengte, connectorpositie en routeringsconfiguratie om aan uw specifieke PCB-lay-outvereisten te voldoen.

Vraag 6: Wat is de resolutie en weergavemodus van deze module?

A: De CH280QV39A heeft een resolutie van 240x320 (240RGB320) dots in TFT-weergavemodus, voor een rijke kleurreproductie en scherpe beeldkwaliteit die geschikt is voor grafische gebruikersinterfaces.

Vraag 7: Welke aanpassingsopties zijn beschikbaar buiten de standaardspecificaties?

A: Chenghao biedt uitgebreide aanpassingen, waaronder alternatieve display-interfaces (MCU, RGB, MIPI, LVDS), aanpassing van de helderheid (standaard tot hoge helderheid), integratie van aanraakpanelen, AG-oppervlaktebehandeling en aangepast afdekglas. Neem contact op met ons engineeringteam voor uw specifieke vereisten.
