5 inch IPS TFT LCD-module met capacitieve aanraking - 900 cd/m² SPI-display met hoge helderheid

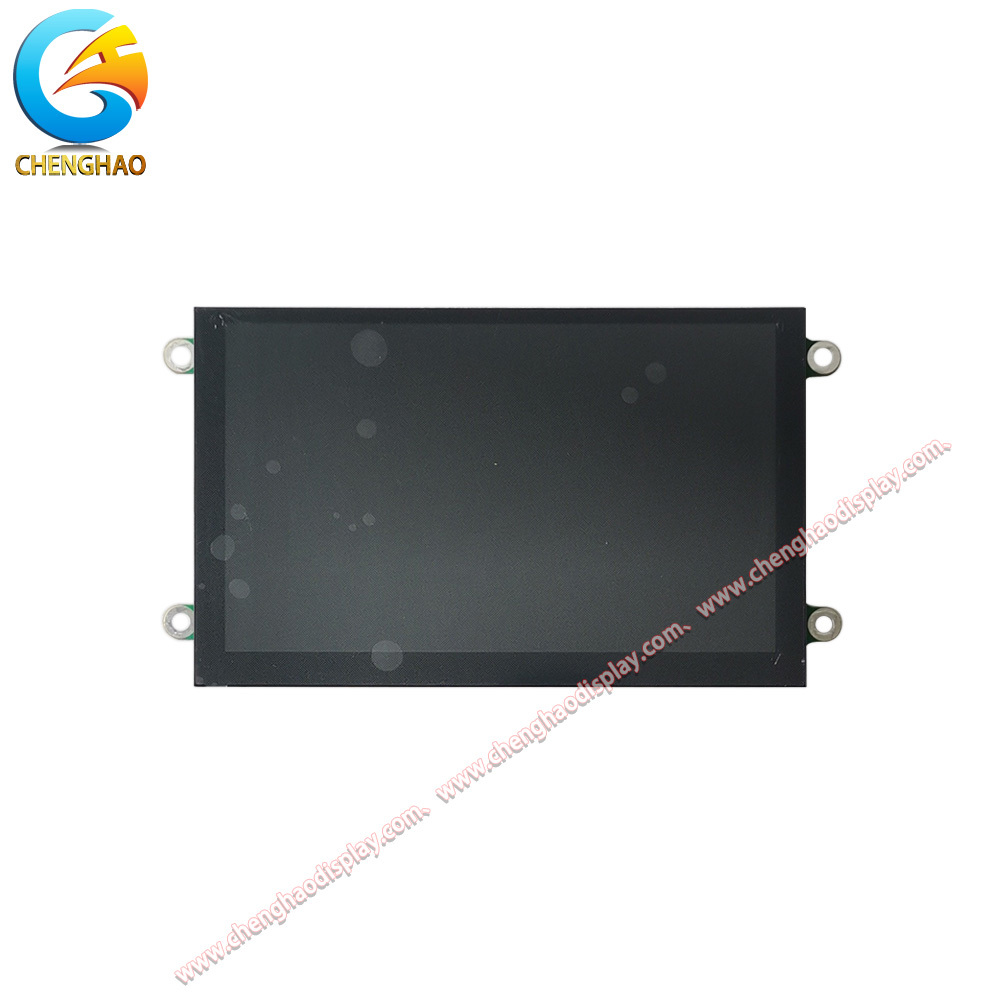

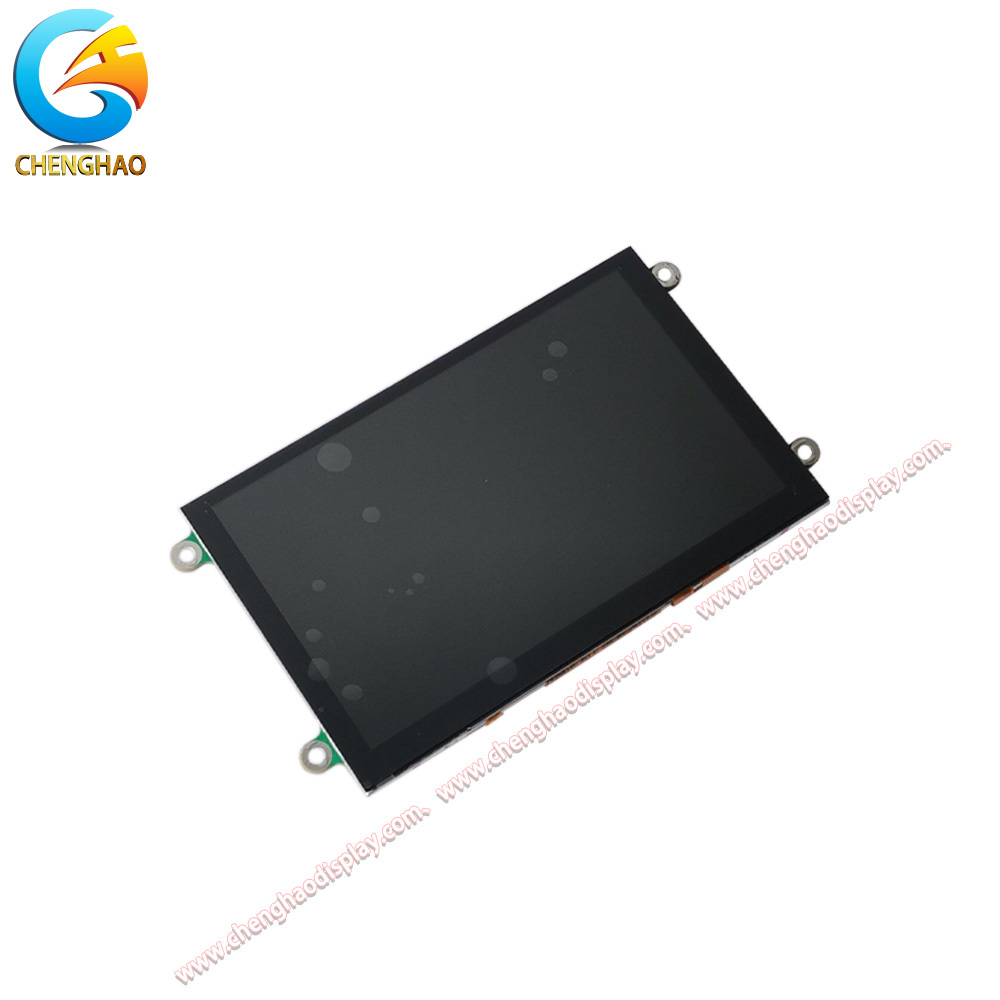

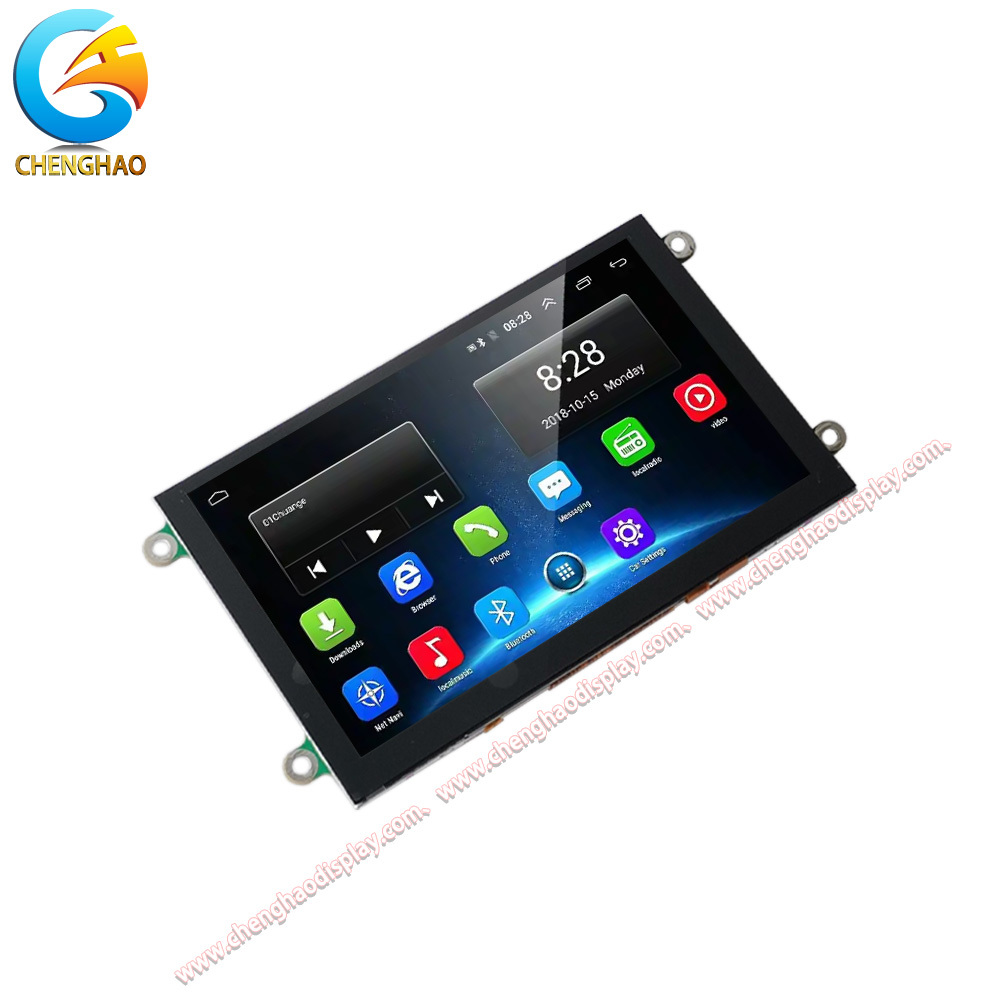

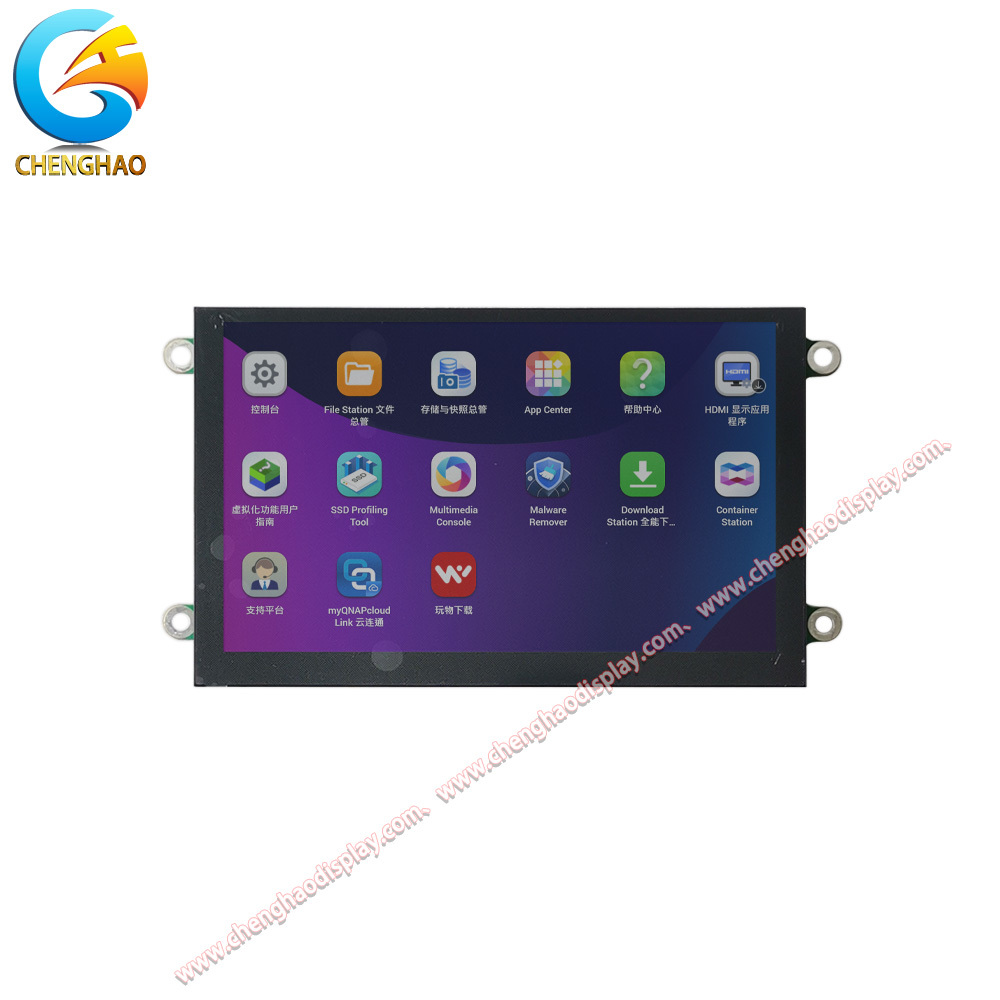

Productbeschrijving

De CH500WV05B-CT-PA is een 5,0 inch IPS TFT LCD-module met een geïntegreerd capacitieve touchpaneel en een ingebouwde EVE2-grafiekcontroller.met een resolutie van 800 x 480 WVGA-pixels en een ultrahoge helderheid van 900 cd/m2Dit scherm biedt uitzonderlijke beeldhelderheid en leesbaarheid in zonlicht, waardoor het ideaal is voor buitenkiosken, medische apparaten en industriële HMI-toepassingen waar sterk omgevingslicht aanwezig is.De geavanceerde IPS-technologie zorgt voor een brede kijkhoek van 80/80/80/80 graden, waardoor een consistente kleurweergave en beeldkwaliteit vanuit vrijwel elke richting zonder kleurverschuiving of -omkering worden gewaarborgd.Uitgerust met een standaard SPI-interface die ook D-SPI- en Q-SPI-modi ondersteunt, biedt deze module flexibele en hogesnelheidsgegevenscommunicatie, terwijl het aantal vereiste I/O-pins op de hostcontroller wordt beperkt.Het scherm werkt in de transmisieve modus met normaal zwart technologie en beschikt over een anti-glare oppervlaktebehandeling om effectief reflecties van omgevingslichtbronnen te minimaliserenHet geïntegreerde capacitieve touchpaneel met een duurzame glazen lensdek biedt responsieve, nauwkeurige en multi-touch-invoermogelijkheden.Een ingebouwde PCB-stuurbord is aan de achterkant van de module bevestigd, met een ingebouwde videomotor EVE2 die de weergave van het scherm, touch processing en audio output verwerkt,aanzienlijk verminderen van de belasting van de microcontroller en vereenvoudigen van het systeemontwerpMet dubbele aansluitingsopties, inclusief een 20-pin IDC-boxheader en een 20-pin FFC-connector,Deze module biedt veelzijdige integratiemogelijkheden voor een breed scala aan ingebedde toepassingen in de industrie., medische en slimme thuismarkten.

Productkenmerken

• Ultrahoge helderheid voor leesbaarheid door zonlicht: Met een typische helderheid van 900 cd/m2 blijft het scherm ook onder direct zonlicht goed zichtbaar.interfaces voor tuinapparatuur, en alle toepassingen waarbij het scherm moet concurreren met sterk omgevingslicht.zorgt voor een constante helderheid en behoudt tegelijkertijd de energie-efficiëntie.

• Geïntegreerde grafische controller EVE2 voor vereenvoudigd systeemontwerp: De ingebouwde * Embedded Video Engine (EVE2) integreert displaycontrole, touchmanagement en audio-uitgang in één chip.Dit elimineert de noodzaak voor een aparte grafische controller of frame bufferDe EVE2 ondersteunt geavanceerde grafische primitieven, widget rendering en audio playback.het mogelijk maken van rijke mens-machine-interfaces met slechts een goedkope SPI-geschikte microcontroller.

• Volle kijkhoek IPS-displaytechnologie: Het IPS-paneel (In-Plane Switching) levert een superieure kleurenprestatie met 80/80/80/80 graden kijkhoeken in alle richtingen.kleuren stabiel en nauwkeurig blijven zonder omkering of aanzienlijk helderheidsverlies wanneer ze vanuit extreme hoeken worden bekekenDit is met name belangrijk voor apparaten met een brede of verstelbare kijkpositie, zoals medische apparatuur, industriële bedieningspanele,en door bestuurder en passagier gedeelde voertuigdisplayen.

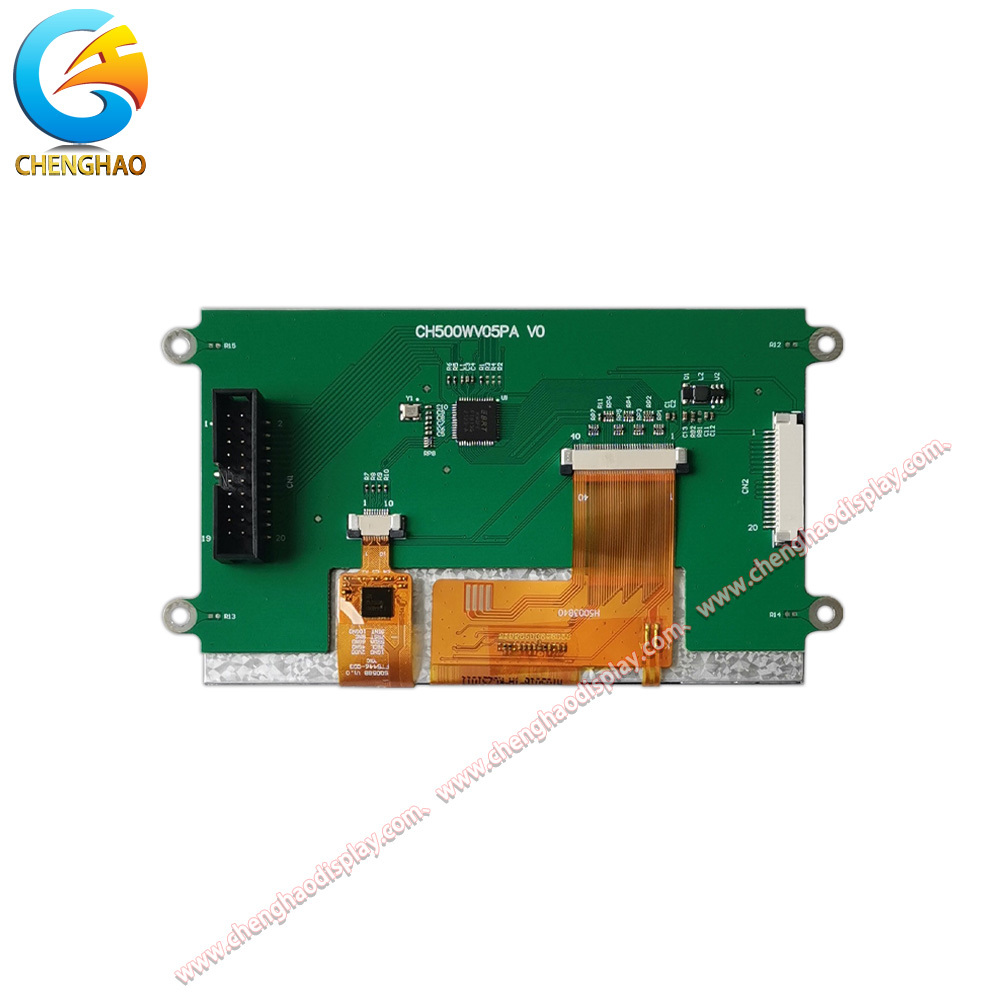

• Dual-interface-connectiviteit voor flexibele integratie: De module biedt twee onafhankelijke aansluitingsmogelijkheden: een 20-pin 2x10 IDC-dooskop met een pitch van 2,54 mm en een 20-pin 1,0 mm pitch topcontact FFC-connector.Dit ontwerp met twee interfaces stelt ingenieurs in staat de meest geschikte verbindingsmethode te kiezen voor hun specifieke PCB-opstelling en mechanische beperkingenDe flexibele connectiviteit vermindert de behoefte aan aangepaste adapterplaten en vereenvoudigt het maken van prototypes, de productie en het onderhoud op het terrein.

Producttekening

Detaille specificaties

Gepersonaliseerde inleiding

Bij Shenzhen ChengHao Optoelectronic Co., Ltd. zijn wij gespecialiseerd in het leveren van professionele aanpassingsdiensten voor TFT-LCD-modules, monochrome LCD-displays en kleuren- en monochrome OLED-modules.Voor de CH500WV05B-CT-PA en soortgelijke displaymodules, bieden wij uitgebreide aanpassingsmogelijkheden om aan diverse toepassingsvereisten te voldoen.Onze FPC-aanpassingsservice maakt het mogelijk om de vormfactorstructuur en pinconfiguratie aan te passen aan specifieke connectoropstellingenWe ondersteunen meerdere interfacetypen, waaronder SPI, MCU, RGB, MIPI, LVDS en HDMI, waardoor naadloze integratie met verschillende hostcontrollers mogelijk is.Helderheidsniveaus kunnen worden aangepast van standaard 200-300 cd/m2 tot hoge helderheidsconfiguraties van meer dan 500 cd/m2 afhankelijk van de beoogde omgevingWe bieden ook glaslens dekking aanpassing met verstelbare dikte, vorm, kleur,zijde-schermdrukkenOpties voor oppervlaktebehandeling zoals anti-glare (AG), anti-reflective (AR),en anti-vingerafdruk (AF) coatings beschikbaar zijn om de weergaveprestaties te verbeteren in uitdagende toepassingsomgevingenOf u nu een standaard module of een volledig op maat gemaakte displayoplossing nodig heeft, ons engineeringteam is klaar om uw project te ondersteunen van concept tot productie.

Toepassingsgevallen

• Industriële besturings- en HMI-panelen: De 5,0-inch grootte met een resolutie van 800x480 is ideaal voor industriële mens-machine-interfaces die worden gebruikt in PLC-programmeringsterminals, CNC-machinecontrollers en fabrieksautomatiseringspanele.De hoge helderheid en het anti-glare oppervlak zorgen voor leesbaarheid in fel verlichte fabrieksomgevingenDe SPI-interface vereenvoudigt de aansluiting op veelgebruikte industriële microcontrollers.en de brede kijkhoek maakt het voor de gebruiker mogelijk om het scherm vanuit verschillende posities rond de apparatuur te lezen.

• Displays voor medische hulpmiddelen: De IPS-technologie met 80/80/80/80 kijkhoeken maakt deze module geschikt voor medische bewakingsapparatuur, draagbare diagnostische apparaten,en patiëntinformatieterminals waar nauwkeurige kleurweergave en leesbaarheid vanuit verschillende hoeken van cruciaal belang zijnHet geïntegreerde touchpaneel maakt hygiënische, knopvrije interfaces mogelijk die gemakkelijker te reinigen en te steriliseren zijn.het helpen voldoen aan de vereisten inzake energieverbruik en certificering.

• Smart Home- en IoT-controlepanele: Deze displaymodule is een uitstekende keuze voor smart home control hubs, automatiseringspanele en IoT gateway interfaces.De compacte 5-inch vormfactor past goed in muurpaneel en desktop apparatenDe ingebouwde audio-uitvoercapaciteit van de EVE2-controller maakt spraakoproepen en waarschuwingstonen mogelijk zonder extra audio-hardware.De capacitieve touch interface ondersteunt de moderne interactie op basis van gebaren, en de hoge helderheid zorgt voor leesbaarheid in zowel donkere gangen als zonverlichte woonkamers.

Veelgestelde vragen

V: Wat is de typische toepassing van de CH500WV05B-CT-PA-module?A: Deze module is ontworpen voor industriële HMI's, medische apparatuur, smart home control panels, buitenkiosken en elk ingebed systeem dat een hoog helder kleurendisplay met touch interface vereist.De geïntegreerde EVE2-grafiekcontroller maakt het bijzonder geschikt voor toepassingen waarbij het verminderen van de hostprocessorbelasting en het vereenvoudigen van het hardwareontwerp prioriteiten zijn.

V: Is er een touch panel in de module of moet ik deze apart kopen?A: De CH500WV05B-CT-PA wordt geleverd met een geïntegreerd capacitieve touchpaneel en een vooraf geassembleerde glazen lensdoek.De touch controller wordt bediend door de ingebouwde EVE2 processor, zodat er geen externe touch controller IC nodig is.

V: Welke microcontrollers of processors zijn compatibel met de SPI-interface?A: Elke microcontroller met een SPI-interface kan met deze module communiceren, waaronder STM32, ESP32, Arduino, Raspberry Pi Pico en vele anderen.De EVE2-grafiekcontroller verwerkt alle weergave en touch-verwerking, zodat de host MCU alleen grafische opdrachten via SPI hoeft te verzenden, waardoor het compatibel is zelfs met microcontrollers met een laag aantal pinnen en lage prestaties.

V: Kan ik zowel de IDC-header als de FFC-connector tegelijkertijd gebruiken?A: Nee, CN1 (IDC Box Header) en CN2 (FFC Connector) hebben dezelfde pintoewijzing en zijn ontworpen als alternatieve verbindingsopties.Kies de optie die het beste past bij uw PCB-opstelling en mechanisch ontwerp.

V: Wat is het voordeel van de ingebouwde EVE2-controller ten opzichte van een standaard TFT-module?De EVE2-controller elimineert de behoefte aan een aparte grafische processor, frame buffer RAM en touch controller.en audio playback allemaal in één chipDit vermindert de BOM-kosten, de PCB-complexiteit, het stroomverbruik en de tijd voor firmwareontwikkeling.Voor toepassingen die doorgaans een high-end microcontroller met TFT-LCD-controller vereisen, kan een eenvoudiger, een goedkopere SPI-geschikte MCU in plaats daarvan.

V: Heeft het anti-glare oppervlak invloed op de aanraaksensitiviteit?A: Nee, de oppervlaktebehandeling met anti-blinkmiddel (AG) wordt aangebracht op het buitenste oppervlak van de glazen lensafsluiting en heeft geen invloed op de capacitieve aanraaksensitiviteit of nauwkeurigheid.De AG-behandeling vermindert reflecties van omgevingslichtbronnen, waardoor de leesbaarheid wordt verbeterd zonder afbreuk te doen aan de aanraakprestaties.

V: Wat is de levensduur van de LED-achterlicht bij 900 cd/m2 helderheid?A: De LED-achterlichting is bestemd voor een normale werkduur van 30.000 tot 50.000 uur bij nominale stroom.met een vermogen van meer dan 50 W,.
