10,1 inch 1024x600 TFT LCD-displaymodule met RGB-interface - 400 cd/m² industriële LCD

Productbeschrijving

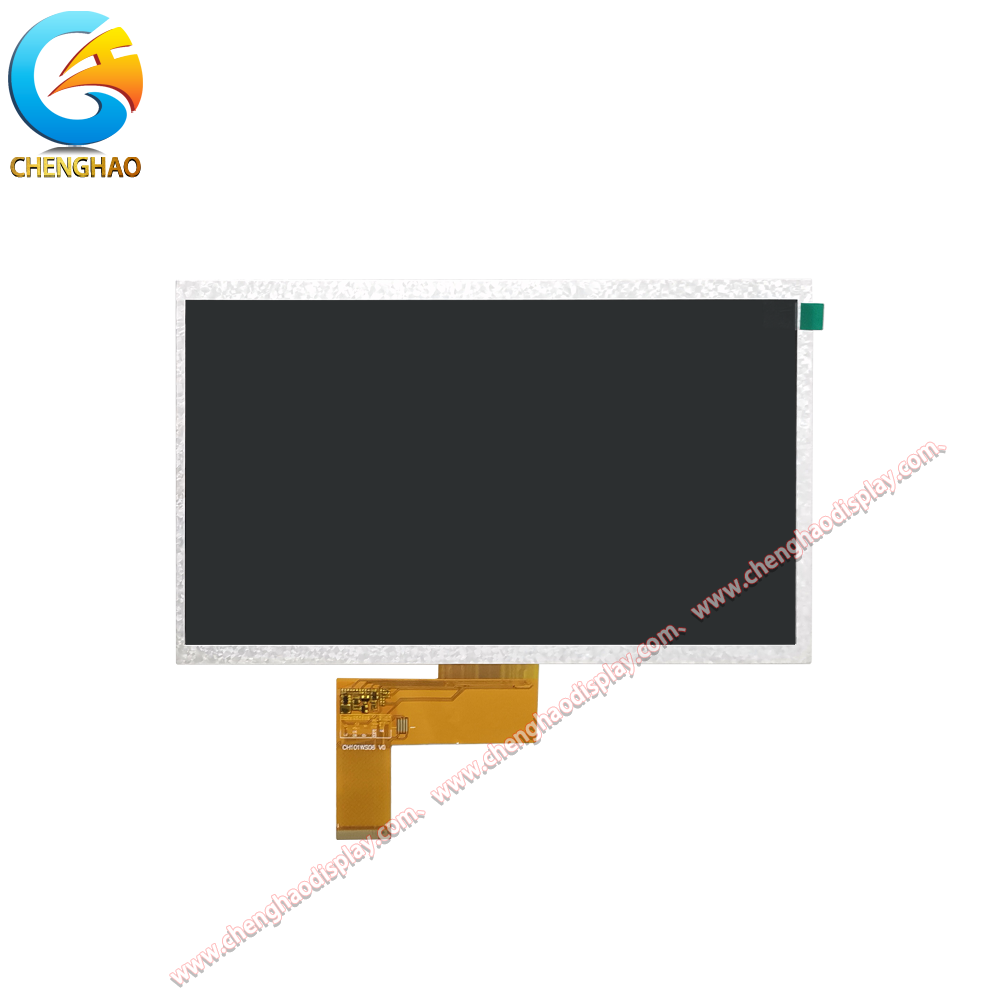

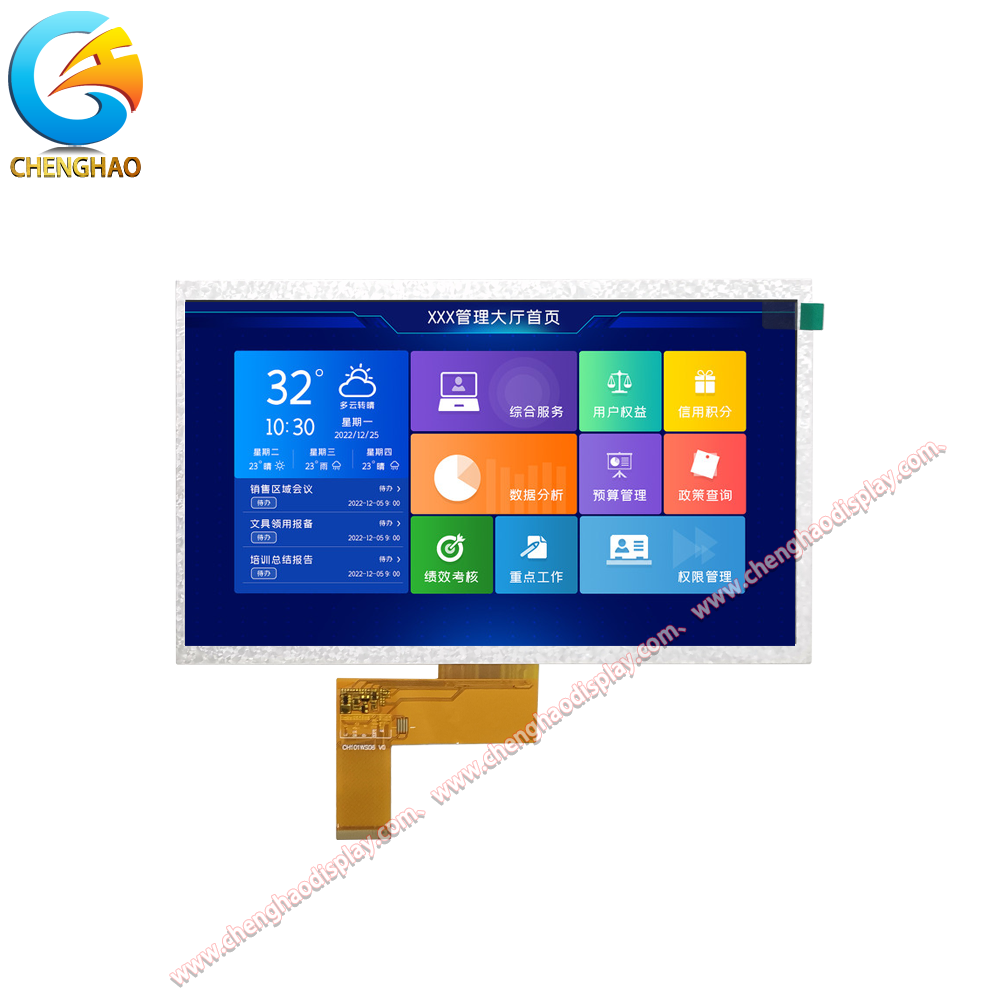

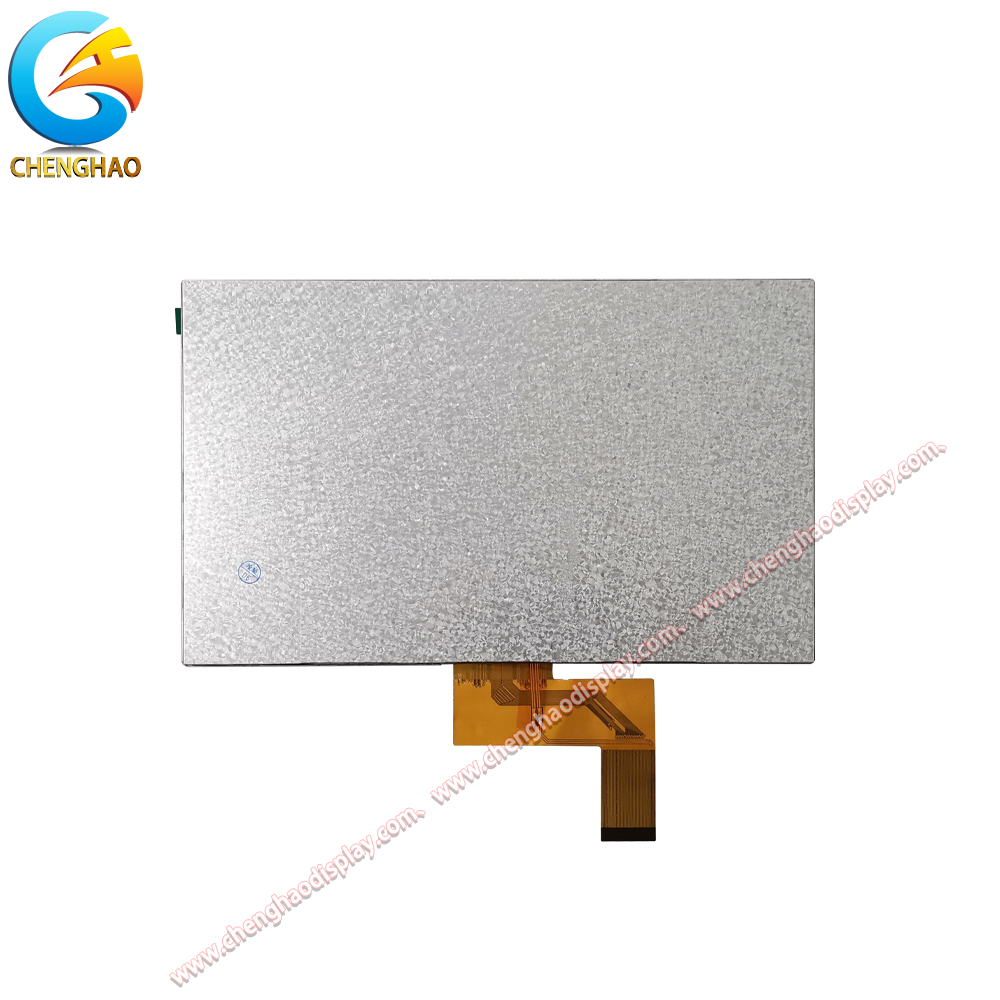

De CH101WS06A is een 10,1 inch TFT LCD-schermmodule met een actief gebied met brede beeldverhouding van 222,72 x 125,28 mm met een WSVGA-resolutie van 1024 x 600 pixels. Deze displaymodule maakt gebruik van een standaard 24-bits RGB-interface met een 39-pins FPC-connector met een pitch van 0,5 mm, waardoor deze compatibel is met een breed scala aan embedded controllers en single-board computers die vaak worden gebruikt in industriële en commerciële toepassingen. Met een typische helderheid van 400 cd/m² en een brede kijkhoek van 80/80/80/80 graden in alle richtingen levert het scherm een ​​consistente beeldkwaliteit die geschikt is voor industriële bedieningspanelen, mens-machine-interfaces en informatiezuilen. De module werkt in transmissieve modus en heeft een duurzaam mechanisch ontwerp met een LCM-omtrek van 235,0 x 143,0 mm en een randopening van 226,25 x 128,1 mm voor standaard paneelmontage. Het LED-achtergrondverlichtingscircuit is ontworpen voor een voorwaartse stroom van 140 mA en zorgt voor een stabiele en uniforme verlichting over het gehele weergavegebied. Deze displaymodule biedt een kosteneffectieve oplossing voor toepassingen die een grootformaat kleurendisplay met een standaard RGB-interface vereisen, waardoor het een uitstekende keuze is voor ontwikkelaars van embedded systemen en fabrikanten van industriële apparatuur. Het brede bedrijfstemperatuurbereik en de robuuste constructie zorgen voor betrouwbare prestaties in veeleisende industriële omgevingen.

Producteigenschappen

• Groot 10,1 inch WSVGA-display voor industriële toepassingen: Het 10,1-inch diagonale scherm met een resolutie van 1024 x 600 biedt voldoende ruimte voor het weergeven van gedetailleerde informatie, bedieningsinterfaces en datavisualisaties. De breedbeeldverhouding van 16:9 is ideaal voor moderne HMI-toepassingen, digitale signage en informatiedisplays waarbij zowel de dichtheid als de leesbaarheid van de inhoud belangrijk zijn. De helderheid van 400 cd/m² zorgt voor comfortabel kijken in industriële binnenomgevingen.

• Standaard RGB-interface voor eenvoudige integratie: De 24-bits RGB-interface met 39-pins FPC-connector is een van de meest ondersteunde display-interfaces in de embedded-systeemindustrie. Het wordt standaard ondersteund door een enorm ecosysteem van microcontrollers en single-board computers. Dit elimineert de noodzaak van protocolconversie of gespecialiseerde driver-IC's, waardoor zowel de stuklijstkosten als de ontwikkelingstijd van de firmware aanzienlijk worden verminderd.

• Brede kijkhoek voor flexibele installatie: Met een kijkhoek van 80/80/80/80 graden in alle richtingen behoudt het scherm consistente kleuren en contrast vanuit elke positie. Dit is vooral waardevol voor op een paneel gemonteerde apparatuur waarbij operators het scherm vanuit verschillende hoeken kunnen bekijken, en voor toepassingen voor meerdere gebruikers, zoals openbare informatiekiosken waar het scherm leesbaar moet zijn voor mensen op verschillende posities.

• Robuust mechanisch ontwerp voor ingebedde omgevingen: De LCM-omtrek van 235,0 x 143,0 mm met een randopening van 226,25 x 128,1 mm is ontworpen voor standaard paneelmontage. De 39-pins FPC met PI-verstijver zorgt voor betrouwbare elektrische connectiviteit, terwijl de transmissieve weergavemodus met geoptimaliseerd backlight-drivercircuit consistente prestaties gedurende de hele levensduur garandeert.

Producttekening

Gedetailleerde specificaties

Aangepaste introductie

Bij Shenzhen ChengHao Optoelectronic Co., Ltd. bieden we uitgebreide maatwerkdiensten voor TFT LCD-modules in verschillende maten en specificaties. Voor de CH101WS06A en vergelijkbare grootformaat displaymodules bieden we flexibele FPC-aanpassingen, inclusief pinconfiguratie-aanpassingen om te voldoen aan specifieke connectorlay-outs en PCB-interfacevereisten. De helderheidsniveaus kunnen worden aangepast van standaard 200-400 cd/m² tot configuraties met hoge helderheid van meer dan 800 cd/m² voor buitenomgevingen of omgevingen met veel omgevingslicht. Aanraakpaneelopties omvatten capacitieve aanraking, resistieve aanraking of configuratie zonder aanraking. We bieden ook maatwerk voor glazen lensafdekkingen met instelbare dikte, vorm en kleur, evenals opties voor oppervlaktebehandeling tegen verblinding en vingerafdrukken.

Toepassingsgevallen

• Industriële HMI en bedieningspanelen: Het 10,1-inch formaat met een resolutie van 1024 x 600 is een ideale keuze voor industriële mens-machine-interfaces, CNC-machinebedieningspanelen en HMI's voor fabrieksautomatisering. Dankzij de brede kijkhoek kunnen operators het display vanuit verschillende posities rond de apparatuur lezen, terwijl de RGB-interface de aansluiting op gewone industriële controllerkaarten vereenvoudigt.

• Digitale signage en informatiekiosken: Het grote weergavegebied maakt deze module geschikt voor digitale signage-toepassingen binnenshuis, openbare informatiedisplays en bewegwijzeringskiosken. De helderheid van 400 cd/m² zorgt voor helder zicht in binnenomgevingen zoals lobby's, winkelruimtes en transportknooppunten.

• Ingebouwde systeemprototyping: De standaard RGB-interface maakt dit beeldscherm een ​​uitstekende keuze voor prototypeplatforms. Het kan rechtstreeks worden aangesloten op verschillende ontwikkelingsborden die parallelle RGB-uitvoer ondersteunen, waardoor ingenieurs een betrouwbare weergave krijgen voor hun ingebedde projecten.

Veelgestelde vragen

Vraag: Wat is de typische toepassing van de CH101WS06A-displaymodule?A: Deze 10,1-inch TFT LCD-module is ontworpen voor industriële HMI, digitale signage en prototypering van ingebedde systemen. De resolutie van 1024 x 600 en de brede kijkhoek maken hem geschikt voor op panelen gemonteerde apparatuur en openbare informatiedisplays.

Vraag: Bevat deze module een aanraakpaneel?A: Nee, de CH101WS06A is een module met alleen weergave. Als aanraakfunctionaliteit vereist is, bieden we maatwerk door capacitieve of resistieve aanraakpanelen toe te voegen.

Vraag: Wat is de levensduur van de LED-achtergrondverlichting?A: De LED-achtergrondverlichting is geschikt voor doorgaans 30.000 tot 50.000 uur continu gebruik bij nominale stroom.

Vraag: Wat is het verschil tussen LCM-omtrek en actieve gebiedsgrootte?A: De LCM-omtrek is de fysieke buitenafmetingen van de module, inclusief de rand. Het actieve gebied is het daadwerkelijke gebied waar pixels worden weergegeven. Raadpleeg bij het ontwerpen van uw behuizing het LCM-overzicht voor de juiste pasvorm.

Vraag: Is het display geschikt voor gebruik buitenshuis?A: De standaardversie met een helderheid van 400 cd/m² is ontworpen voor gebruik binnenshuis. Voor buitenomgevingen raden wij onze aanpassingsoptie met hoge helderheid aan.
