5.0 inch Hoge Helderheid IPS TFT LCD-module met EVE2-motor en capacitieve SPI-touch-display

Productbeschrijving

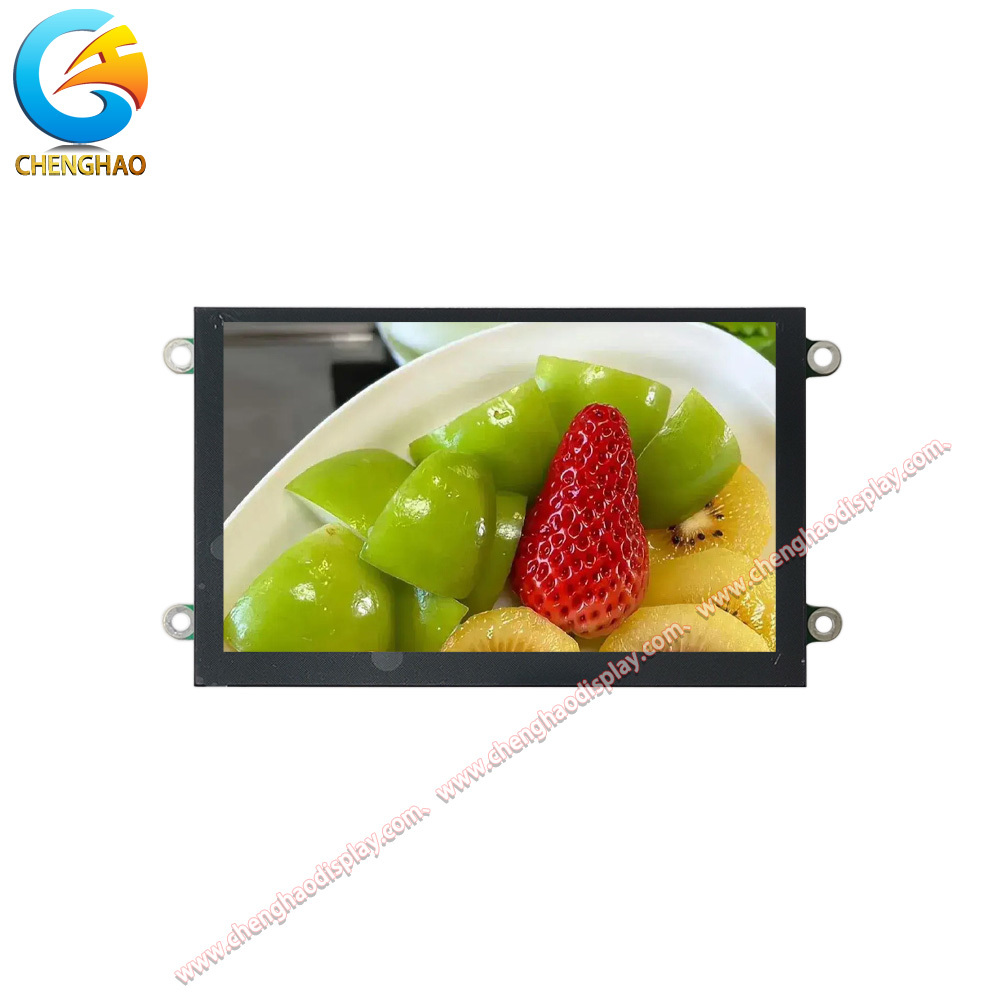

De CH500WV05PA is een 5,0-inch IPS TFT LCD-module met een resolutie van 800x480, een hoge helderheid van 900cd/m2 en volledige kijkhoeken van 80/80/80/80 voor uitstekende leesbaarheid in zonlicht. Uitgerust met een geïntegreerde EVE2 (Embedded Video Engine) grafische controller, ondersteunt dit display een SPI-interface (D-SPI/Q-SPI-modi) en een capacitief aanraakscherm, waardoor rijke GUI-ontwikkeling mogelijk is zonder externe GPU. De module bevat een anti-glare oppervlaktebehandeling voor verminderde reflecties in heldere omgevingen. Met een compacte afmeting van 120,7x75,8 mm, een actief gebied van 108,0x64,8 mm en een ingebouwde LED-driver, biedt het dubbele verbindingsopties: een 2,54 mm pitch 20-pins IDC box header en een 1,0 mm pitch 20-pins FFC-connector, wat flexibele integratie biedt voor industriële HMI, instrumentatie, smart home bedieningspanelen, medische apparaten en automotive display-toepassingen.

Productkenmerken

1. 900cd/m2 Hoge Helderheid voor Direct Zonlicht Leesbaarheid

Met een typische luminantie van 900cd/m2 blijft dit display duidelijk zichtbaar onder direct zonlicht, waardoor het ideaal is voor buitenkiosken, landbouwmachines en maritieme instrumentatie waar omgevingslicht oncontroleerbaar is.

2. Ingebouwde EVE2 Grafische Engine — Slim Display Zonder Externe GPU

De geïntegreerde EVE2-controller beheert rendering, touch-decodering en audio-uitvoer volledig op de module via SPI-commando's. Dit ontlast de host MCU en versnelt de GUI-ontwikkeling, perfect voor ingebedde systemen met beperkte middelen.

3. Volledige 80/80/80/80 IPS Kijkhoek

Het IPS-paneel levert consistente kleuren en contrast vanuit elke kijkrichting, waardoor multi-operator leesbaarheid mogelijk is in industriële controlekamers, medische monitoringstations en terminals voor gedeeld gebruik.

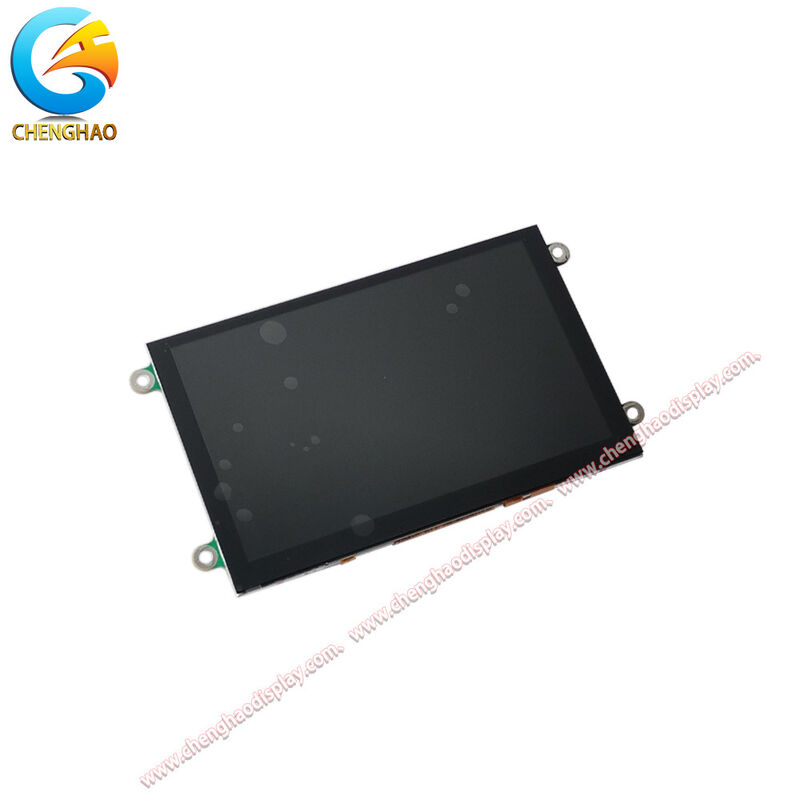

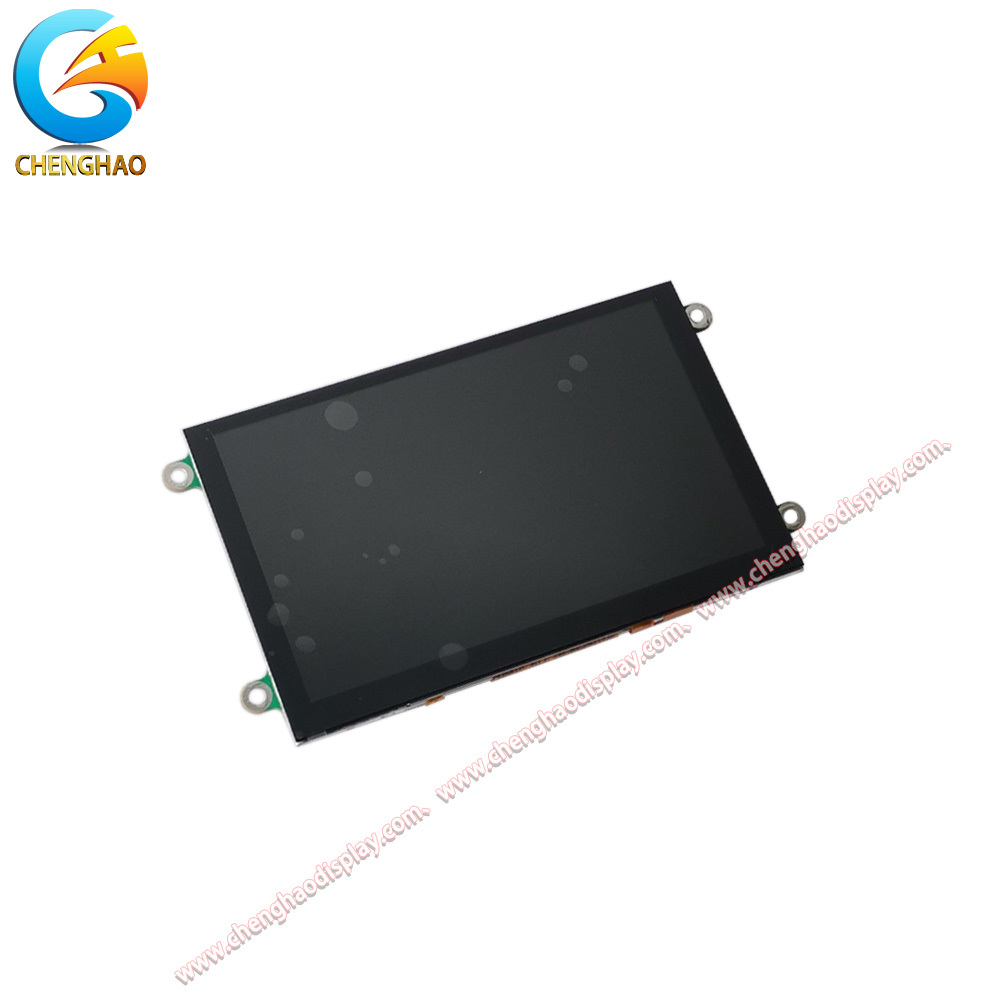

4. Anti-Glare Oppervlaktecoating voor Uitdagende Omgevingen

Een AG-coating minimaliseert spiegelende reflecties van verlichting boven het hoofd of buitenreflecties, zodat de luminantie niet verloren gaat aan oppervlaktereferenties — een cruciale functie voor dashboardschermen in auto's en blootgestelde buitenpanelen.

5. Capacitief Aanraakscherm met Dubbele Interface Flexibiliteit

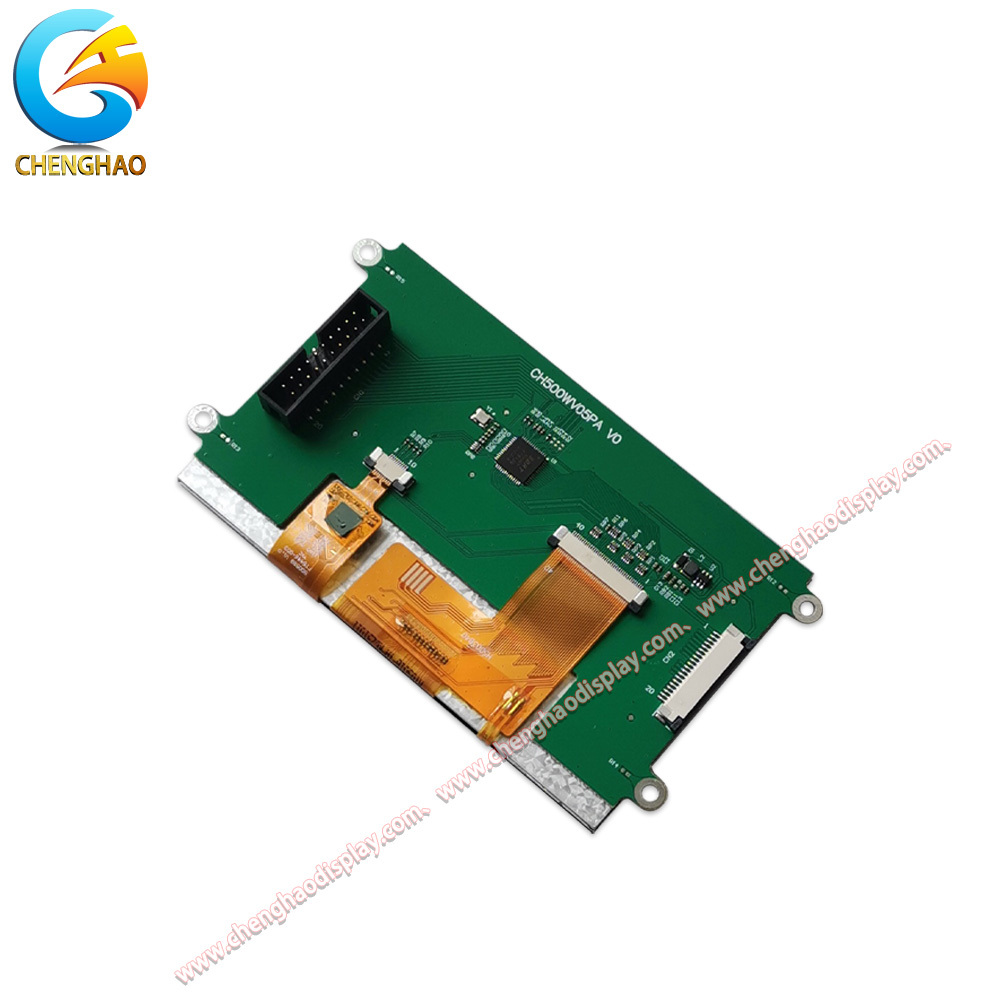

Het projectieve capacitieve aanraakscherm ondersteunt multi-touch gebaren, terwijl het dubbele connectorontwerp (2,54 mm IDC header + 1,0 mm FFC) bedradingsflexibiliteit biedt voor verschillende behuizingsontwerpen in ingebedde toepassingen.

Producttekening

Gedetailleerde Specificaties

Aangepaste Introductie

Chenghao levert professionele maatwerkoplossingen voor TFT LCD-modules, mono LCD-displays, kleuroled-modules en mono oled-modules. Wij bieden:

• FPC Maatwerk: Aangepaste FPC-omtrek, lengte en pin-aantal om aan te sluiten op uw behuizing en connectorindeling.
• Interface Aanpassing: SPI-, MCU-, RGB-, MIPI-, LVDS-, EDP- en HDMI-interfaceopties beschikbaar om aan te sluiten op uw hostplatform.
• Helderheid Afstemming: Van standaard 200-300 cd/m2 tot hoge helderheid 500+ cd/m2, gekalibreerd voor binnen- of zonlicht-leesbare toepassingen.
• Touch Integratie: Capacitieve touch, resistieve touch of geen-touch configuraties op basis van uw productvereisten.
• Anti-Glare Coating: AG-oppervlaktebehandeling om omgevingsreflecties te verminderen voor buiten- en omgevingen met veel reflectie.
• Dekglas Maatwerk: Aangepast glasdikte, vorm, kleur en zeefdruk om aan te sluiten bij uw merk en industrieel ontwerp.

Neem contact op met ons engineeringteam met uw specificaties voor een op maat gemaakte oplossing.

Toepassingsgevallen

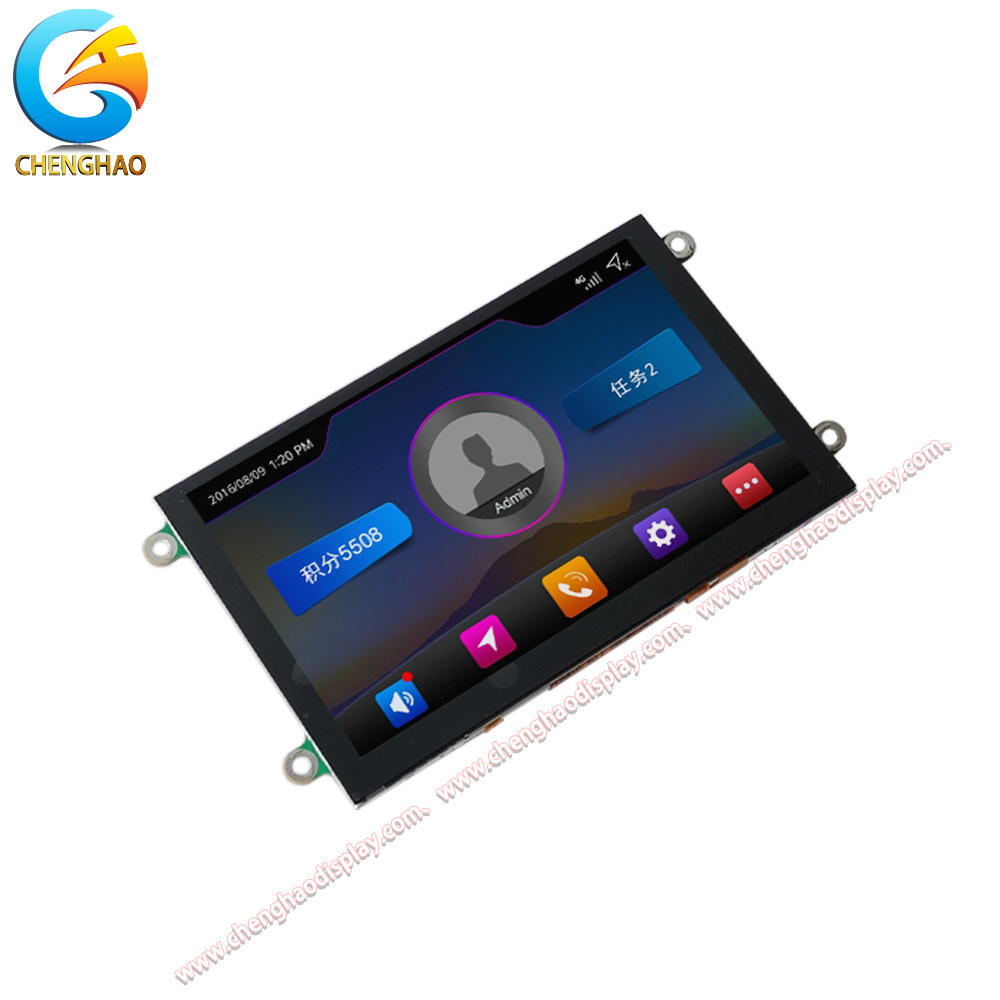

• Industriële HMI-panelen: De SPI-interface met ingebouwde EVE2 grafische engine maakt rijke touchscreen bedieningsinterfaces mogelijk voor PLC-gestuurde machines, procesbesturingsstations en fabrieksvloer operator terminals zonder dat een high-end hostprocessor nodig is.
• Smart Home Bedieningspanelen: Compact 5,0-inch formaat, capacitieve multi-touch en 900cd/m2 helderheid maken het geschikt voor wandgemonteerde domotica hubs, klimaatregelaars en beveiligingssysteeminterfaces die zelfs in fel verlichte kamers zichtbaar zijn.
• Maritieme & Buiten Instrumentatie: Hoge helderheid gecombineerd met anti-glare coating zorgt voor leesbaarheid onder direct zonlicht, ideaal voor dashboarddisplays van boten, GPS-navigatie-instrumenten en buitenmeetapparatuur.
• Medische Monitoring Apparaten: IPS volledige kijkhoeken en hoge contrastverhouding maken leesbaarheid vanuit meerdere hoeken mogelijk in klinische omgevingen, geschikt voor patiëntmonitoren, infuuspompdisplays en draagbare diagnostische terminals.

Veelgestelde Vragen

V1: Welke SPI-modi ondersteunt dit display?

Deze module ondersteunt zowel D-SPI (single data lane) als Q-SPI (quad data lane) modi, configureerbaar via de EVE2-controller voor hogere bandbreedte in grafisch-intensieve toepassingen.

V2: Kan de helderheid worden aangepast?

Ja, de ingebouwde LED-driver (bediend via de EVE2 PWM-regeling) maakt software-instelbare achtergrondverlichtingshelderheid van 0 tot 900cd/m2 mogelijk.

V3: Is een aparte GPU of displaycontroller vereist?

Nee. De geïntegreerde EVE2 grafische engine beheert alle rendering, touch-decodering en audio-uitvoer aan boord, en communiceert met de host MCU via eenvoudige SPI-commando's.

V4: Welke touch-gebaren worden ondersteund?

Het projectieve capacitieve aanraakscherm ondersteunt single-touch, multi-touch gebaren (tot 5 punten), vegen en pinch-to-zoom, configureerbaar via de EVE2 touch-engine.

V5: Kunnen de FPC en connector worden aangepast?

Ja. Chenghao biedt aangepaste FPC-omtrek, pin-aantal en connectortype (IDC, FFC, ZIF) om te passen bij uw specifieke behuizings- en interfacevereisten.
