3,92 inch 1080x1240 AMOLED Display Module met MIPI-interface & Capacitieve Touch

Productbeschrijving

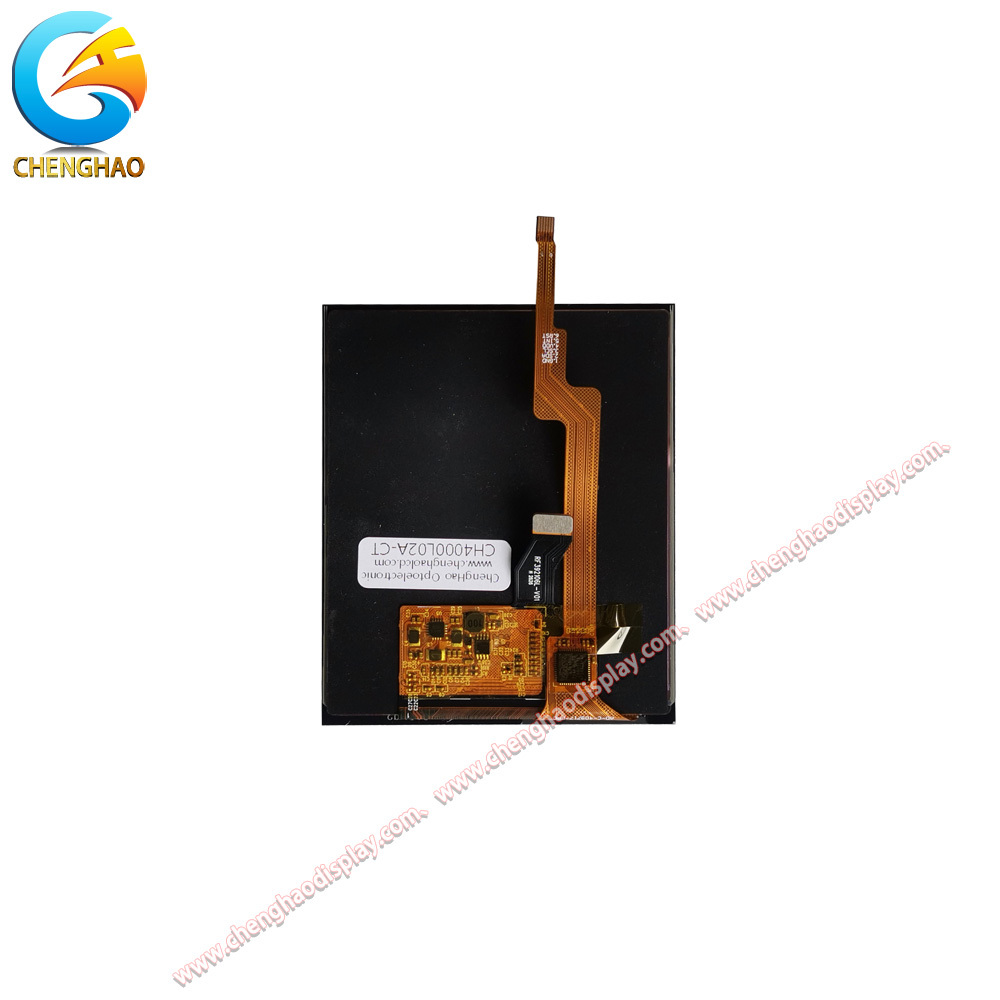

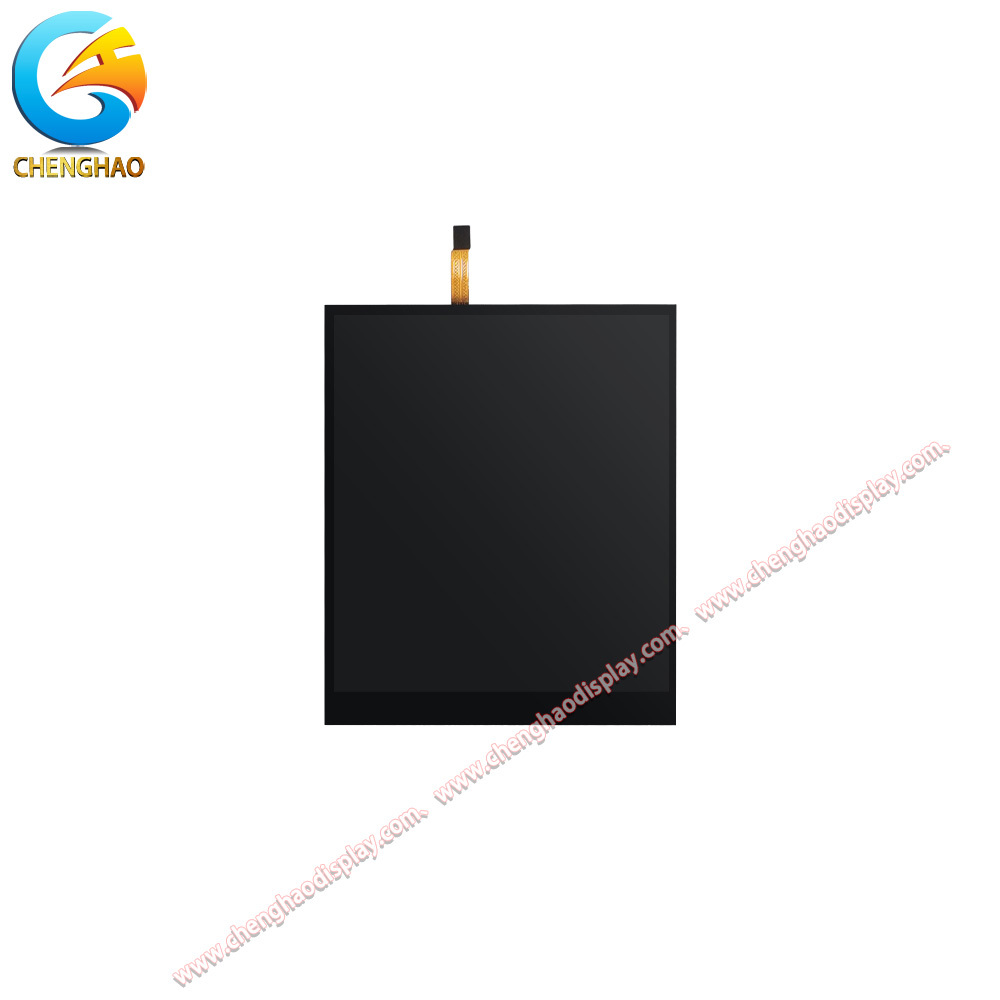

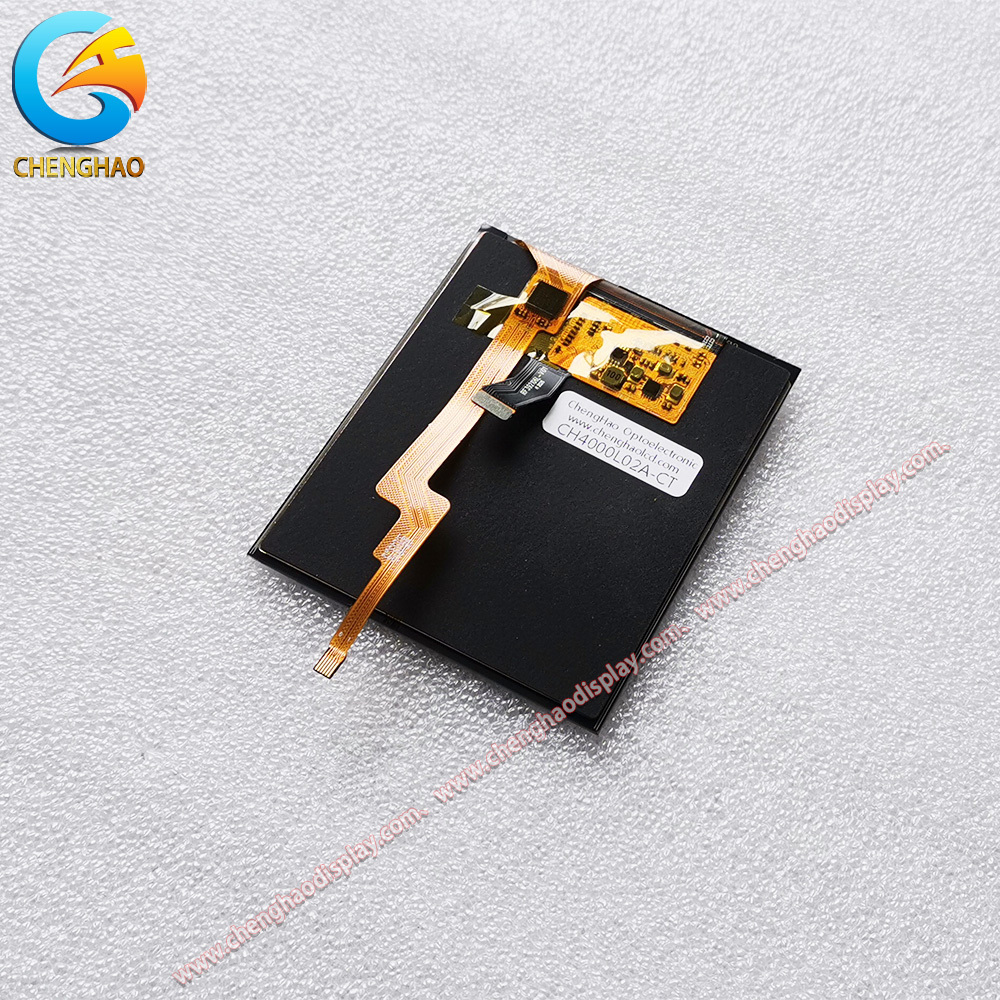

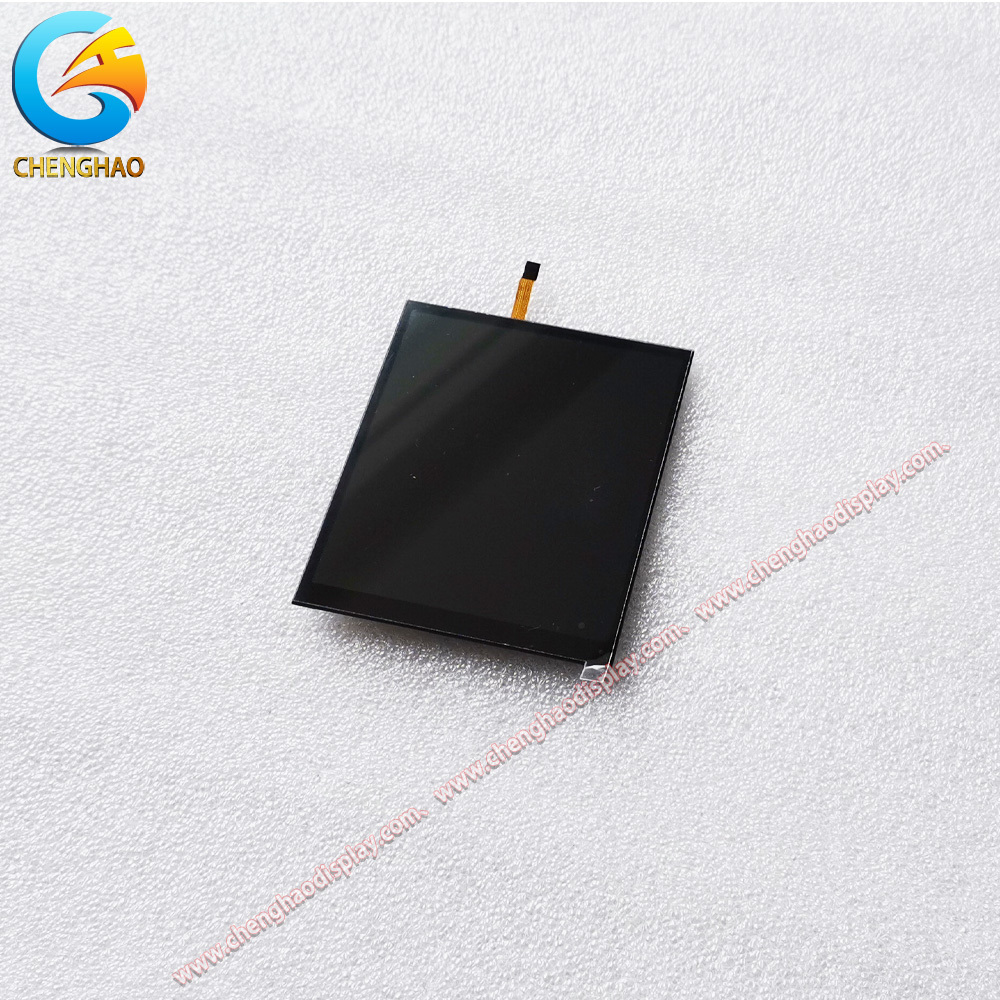

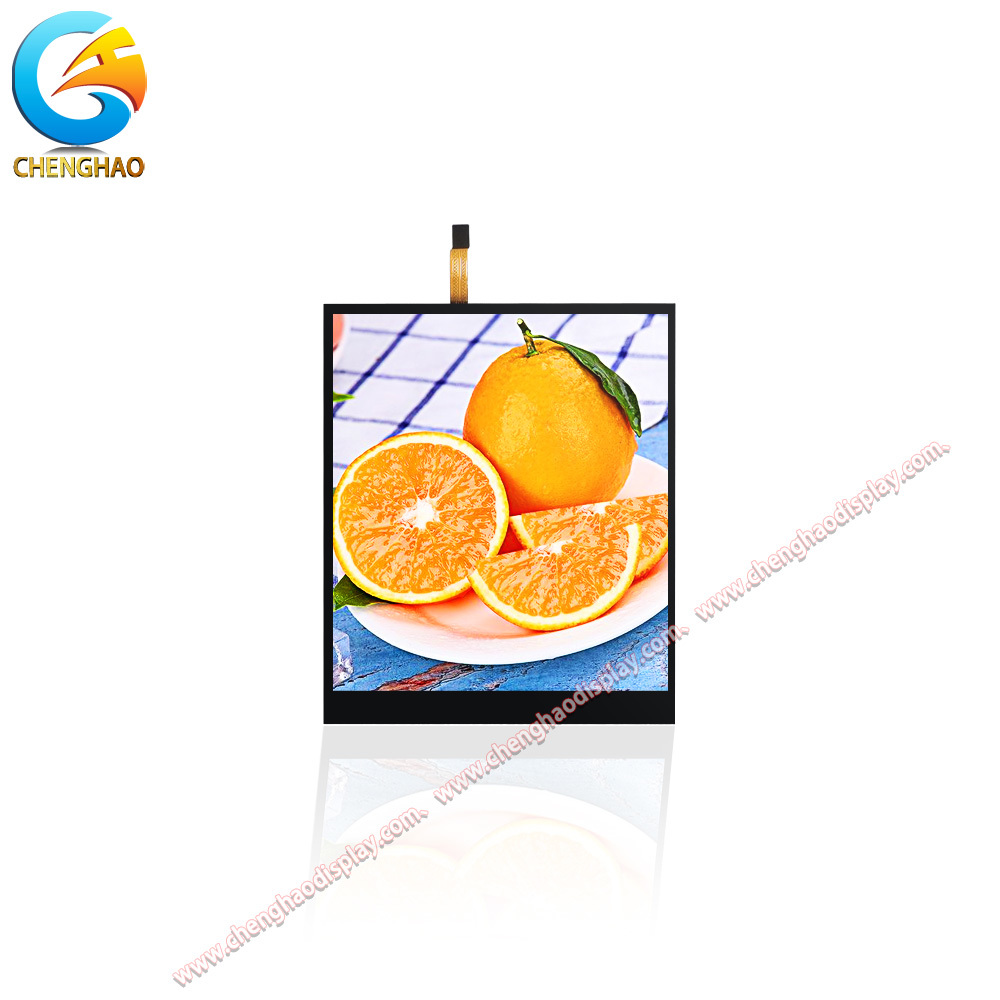

De CH400OL02A-CT is een 3,92-inch AMOLED-displaymodule met een resolutie van 1080x1240, zelf-emitterende AMOLED-technologie en een hoge helderheid van 700 cd/m² voor levendige beeldkwaliteit. Uitgerust met een MIPI DSI 4-lane interface en een projectief capacitief aanraakscherm met GFF-structuur, levert deze module scherpe beelden met brede kijkhoeken van 80/80/80/80. Het geïntegreerde dekglaasje heeft een hardheid van 6H en een doorlaatbaarheid van ≥87% voor duurzaamheid en helderheid. Deze compacte AMOLED-module werkt op een IO-spanning van 1,8V en ondersteunt een breed temperatuurbereik van -20°C tot +70°C, en is ideaal voor high-end draagbare instrumenten, medische handheld-apparaten, draagbare diagnostische tools en premium slimme bedieningspanelen die diepe zwarttinten en een hoog contrast vereisen.

Productkenmerken

1. 3,92-inch AMOLED zelf-emitterend paneel met echte zwarttinten

AMOLED-technologie levert individueel verlichte pixels voor een oneindige contrastverhouding en echte zwarttinten, wat zorgt voor superieure beeldkwaliteit in vergelijking met traditionele TFT LCD's voor premium instrumentatie en medische displays.

2. Ultra-hoge 1080x1240 resolutie bij 700 cd/m² helderheid

Met meer dan 1,3 miljoen pixels verpakt in een compact 3,92-inch display en een luminantie van 700 cd/m², levert deze module ultra-scherpe tekst, gedetailleerde graphics en levendige kleuren, zelfs bij fel omgevingslicht.

3. MIPI DSI 4-lane interface voor snelle gegevensoverdracht

De MIPI-interface ondersteunt videostreaming met hoge bandbreedte, ideaal voor real-time beeldtoepassingen, oscilloscoopdisplays en grafische gebruikersinterfaces die vloeiende beeldsnelheden vereisen.

4. GFF capacitief aanraakscherm met 6H gehard dekglaasje

Het projectief capacitieve aanraakscherm met GFF-structuur combineert een optische doorlaatbaarheid van ≥87% met een 6H krasbestendig dekglaasje, wat responsieve multi-touch interactie met uitzonderlijke duurzaamheid mogelijk maakt voor ingezette handheld-apparaten.

5. Breed temperatuurbereik (-20°C tot +70°C) en lage 1,8V IO-spanning

Ontworpen voor batterijgevoede en buitentoepassingen, zorgen het brede bedrijfstemperatuurbereik en de laagspanningswerking voor betrouwbare prestaties in draagbare instrumenten en apparatuur voor omgevingsmonitoring.

Producttekening

Gedetailleerde specificaties

Aangepaste introductie

Chenghao levert professionele maatwerkoplossingen voor TFT LCD-modules, mono LCD-displays, kleuroled-modules en mono oled-modules. Wij bieden:

• FPC-aanpassing: Aangepaste FPC-omtrek, lengte en pinbezetting om aan te sluiten op uw behuizing en connectorindeling.
• Interface-aanpassing: SPI-, MCU-, RGB-, MIPI-, LVDS-, EDP- en HDMI-interfaceopties beschikbaar om aan te sluiten op uw hostplatform.
• Helderheidsafstemming: Van standaard 200-300 cd/m² tot hoge helderheid 500+ cd/m², gekalibreerd voor binnen- of zonlicht-leesbare toepassingen.
• Touch-integratie: Capacitieve touch, resistieve touch of geen touch-configuraties op basis van uw productvereisten.
• Anti-glare coating: AG-oppervlaktebehandeling om omgevingsreflecties te verminderen voor buiten- en omgevingen met veel verblinding.
• Dekglas aanpassing: Aangepaste glasdikte, vorm, kleur en zeefdruk om aan te sluiten bij uw merk en industrieel ontwerp.

Neem contact op met ons engineeringteam met uw specificaties voor een op maat gemaakte oplossing.

Toepassingsgevallen

• High-end draagbare medische apparaten: De ultra-scherpe 1080x1240 AMOLED-resolutie met echte zwarttinten en 700 cd/m² helderheid maakt een scherpe visualisatie van vitale functies en diagnostische beelden mogelijk op draagbare patiëntmonitoren en handheld echografieapparaten.
• Premium draagbare diagnostische instrumenten: Compact 3,92-inch formaat, 1,8V laag stroomverbruik en capacitieve touch maken het geschikt voor geavanceerde pulsoximeters, draagbare ECG-lezers en draagbare gezondheidstrackers die levendige display-uitvoer vereisen.
• Industriële oscilloscopen en testapparatuur: MIPI DSI high-bandwidth interface ondersteunt real-time golfvormweergave met hoge resolutie, ideaal voor draagbare oscilloscopen, spectrumanalysers en veldtestinstrumenten waarbij golfvormhelderheid cruciaal is.
• Draagbare dataterminals voor buitengebruik: 700 cd/m² helderheid, 6H krasbestendig glas en een breed temperatuurbereik van -20°C tot +70°C zorgen voor betrouwbare werking voor logistieke scanners, cold-chain trackers en industriële PDAs voor buitengebruik.

Veelgestelde vragen

V1: Wat is het interfaceprotocol voor dit AMOLED-display?

Deze module gebruikt een MIPI DSI 4-lane interface voor het AMOLED-paneel en I2C voor de capacitieve touch controller, wat zorgt voor snelle videotransmissie en touch-datacommunnicatie.

V2: Hoe verhoudt AMOLED zich tot traditionele TFT LCD voor deze toepassing?

AMOLED-technologie biedt zelf-emitterende pixels voor echte zwarttinten, een oneindige contrastverhouding, een breder kleurengamma en een dunner profiel in vergelijking met TFT LCD, waardoor het ideaal is voor premium draagbare apparaten.

V3: Welke touch-gebaren worden ondersteund?

Het GFF capacitieve aanraakscherm ondersteunt multi-touch gebaren (tot 5 punten), waaronder tikken, vegen en pinch-to-zoom, configureerbaar via de I2C touch controller.

V4: Kan de helderheid van het display worden aangepast?

Ja, de helderheid van AMOLED kan dynamisch worden aangepast via de MIPI DSI command interface, waardoor automatische helderheidsregeling mogelijk is op basis van feedback van de omgevingslichtsensor voor energieoptimalisatie.

V5: Is het dekglaasje vervangbaar of aanpasbaar?

Ja. Chenghao biedt aangepaste dekglaasjes, waaronder dikte, vorm, kleur, zeefdruk en oppervlaktebehandelingen om te voldoen aan de industriële ontwerpvereisten van uw product.
