5 Inch IPS TFT LCD Display Module 1024x600 LVDS 500 Nits voor Industriële HMI

Productbeschrijving

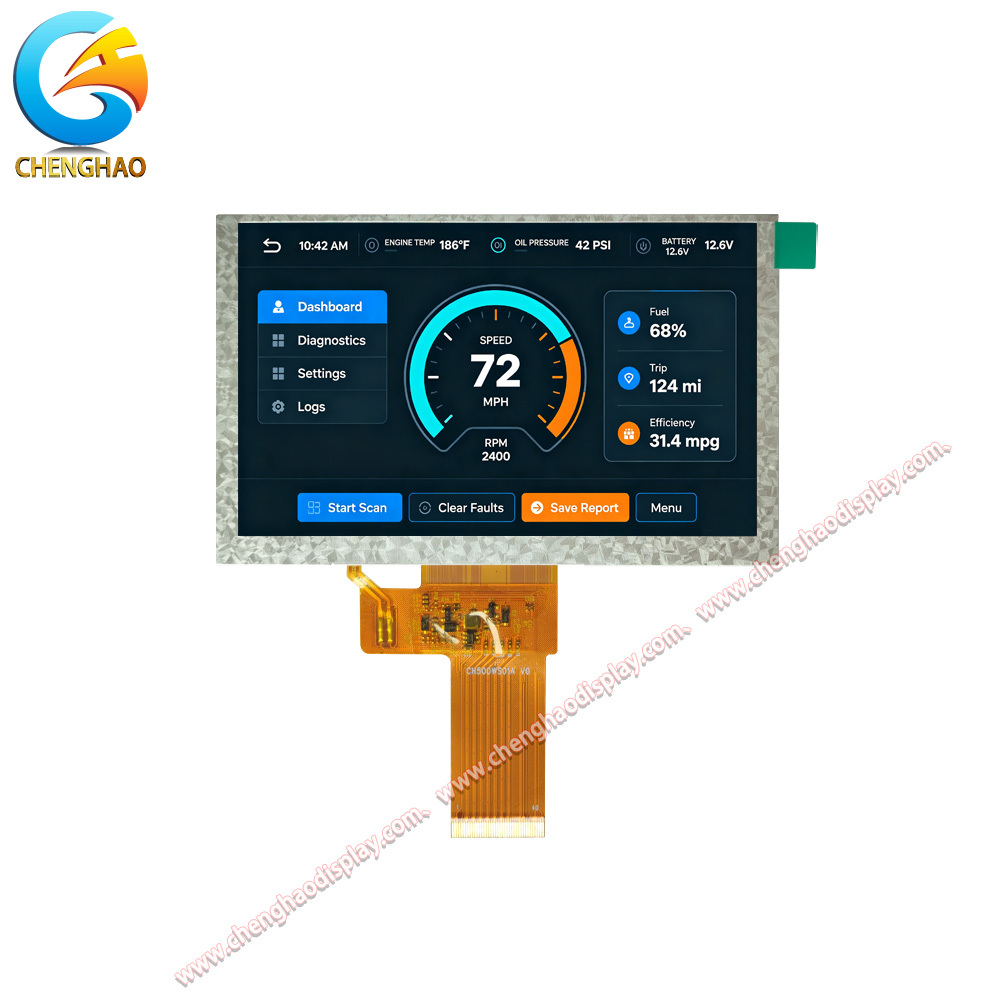

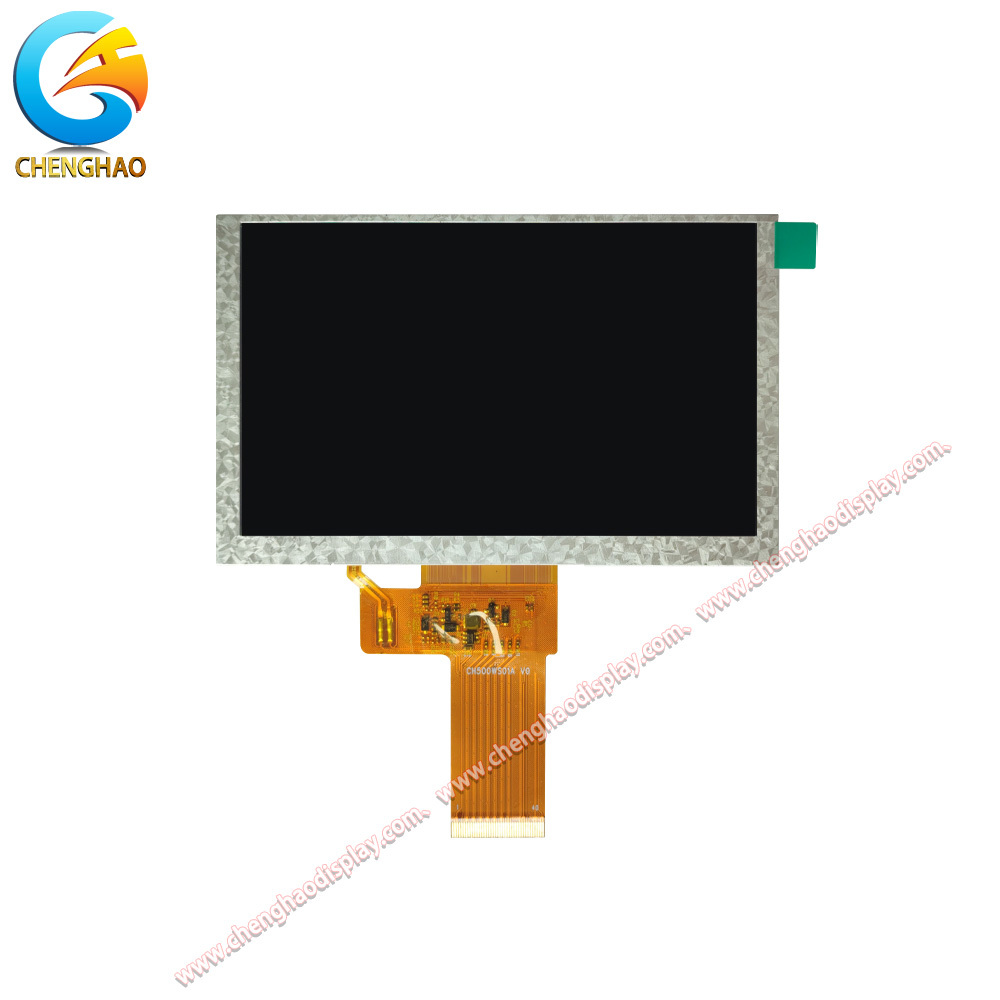

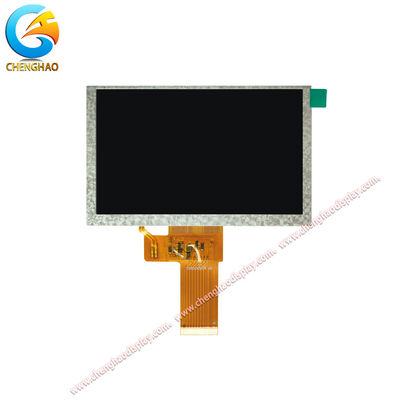

De CH500WS01A is een 5,0 inch IPS TFT LCD-displaymodule met een resolutie van 1024 x (RGB) x 600 en een 40-pins LVDS-interface. Het levert een typische helderheid van 500 cd/m2, 16,7 miljoen kleuren en een kijkrichting van 85/85/85/85 voor consistente leesbaarheid vanuit meerdere posities. Het paneel maakt gebruik van een IPS transmissive normally black modus met een afmeting van 120,7 x 75,8 mm en een actief gebied van 108,03 x 64,8 mm. Het bedrijfstemperatuurbereik ligt tussen -20 en +70 graden Celsius, terwijl het opslagtemperatuurbereik tussen -30 en +80 graden Celsius ligt. De module heeft geen aanraakscherm en is ontworpen voor industriële HMI-panelen, instrumentatie, controleterminals en ingebedde displaysystemen die een stabiele LVDS-interface en langdurige levering vereisen.

Productkenmerken

• 1024 x (RGB) x 600 resolutie zorgt voor scherpe tekst, grafieken en operatorinterface-inhoud.
• 500 cd/m2 typische helderheid ondersteunt duidelijk zicht in de meeste binnen- en gecontroleerde industriële omgevingen.
• IPS-technologie met een kijkrichting van 85/85/85/85 behoudt de beeldconsistentie vanaf elke kant.
• Een 40-pins LVDS-interface vereenvoudigt de integratie met industriële besturingskaarten en displaycontrollerplatforms.

Producttekening

Gedetailleerde specificaties

Aangepaste introductie

Chenghao biedt aangepaste displaymodule-services voor TFT LCD-modules, mono LCD-displays, kleuroled-modules en mono oled-modules. Maatwerk omvat FPC-lay-out en pinconfiguratie, interfacekeuze, helderheidstuning, touch-integratie, anti-glare oppervlaktebehandeling en ontwerp van de afdekglas.

• FPC-aanpassing omvat omtrek, lengte, aantal pinnen en connectorlay-out.
• Interface-opties omvatten LVDS, SPI, MCU, RGB, MIPI, EDP en HDMI.
• Helderheid kan worden afgestemd voor standaard binnengebruik of omgevingen met meer omgevingslicht.
• Capacitieve touch, resistieve touch en no-touch configuraties zijn beschikbaar.
• AG-oppervlaktebehandeling kan reflecties verminderen in helder verlichte installatiegebieden.
• Afdekglas kan worden aangepast op dikte, vorm, kleur en zeefdruk.

Toepassingsgevallen

• Industriële HMI-panelen: De 1024 x 600 resolutie en LVDS-interface ondersteunen duidelijke operatordashboards, machinestatus-schermen en controleterminals.
• Test- en meetapparatuur: Brede kijkhoeken en stabiele kleurweergave helpen technici om golfvormen, waarden en menu's vanuit verschillende posities te lezen.
• Kiosk- en controleterminals: De compacte 5,0 inch omtrek en 40-pins interface vereenvoudigen de integratie in ruimtebeperkte ingebedde systemen.
• Gebouwbeheerapparatuur: Een 500 cd/m2 display en een breed temperatuurbereik ondersteunen betrouwbare werking in bewaakte binnenomgevingen.
