4,3 inch IPS TFT LCD-displaymodule 480x272 SPI QSPI MCU voor industriële HMI

Productbeschrijving

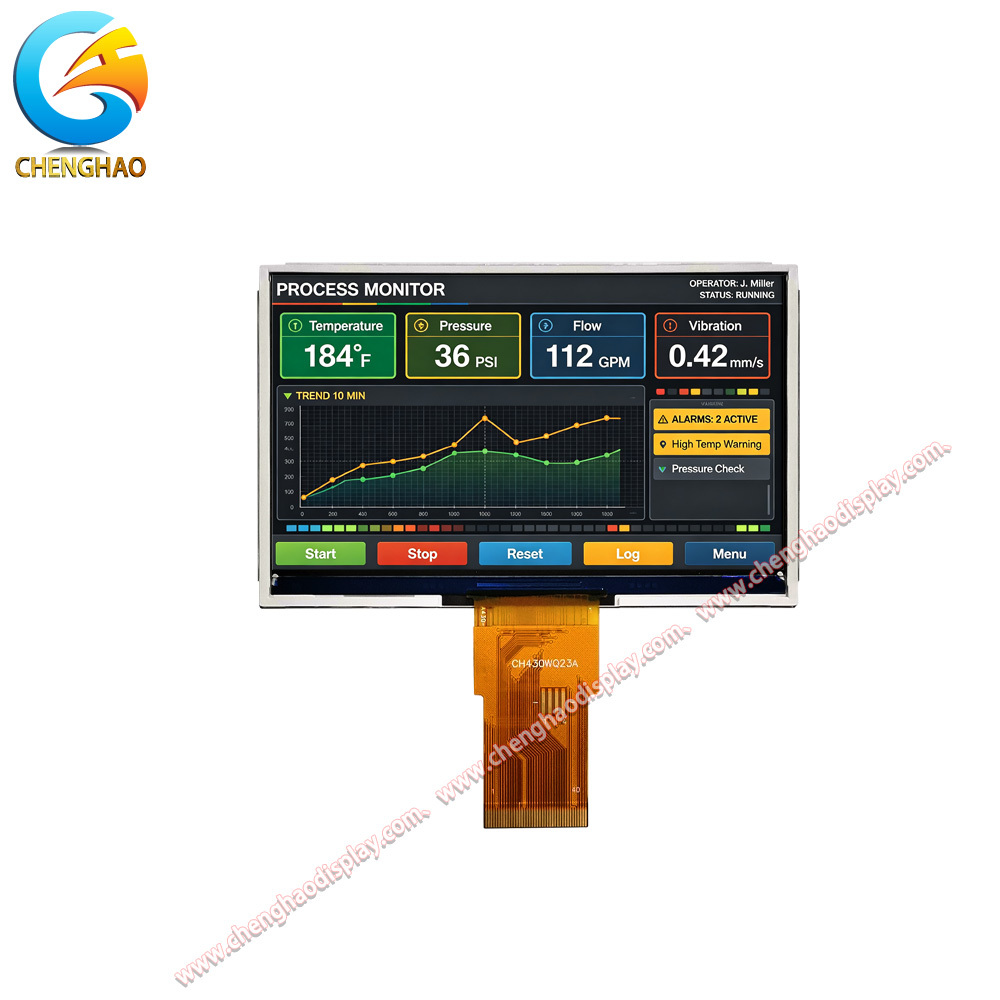

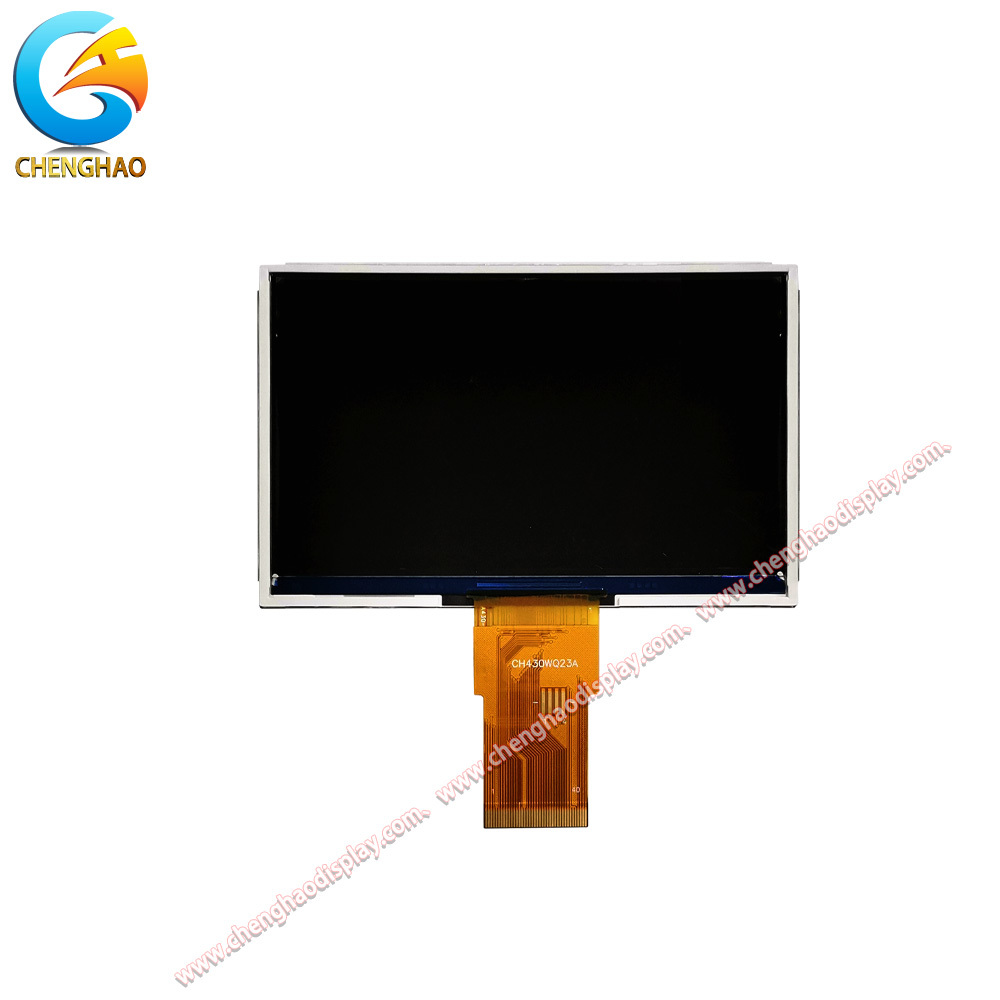

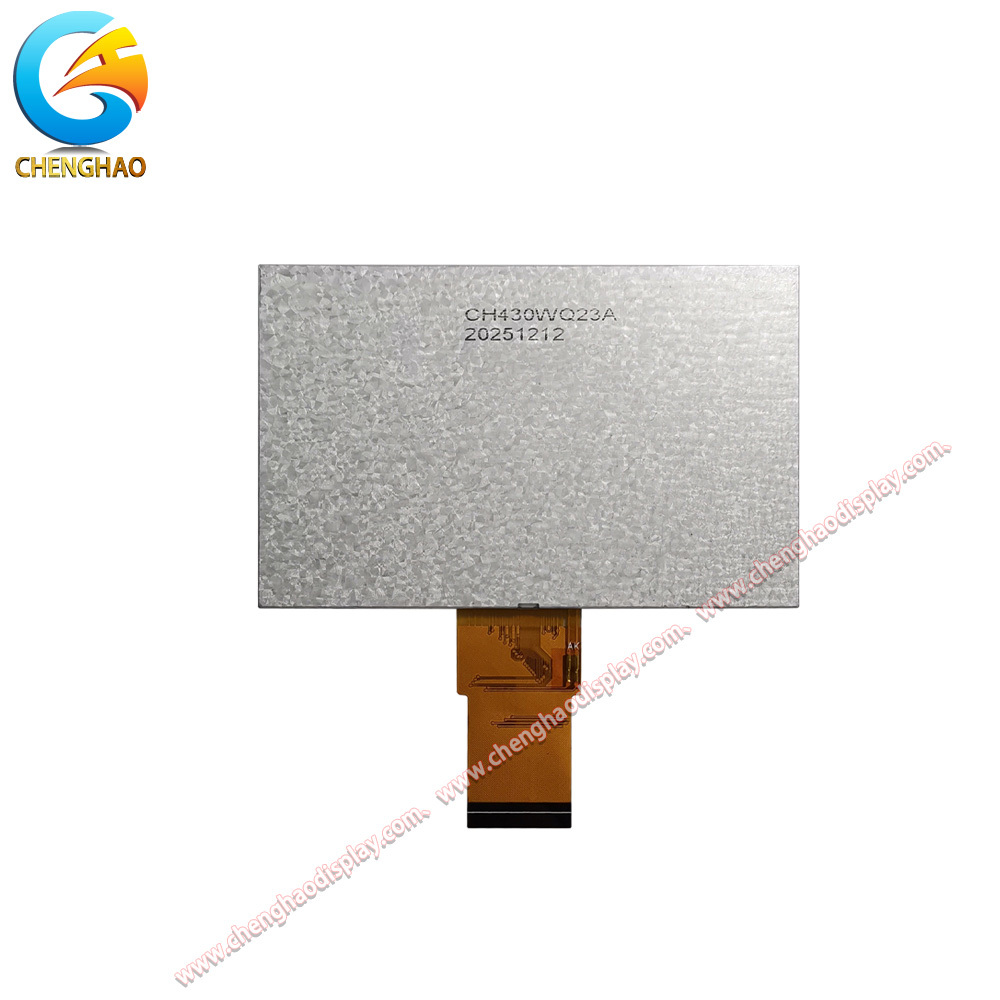

The CH430WQ23A is a 4.3 inch IPS TFT LCD display module with 480 x (RGB) x 272 resolution and flexible SPI, QSPI, and MCU interface support. It provides a typical brightness of 300 cd/m2, 16.7 miljoen kleurenDe display gebruikt een IPS transmissive normally black mode en een 40-pin FPC-verbinding.2 mm contour en 95..04 x 53.86 mm actief gebied fit compact control equipment and embedded display designs. De operating temperature range is -20 to +70 degrees Celsius, with storage from -30 to +80 degrees Celsius.Deze no-touch module is geschikt voor industriële HMI panelen., instrumentatie, procesmonitors, en control terminals die een stabiele seriële of parallelle interface vereisen.

Productkenmerken

• 480 x (RGB) x 272 resolutie provides clear text, charts, and status information for embedded interfaces.
• SPI, QSPI, en MCU interface support biedt flexibiliteit over verschillende host controllers en design platforms.
• Een kijkrichting van 80/80/80/80 zorgt voor consistentie van het beeld vanaf meerdere bedieningsposities.
• Een compact 40-pin no-touch ontwerp ondersteunt eenvoudige integratie in industriële controleapparatuur.

Producttekening

Detaille specificaties

Gepersonaliseerde inleiding

Chenghao levert op maat gemaakte displaymodule diensten voor TFT LCD-modules, mono-LCD-displays, kleuren-OLED-modules en mono-OLED-modules.Interface selectie, helderheid afstemmen, touch integratie, anti-glans oppervlakte behandeling, en het dek glas ontwerp.

• FPC-aanpassingen omvatten contouren, lengte, aantal pinnen en de lay-out van de connectoren.
• Interface opties zijn SPI, QSPI, MCU, RGB, LVDS, MIPI, EDP en HDMI.
• De helderheid kan worden ingesteld voor standaard gebruik binnen of omgevingen met een hoger omgevingslicht.
• Er zijn capacitieve aanraking, resistieve aanraking en no-touch-configuraties beschikbaar.
• De oppervlaktebehandeling met AG kan de reflecties in lichte installatiegebieden verminderen.
• Het dekselglas kan worden aangepast aan de dikte, vorm, kleur en zijdedruk.

Toepassingsgevallen

• Industrial HMI Panels:De 480 x 272 display en flexibele SPI, QSPI en MCU interfaces ondersteunen compacte machine controls en status terminals.
• Process Monitoring Equipment:Clear operating data en de 80/80/80/80 viewing direction helpen operators proceswaarden te lezen van verschillende posities.
• Instrumentatie Displays:Een 40-pin FPC en compacte 4.3 inch contour vereenvoudigen de integratie in meet- en controleapparatuur.
• Embedded Control Terminals:Het no-touch ontwerp en het grote temperatuurbereik ondersteunen betrouwbare werking in gemonitorde binnenomgevingen.
